Transformador de corriente portátil para pruebas y mantenimiento de energía

Utiliza un transformador de corriente portátil para medir la corriente eléctrica. Le ayuda a hacer esto de forma segura y correcta en muchos lugares. Estos dispositivos le permiten comprobar los sistemas de energía rápidamente. También le ayudan a encontrar problemas rápidamente. La siguiente tabla muestra cómo los tipos de núcleo sólido y de núcleo dividido se diferencian en precisión:

Más profesionales utilizan estas herramientas a medida que el mercado mundial crece.

Control de llave

Los transformadores de corriente portátiles ayudan a medir la corriente eléctrica de forma segura. Dan resultados precisos. Estas herramientas son importantes para las pruebas de potencia y el mantenimiento.

Elija el modelo adecuado para sus necesidades. Piensa en lo preciso que es. Comprueba si es fácil de transportar. Asegúrese de que funcione con sus otras herramientas.

Cuide su transformador de corriente con frecuencia. Calibrelo para mantener las lecturas correctas. Esto ayuda a que el dispositivo dure más.

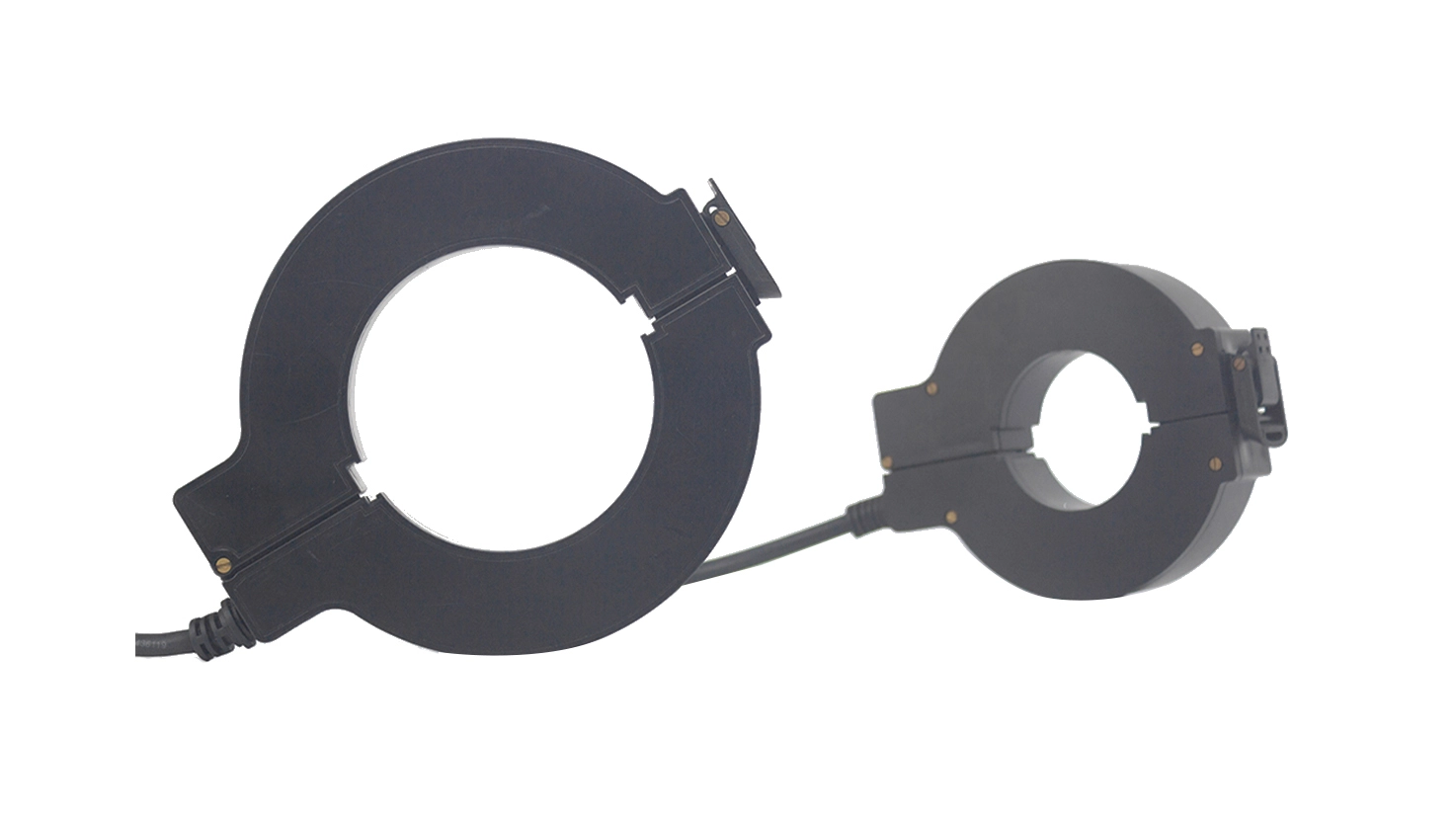

Los modelos de núcleo dividido son fáciles de instalar. No es necesario desconectar los cables. Esto ahorra tiempo y hace que las pruebas sean más seguras.

Siga las reglas de seguridad al usar el transformador. Conecte a tierra el transformador para mantenerse seguro. Manténgalo alejado de imanes fuertes. Esto ayuda a evitar accidentes y mantiene las mediciones confiables.

Beneficios del transformador de corriente portátil

Precisión y medición

Obtener la medición correcta es importante al probar sistemas de energía. Un transformador de corriente portátil le ayuda a obtener resultados precisos fuera del laboratorio. La mayoría de los transformadores de corriente portátiles tienen clases de precisión como 0,5%, 0,5S o incluso 0,2%.

Deberías pensar en cómo funcionan estos dispositivos con diferentes cargas. Si utiliza el tipo incorrecto, como un CT de Clase 0.2s para protección durante un cortocircuito, es posible que obtenga errores. El TC puede llenarse y dar lecturas erróneas o una protección lenta. Para cargas elevadas, necesita un CT 5P20 especial para mantener sus mediciones correctas y su equipo seguro.

Ventajas de portabilidad

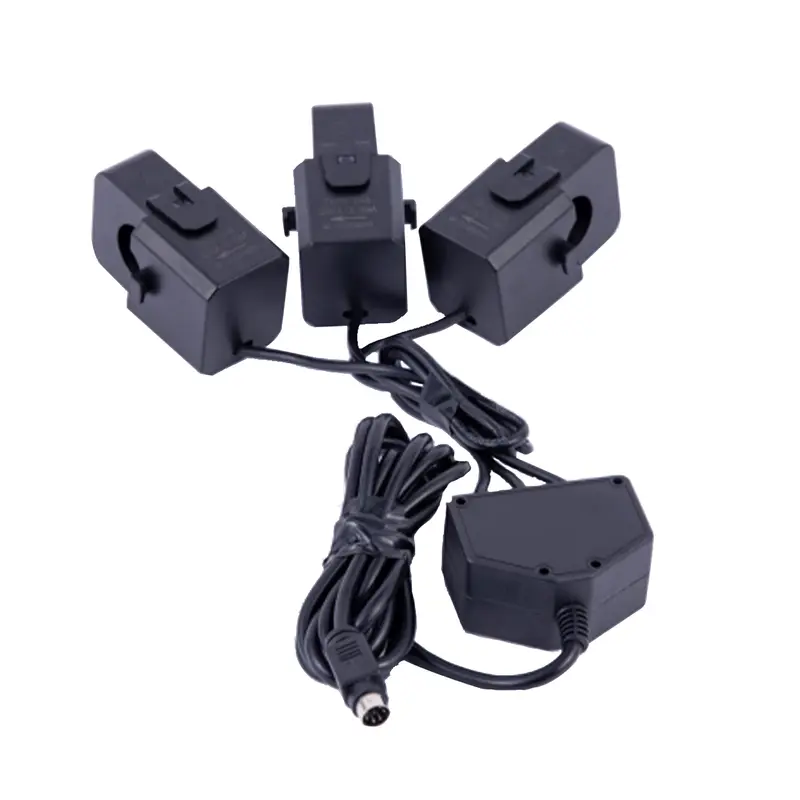

Es posible que necesite mover sus herramientas de prueba de un lugar a otro. Un transformador de corriente portátil hace que esto sea sencillo. Los modelos de núcleo dividido pueden abrirse y cerrarse alrededor de un cable. No es necesario separar los cables, por lo que ahorra tiempo y trabajo. Este diseño le ayuda a trabajar de forma más rápida y segura.

Estos son algunos de los principales beneficios de la portabilidad:

Facilidad de instalación: Puede colocar CT de núcleo dividido sin quitar el cable principal.

Flexibilidad: Puede colocarlos alrededor de cables que ya están colocados, por lo que son buenos para actualizaciones y trabajos cortos.

Puede utilizar transformadores de corriente portátiles para comprobaciones con pinzas, mediciones a corto plazo y pruebas de campo. Estas herramientas le ayudan a solucionar problemas rápidamente y a mantener sus sistemas de energía funcionando bien.

Cómo funcionan los transformadores de corriente portátiles

Principio de trabajo

Un transformador de corriente portátil transforma grandes corrientes en otras más pequeñas y seguras. Funciona mediante inducción electromagnética. Esto es lo que sucede:

El devanado primario recibe toda la corriente de la línea eléctrica.

El devanado secundario reduce esta corriente a un nivel que se puede medir.

El circuito secundario permanece cerrado. Esto mantiene la impedancia baja y permite que el transformador funcione casi como un cortocircuito.

Esta configuración le permite medir corrientes altas sin tocarlas. Te mantienes a salvo y tus lecturas son correctas.

Los transformadores de corriente flexibles, llamados bobinas de Rogowski, le brindan más opciones. Estas bobinas generan un voltaje de salida que coincide con la corriente que desea verificar. Puede usarlos para encontrar corrientes CA, CC e incluso armónicas. Su diseño le ayuda a medir formas de onda complicadas. Esto es bueno cuando necesita verificar la calidad de la energía o señales extrañas.

Componentes principales

Un Transformador de Corriente Portátil tiene muchas partes importantes que lo ayudan a funcionar:

Devanado primario: esta parte se conecta al circuito principal y transporta la corriente que desea verificar.

Devanado secundario: este devanado genera una corriente más pequeña que coincide con la corriente principal en una proporción establecida.

Núcleo magnético: El núcleo guía el campo magnético entre los devanados. Los tipos de núcleo sólido le brindan una alta precisión. Los tipos de núcleo dividido y flexibles son fáciles de instalar.

Carcasa y conectores: La carcasa exterior protege las partes interiores. Los buenos conectores le ayudan a obtener una lectura estable.

Características clave

Alcance y precisión

Quiere que su transformador de corriente portátil mida la corriente correcta. Muchos modelos funcionan para cables pequeños y barras colectoras grandes, miden hasta 2000 o incluso 10 000 amperios. Mantienen errores muy bajos, sólo alrededor de 15 partes por millón para relación y fase.

Seguridad y durabilidad

Necesitas un dispositivo que te mantenga seguro y funcione durante años. Muchos transformadores de corriente portátiles tienen características de seguridad para pruebas de campo. Las comprobaciones periódicas le ayudarán a encontrar problemas como roturas del aislamiento. Las pruebas de resistencia de aislamiento muestran si el dispositivo se está desgastando. Un buen cuidado o un reemplazo rápido hacen que su equipo dure más y evita fallas repentinas. Muchos modelos son fáciles de usar y están diseñados para lugares difíciles. Esto le ayuda a trabajar de forma más rápida y segura.

Compatibilidad

Quiere que su transformador de corriente portátil funcione con sus otras herramientas. Primero, verifique la salida, como 333 mV, 5 A u 80 mA. Asegúrese de que su medidor de potencia coincida con la salida. A veces, no puede cambiar la configuración en el campo, por lo que es posible que deba solicitar la configuración correcta de fábrica. Piensa en el tamaño del cable que medirás. Algunos transformadores se adaptan a barras colectoras grandes, otros a cables pequeños. Las bobinas flexibles de Rogowski ayudan en espacios reducidos. Si su carga cambia mucho, elija un transformador con un amplio rango. Para facturación o trabajos de alta precisión, elija un modelo con una precisión superior al 1 % y compruebe qué estándares cumple. Muchos probadores funcionan con diferentes transformadores y tienen puertos USB, RS232 o LAN para facilitar la exportación de datos.

Aplicaciones

Pruebas del sistema de energía

Es necesario probar los sistemas de energía en muchos lugares. Estos lugares incluyen subestaciones, laboratorios y fábricas. Un transformador de corriente portátil le ayuda a medir la corriente de forma segura. También le ayuda a obtener los números correctos. En los laboratorios, le permite utilizar su equipo de prueba para más trabajos. En las fábricas, le ayuda a comprobar las máquinas y obtener lecturas correctas. La siguiente tabla muestra cómo se utilizan estos dispositivos en laboratorios y fábricas:

Mantenimiento y Diagnóstico

Cuando trabajas en subestaciones, necesitas comprobar muchas cosas. Los equipos de prueba de transformadores de corriente portátiles le ayudan a realizar pruebas como saturación, relación y polaridad. También puede comprobar la resistencia del devanado. Estas pruebas le ayudan a encontrar problemas antes de que empeoren. La siguiente tabla muestra lo que puede hacer con estos conjuntos de prueba:

Puede utilizar estas herramientas para controles rápidos y cuidados regulares. Esto le ayuda a mantener sus sistemas seguros y funcionando bien.

Uso industrial y de servicios públicos

Puede utilizar un transformador de corriente portátil en muchos lugares. Estos lugares incluyen sitios industriales y de servicios públicos. Le ayuda a encontrar problemas a tiempo y a evitar costosas averías. Aquí hay algunos ejemplos de la vida real:

Una fábrica encontró alta corriente en un motor y lo arregló antes de que se rompiera.

Un lugar de almacenamiento en frío utilizó sensores de corriente para encontrar un compresor defectuoso y lo cambió antes de que fallara.

Un aeropuerto vigilaba el uso de los motores y los cambiaba cuando hacían reparaciones, ahorrando horas de trabajo.

Un distrito escolar descubrió que las unidades HVAC consumían demasiada energía y las reparó para ahorrar energía.

Un hospital revisó las cargas del generador y solucionó los problemas para estar preparado para cortes.

Un grupo inmobiliario utilizó datos actuales para planificar mejoras para ascensores antiguos.

Un centro de datos utilizó registros de energía para encontrar y solucionar problemas de los ventiladores.

Elegir un transformador de corriente portátil

Consejos de selección

Quiere elegir el transformador de corriente portátil adecuado para su trabajo. Empiece por pensar en lo que necesita probar. Algunos transformadores funcionan mejor para verificaciones rápidas en campo. Otros se ajustan al trabajo de laboratorio o a las pruebas de fábrica. Debe observar las funciones y combinarlas con sus tareas.

Aquí hay una tabla para ayudarlo a comparar los factores clave:
