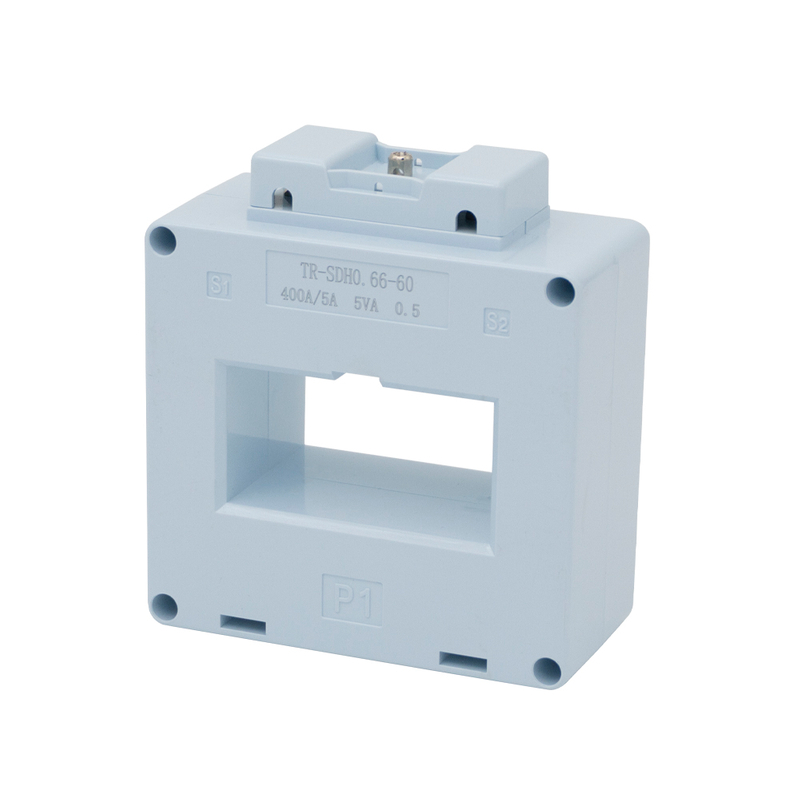

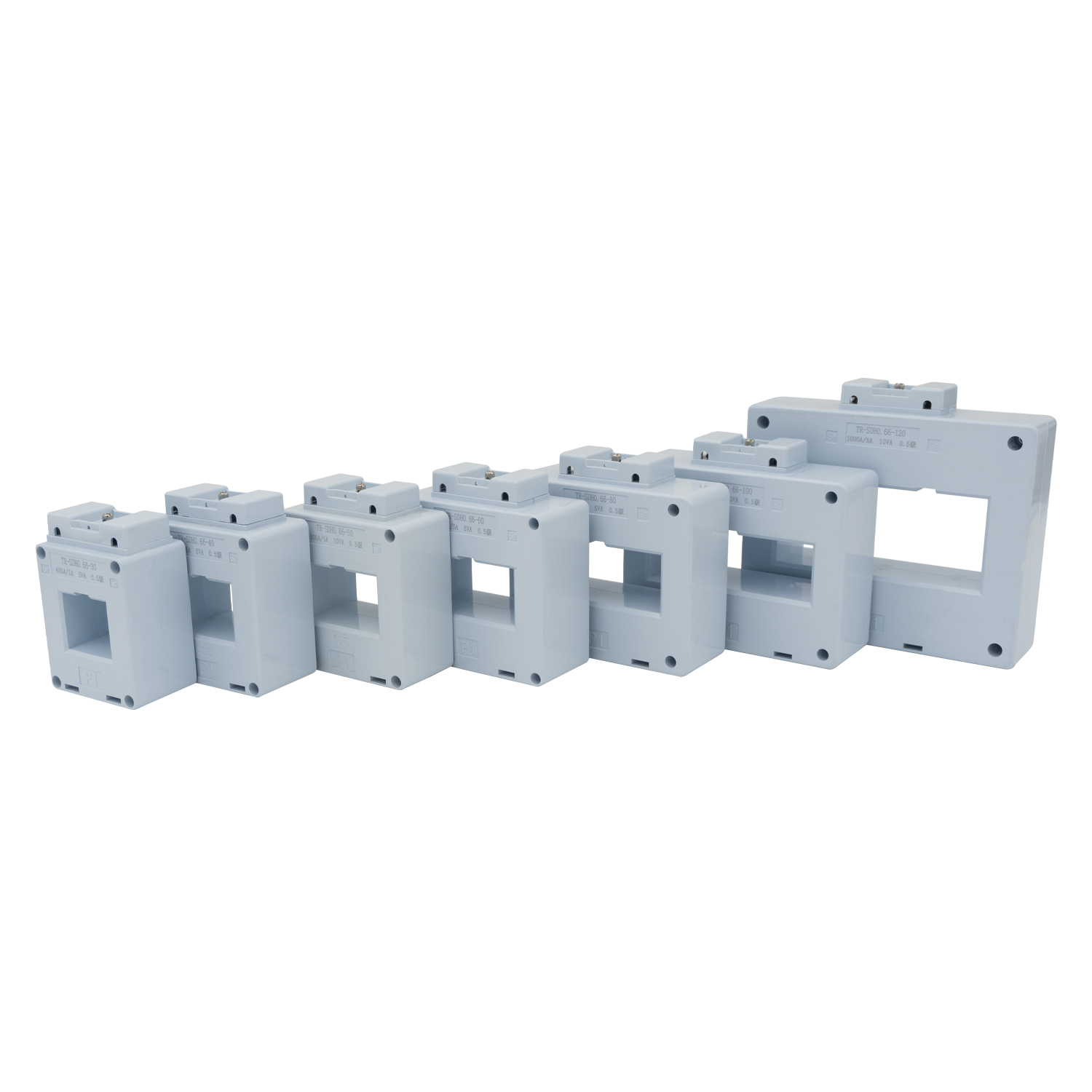

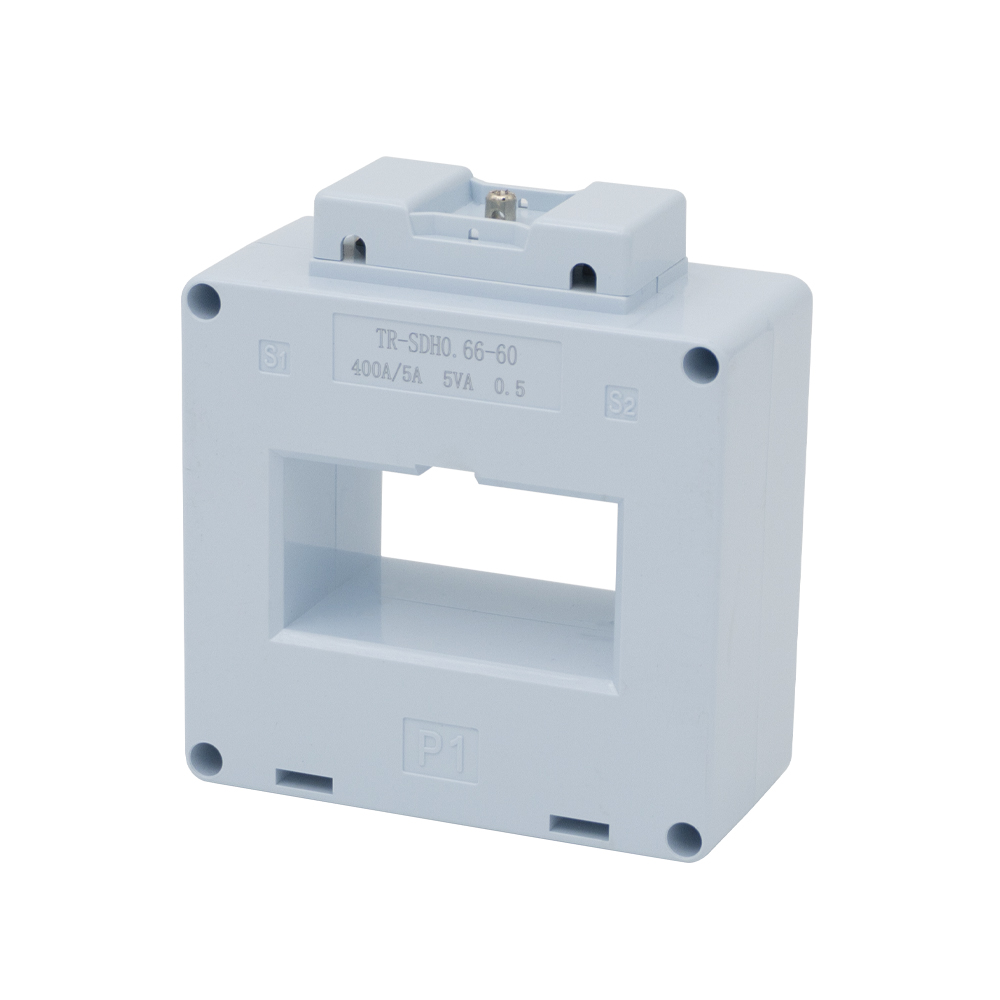

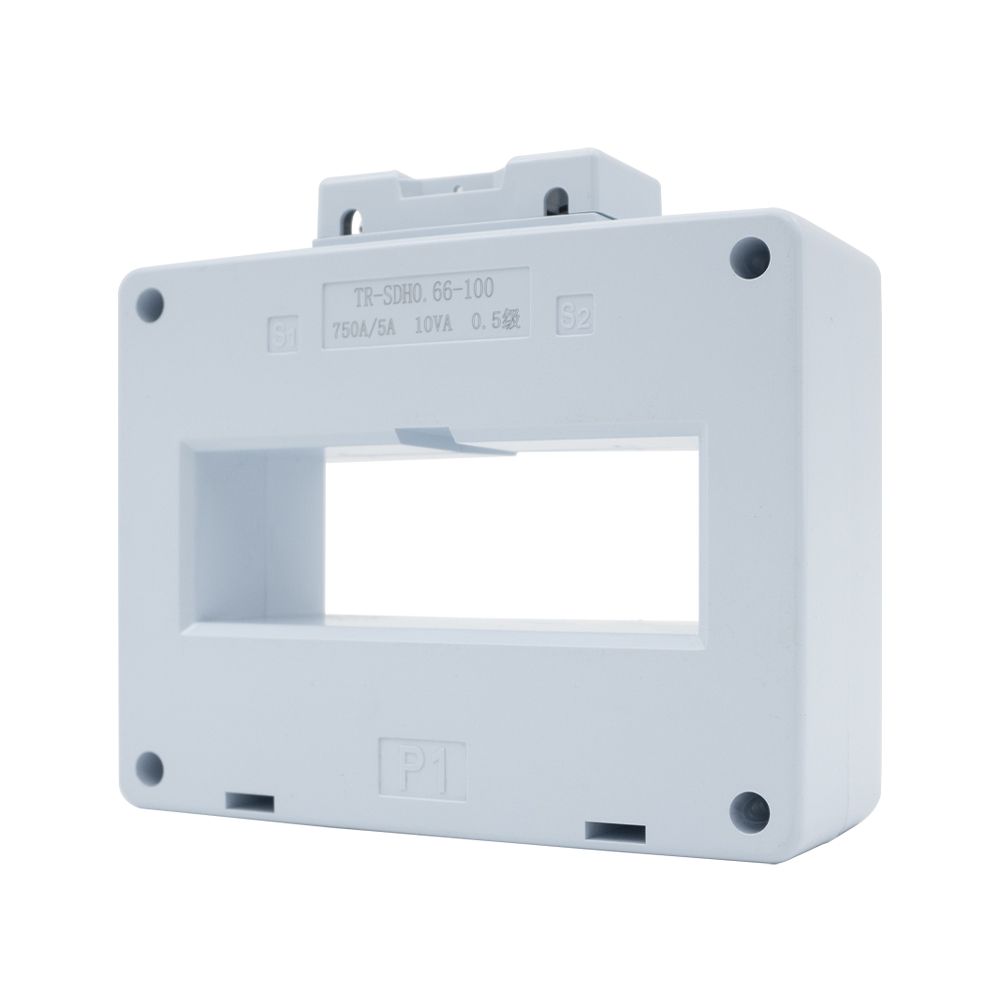

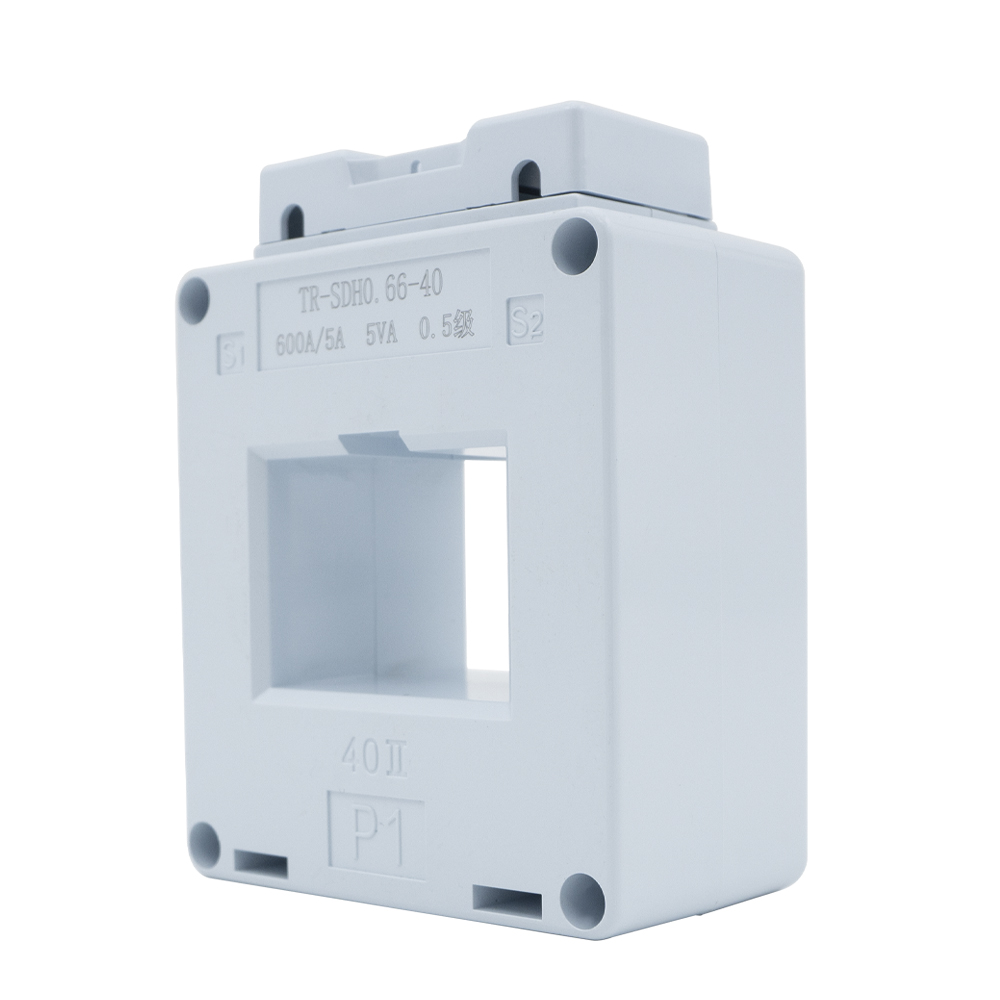

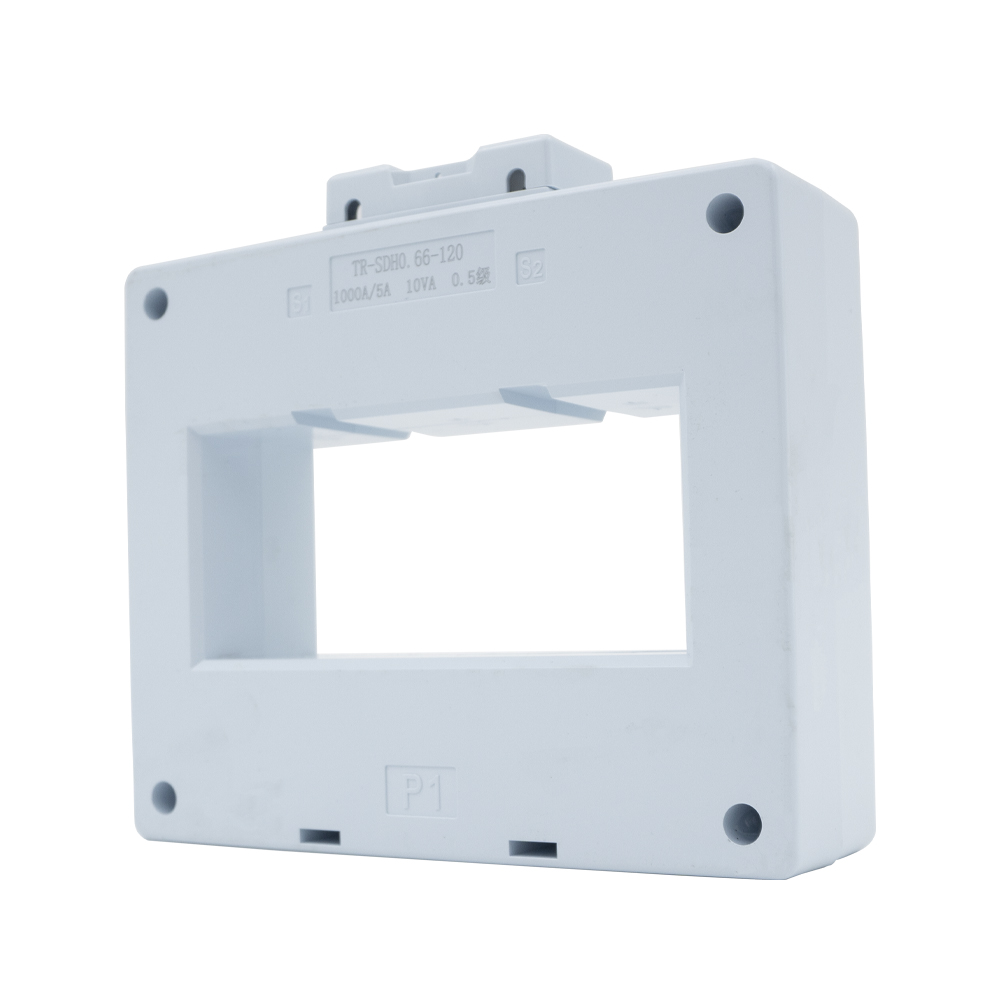

Transformador de corriente serie tipo barra colectora TR-SDH

El transformador de corriente de la serie tipo barra colectora TR-SDH es un CT especializado diseñado para instalación directa en barras colectoras en sistemas de distribución de energía de bajo voltaje. Convierte altas corrientes primarias en corrientes secundarias proporcionales y manejables para relés de medición, monitoreo y protección. Con una estructura compacta, fácil montaje y alta precisión de medición, esta serie garantiza un funcionamiento seguro y eficiente sin interrumpir el sistema. Ampliamente utilizado en aparamenta, paneles de distribución y sistemas de gestión de energía, el transformador de corriente de la serie tipo barra colectora BHSDH proporciona rendimiento confiable, durabilidad y larga vida útil, lo que lo hace ideal para redes eléctricas modernas que requieren una medición de corriente precisa y soluciones de protección confiables.
Estado de Disponibilidad:
Preguntar

Características del producto

*  Amplio rango de medición de corriente.

*  Índice de alto rendimiento, bajo costo y buena calidad.

*  Instalación flexible y gran aplicabilidad.

*  Soporte de servicio de personalización.


Aplicación del producto

Los transformadores de corriente de la serie TR-SDH se utilizan en la prueba de protección de aparamenta extraíble de bajo voltaje GCS, aparamenta combinada dominó y equipos eléctricos de alta potencia, y son adecuados para circuitos de CA con tensión nominal inferior a 0,66 kV.


Parámetros del producto


Rendimiento  eléctrico

Temperatura de funcionamiento

-40 ℃～+70 ℃

Humedad relativa

≤90%

Nivel de voltaje

0.66kv

Factor de potencia

Cosφ = 0.8

Corriente de entrada nominal

5 ～ 6000A

Frecuencia nominal

50/60Hz

Clase de precisión

0,2S,0,2,0,5,0,5S,1

Frecuencia de trabajo

50Hz-60Hz

Capacidad nominal

2.5 ～ 30va

Frecuencia de potencia

Tensión soportada

3kV CA 2mA/min

Caparazón

PC plásico

Método de salida

Salida de terminal fijo

Salida secundaria nominal

1-5a

Solicitud

Interior

Turnos primarios

1-10T

Tolerancia

± 1 mm


Valor típico

Físico

Productos

Relación  actual

Carga secundaria nominal  (VA)

Clase 1.0

0,5 clase

Clase 0.5S

Clase 0.2

Clase 0.2S
TR-SDH0.66-30
 150/5(1)A 2.5 - - - -
200/5(1)A 2.5 2 - - -
250/5(1)A 5 5 2.5 2.5 2.5
300/5(1)A 5 5 5 5 5
400/5(1)A 5 5 5 5 5
TR-SDH0.66-40
 150/5(1)A 5 1.5 - - -
200/5(1)A 5 2.5 - - -
250/5(1)A 5 5 5 5 5
300/5(1)A 5 5 5 5 5
400/5(1)A 5 5 5 5 5
500/5(1)A 5 5 5 5 5
600/5(1)A 5 5 5 5 5
TR-SDH0.66-50 200/5(1)A 5 5 2.5 2.5 2.5
250/5(1)A 5 5 5 5 5
300/5(1)A 5 5 5 5 5
400/5(1)A 5 5 5 5 5
500/5(1)A 5 5 5 5 5
600/5(1)A 5 5 5 5 5
750/5(1)A 10 10 10 10 10
800/5(1)A 10 10 10 10 10
TR-SDH0.66-60 400/5(1)A 5 5 5 5 5
500/5(1)A 5 5 5 5 5
600/5(1)A 5 5 5 5 5
750/5(1)A 10 10 10 10 10
800/5(1)A 10 10 10 10 10
1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 10 10 10 10 10
TR-SDH0.66-80
 600/5(1)A 5 5 5 5 5
750/5(1)A 10 10 10 10 10
800/5(1)A 10 10 10 10 10
1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 10 10 10 10 10
2000/5(1)A 20 20 20 20 20
TR-SDH0.66-100 750/5(1)A 10 10 10 10 10
800/5(1)A 10 10 10 10 10
1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 10 10 10 10 10
2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
TR-SDH0.66-120 1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 20 20 20 20 20
2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
TR-SDH0.66-130 800/5(1)A 10 10 - - -
1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 10 10 10 10 10
2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
TR-SDH0.66-150 1000/5(1)A 10 10 10 10 10
1200/5(1)A 10 10 10 10 10
1500/5(1)A 10 10 10 10 10
2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
6000/5(1)A 30 30 30 30 30
TR-SDH0.66-180 1500/5(1)A 10 10 10 10 10
2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
6000/5(1)A 30 30 30 30 30
TR-SDH0.66-200 2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
6000/5(1)A 30 30 30 30 30
TR-SDH0.66-220 2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
6000/5(1)A 30 30 30 30 30
TR-SDH0.66-260 2000/5(1)A 20 20 20 20 20
2500/5(1)A 20 20 20 20 20
3000/5(1)A 20 20 20 20 20
4000/5(1)A 30 30 30 30 30
5000/5(1)A 30 30 30 30 30
6000/5(1)A 30 30 30 30 30


Dimensiones (mm)

Transformador de corriente de bajo voltaje

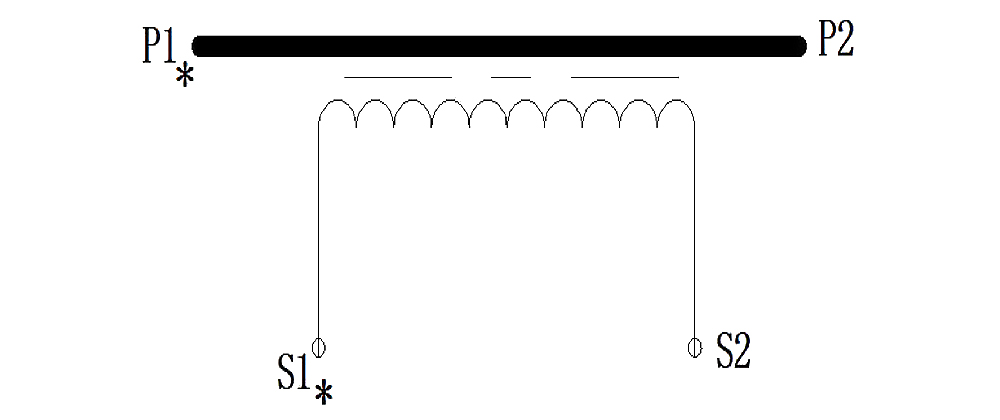

Diagrama esquemático eléctrico

Transformador de corriente de bajo voltaje

download TR-SDH0.66-120.pdf
