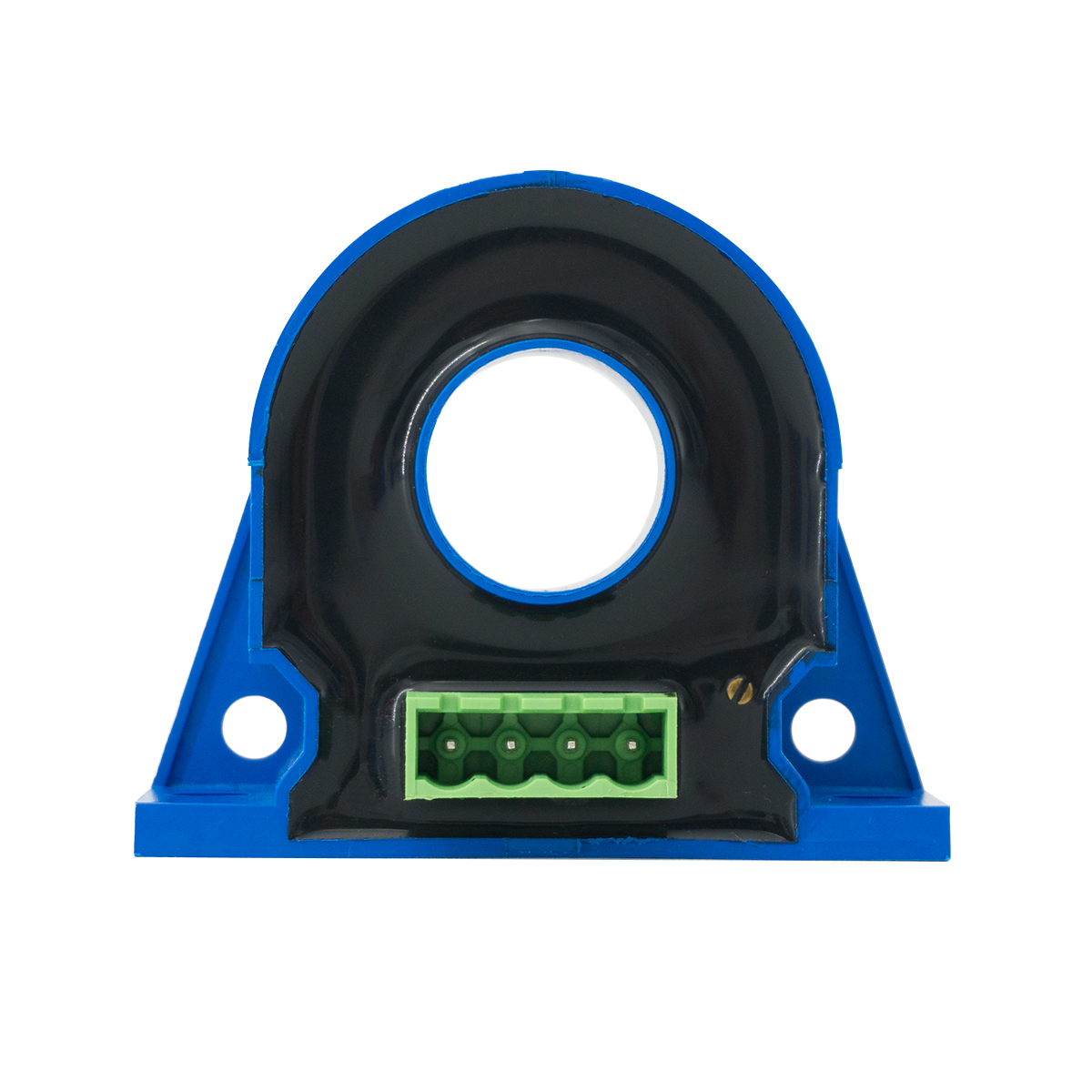

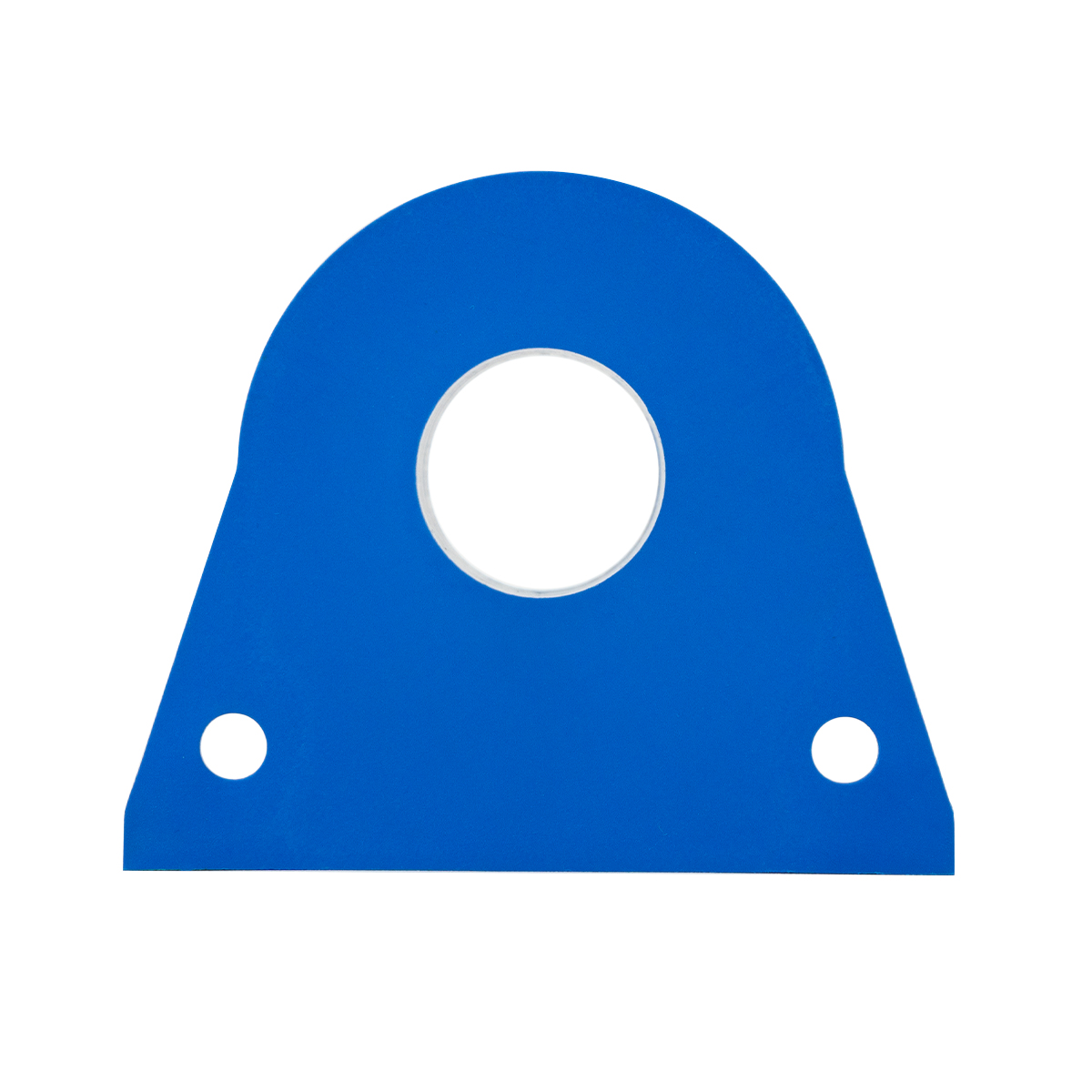

Sensor de corriente de fuga

A sensor de corriente de fuga, también conocido como sensor de corriente residual, está diseñado específicamente para detectar pequeñas corrientes no deseadas que se escapan a tierra. Su principio básico se basa en medir la suma vectorial de todas las corrientes en un circuito. En un sistema monofásico, tanto el conductor de línea como el neutro pasan a través del núcleo del sensor. En un sistema trifásico, pasan todos los conductores de fase y el neutro (si se utiliza). En condiciones normales y sin fallos, los campos magnéticos generados por estas corrientes se anulan entre sí, lo que da como resultado un flujo magnético neto nulo. Sin embargo, si se produce una fuga de corriente (por ejemplo, a través de una falla de aislamiento o de una persona), el equilibrio se altera, creando un campo magnético neto que induce una señal mensurable en la salida del sensor.

Características del producto

1. Alta sensibilidad: Está diseñado para detectar niveles muy bajos de corriente de fuga (desde miliamperios hasta amperios), que son cruciales para la seguridad personal y la protección del equipo.

2. Principio de equilibrio central: Ignora intencionalmente las corrientes de carga altas y normales y solo responde a las diferencia o corriente de desequilibrio (corriente residual), lo que la hace altamente selectiva.

3. Dispositivo de seguridad crítico: Su función principal no es la medición de potencia sino la seguridad proactiva, proporcionando la señal esencial para activar dispositivos de protección como disyuntores.

Aplicaciones comunes

Estos sensores son fundamentales para la seguridad eléctrica en varios sectores:

1. Interruptores de circuito de falla a tierra (GFCI/RCD) en instalaciones eléctricas residenciales, comerciales e industriales.

2. Monitoreo de equipos en dispositivos médicos (p. ej., máquinas de resonancia magnética, sistemas de monitoreo de pacientes) y bastidores de equipos de TI para garantizar la seguridad.

3. Monitoreo de aislamiento en sistemas solares fotovoltaicos, variadores de motores industriales y sistemas de alimentación ininterrumpida (UPS).
