Sensor de monitoreo de aislamiento

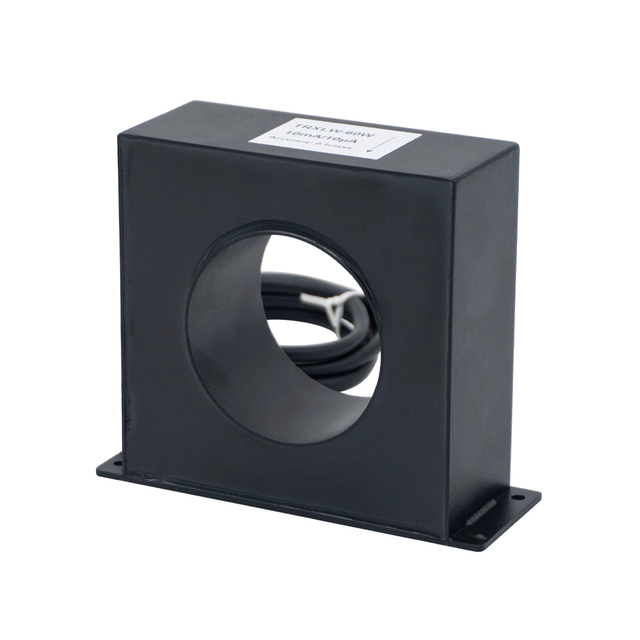

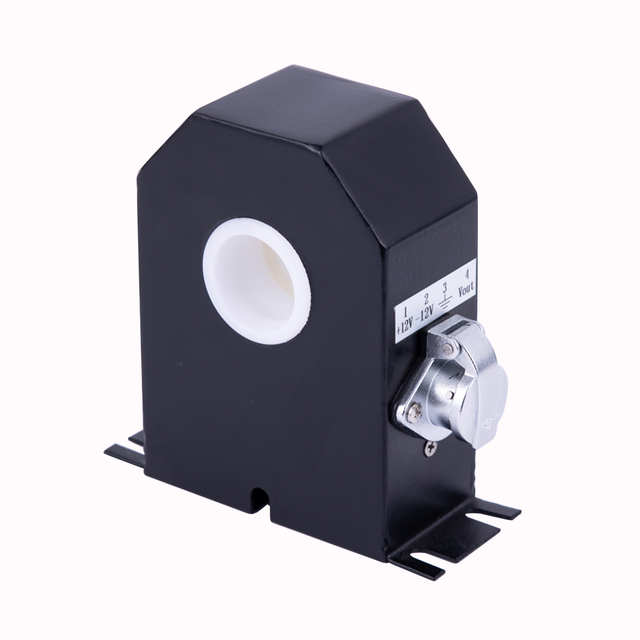

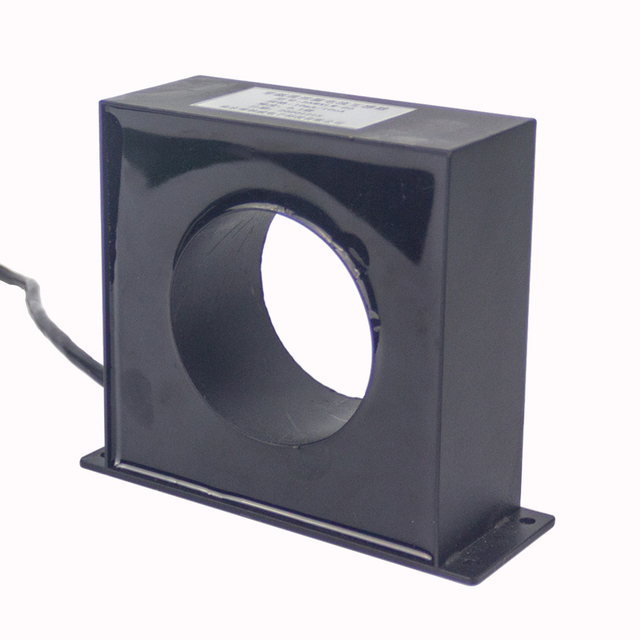

De alta tensión sensores de control de aislamiento son dispositivos especializados diseñados para evaluar continuamente el estado del aislamiento eléctrico en equipos eléctricos como cables, transformadores y aparamenta. Su funcionamiento se basa principalmente en la medición de corriente de fuga y pérdida dieléctrica. Un método común implica el uso de un sensor de corriente de alta precisión para medir la pequeña corriente de fuga capacitiva que fluye a través del sistema de aislamiento a tierra. Al analizar parámetros como la amplitud de la corriente, el cambio de fase relativo al voltaje (que indica el factor de pérdida tan δ) y la presencia de armónicos, el sensor puede evaluar la integridad del aislamiento y detectar la entrada de humedad, el envejecimiento o la contaminación.

Características del producto

1. Monitoreo continuo en tiempo real: Proporcionan datos continuos y en tiempo real sobre las condiciones de aislamiento, lo que permite el mantenimiento predictivo y la detección temprana de fallas, una mejora significativa con respecto a las pruebas periódicas fuera de línea tradicionales.

2. Alta sensibilidad a la degradación temprana: Capaz de detectar cambios mínimos en la corriente de fuga y el factor de pérdida dieléctrica, que son señales tempranas de advertencia de falla del aislamiento mucho antes de que ocurra una falla completa.

3. Mayor confiabilidad y seguridad de la red: Al proporcionar alertas tempranas, ayudan a prevenir cortes no planificados, daños a los equipos y posibles riesgos de seguridad asociados con fallas de aislamiento, mejorando así la confiabilidad general del sistema de energía.

Aplicaciones comunes

Estos sensores son fundamentales para las estrategias modernas de mantenimiento basado en el estado de las redes eléctricas:

1. Transformadores de potencia y bujes: Monitoreo de la condición del aislamiento de papel de aceite y la integridad del buje.

2. Cables de alta tensión y GIS (aparamenta de distribución aislada en gas): Seguimiento del envejecimiento del aislamiento y detección de actividad de descargas parciales.

3. Devanados de generador y motor: Proporcionar detección temprana del debilitamiento del aislamiento en maquinaria rotativa crítica.
