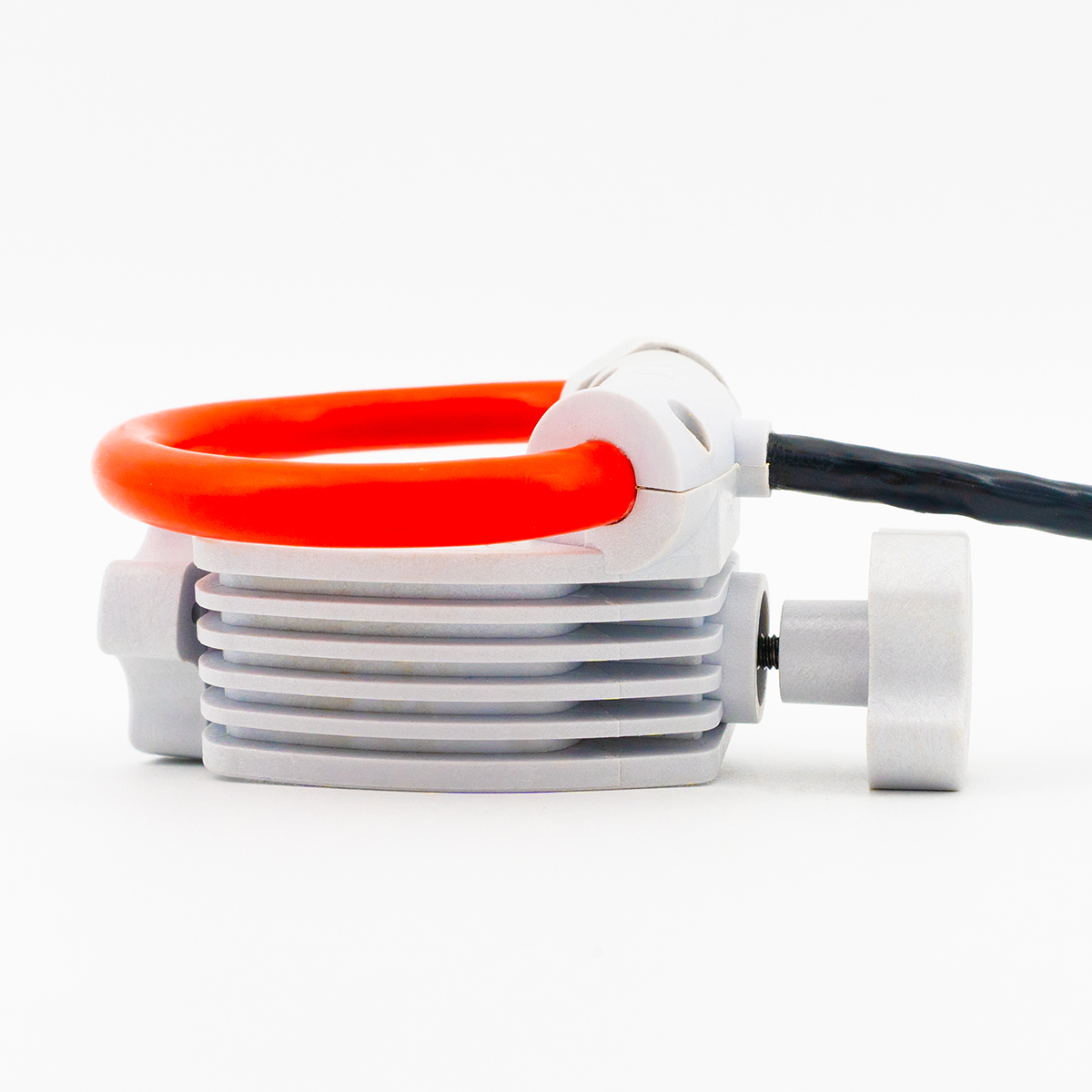

Transformador de corriente de núcleo dividido

A Transformador de corriente de núcleo dividido (CONNECTICUT) es un tipo especial de transformador diseñado para medir la corriente alterna (AC) sin la necesidad de desconectar el cableado existente. A diferencia de los CT tradicionales de núcleo sólido, un diseño de núcleo dividido tiene un núcleo magnético con bisagras o separable que permite que el dispositivo se abra, se sujete alrededor de un conductor y luego se cierre para formar un circuito magnético completo. Esta característica facilita la instalación y el mantenimiento, especialmente en los sistemas de modernización o en vivo donde el tiempo de inactividad es costoso o poco práctico.

Principio de trabajo

El principio operativo de un núcleo dividido Transformador actual es lo mismo que cualquier transformador actual: inducción electromagnética.

1. Director principal
   El conductor que lleva la corriente para medir actúa como el devanado primario, típicamente representado por un solo giro.

2. Flujo magnético en el núcleo
   La corriente alterna en el conductor genera un campo magnético alterno, que pasa a través del núcleo magnético de la TC.

3. Bobinado secundario
   La TC de núcleo dividido tiene múltiples vueltas de herida de alambre en el núcleo, formando el devanado secundario. A medida que cambia el flujo magnético, induce una corriente en el devanado secundario. Esta corriente secundaria es directamente proporcional a la corriente primaria, pero se reduce de acuerdo con la relación Turns.

4. Medición y seguridad
   La corriente escalada es segura para alimentar medidores, analizadores o dispositivos de protección. La TC también proporciona un aislamiento galvánico, asegurando que los instrumentos de medición permanezcan protegidos de altos voltajes peligrosos.

Debido a que el núcleo está dividido, minimizar el espacio de aire entre las dos mitades es crucial. Los diseños de alta calidad usan bisagras de precisión, pestillos o abrazaderas para reducir la fuga de flujo, manteniendo así la precisión.

Clasificación

Núcleo dividido Transformadores actuales se puede clasificar de varias maneras:

1. Por diseño mecánico

• Tipo de bisagras: Un lado del núcleo se abre como una abrazadera, luego se bloquea de forma segura.

• Tipo desmontable: El núcleo se separa en dos partes, unidas por tornillos o sujetadores.

2. Por función o precisión

• Monitoreo general CTS: Se utiliza para monitorear la carga donde la precisión media es suficiente.

• CTS de medición: Diseñado para cumplir con los estándares de precisión para la facturación y la medición precisa de la energía.

• Protección CTS: Construido para soportar corrientes de fallas altas y proporcionar señales confiables a los relés de protección.

3. Por salida y calificación de corriente

• Las salidas secundarias pueden ser de 1 A, 5 A o señales de bajo nivel de miliamperios.

• Las calificaciones actuales van desde decenas de amperios hasta varios miles de amperios.

4. Por entorno de aplicación

• Modelos de interior para paneles eléctricos.

• Modelos al aire libre o encapsulados para entornos duros.

• Núcleos divididos de estilo de cuerda flexible para grandes barras colectivas o formas de conductores irregulares.

5. Escenarios de aplicación

6. Los transformadores de corriente de núcleo dividido se utilizan ampliamente en sistemas eléctricos modernos donde la instalación fácil y el monitoreo en tiempo real son importantes:

7. Gestión de energía de construcción
   En edificios comerciales y residenciales, se instalan CT de núcleo dividido alrededor de los circuitos de rama o alimentadores para medir el consumo de energía. Permiten a los gerentes de instalaciones monitorear el uso de energía sin cerrar la energía, lo que permite la sumisión y la optimización de energía.

8. Monitoreo de equipos industriales
   Los motores, las bombas, los sistemas HVAC y otras cargas industriales se pueden monitorear continuamente con CTS de núcleo dividido. Al detectar patrones de corriente anormales, los dispositivos ayudan a identificar sobrecargas, desequilibrios de fase o signos tempranos de falla del equipo.

9. Sistemas de distribución de energía
   Los CT de núcleo dividido a menudo se colocan dentro de tablas de distribución o paneles de distribución para proporcionar datos actuales para los sistemas de control de supervisión y adquisición de datos (SCADA). Esto admite la estabilidad de la red y la seguridad operativa.

10. Energía renovable y microrredes
    En las instalaciones solares o eólicas, la salida del inversor CTS de núcleo dividido, la integración de la cuadrícula y el equilibrio de carga. Su instalación no intrusiva los hace ideales para modernizar en sistemas de generación distribuida.

11. Centros de datos e instalaciones críticas
    Debido a que el tiempo de inactividad no es aceptable, los CT de núcleo dividido permiten la instalación segura de dispositivos de monitoreo en circuitos vivos, asegurando una operación continua al tiempo que recopila datos de carga esenciales.

12. Pruebas y auditorías portátiles
    Los inspectores o ingenieros eléctricos a menudo usan CT de núcleo dividido de sujetación para mediciones temporales en auditorías energéticas o tareas de solución de problemas.

Problemas de la vida real que resuelven

El transformador actual de Split Core aborda varios problemas prácticos que se enfrentan en la vida diaria e industria:

1. Minimizar el tiempo de inactividad
   En hospitales, fábricas o centros de datos, cerrar energía para la instalación puede causar una interrupción importante. Los CT de núcleo dividido eliminan la necesidad de interrupciones, asegurando la operación continua.

2. Mejora de la eficiencia energética
   Con el creciente énfasis en la sostenibilidad, los CT de núcleo divididos ayudan a rastrear el consumo en diferentes puntos de un edificio o fábrica. Los gerentes de instalaciones pueden identificar el desperdicio de energía, optimizar la distribución de la carga y reducir las facturas de servicios públicos.

3. Mejora de la seguridad
   Al habilitar la medición de corriente no intrusiva, los electricistas evitan el contacto directo con los conductores vivos, reduciendo el riesgo de accidentes.

4. Detección de fallas tempranas
   El monitoreo de los patrones de corriente anormales ayuda a detectar sobrecargas del motor, fallas de cableado o cargas desequilibradas temprano. Esto evita el costoso daño del equipo y reduce los gastos de mantenimiento.

5. Escalabilidad y flexibilidad
   Al expandir las empresas o las instalaciones de crecimiento, se pueden instalar puntos de monitoreo adicionales rápidamente sin volver a cablear, lo que hace que Split Core CTS sea una solución rentable.

6. Apoyo a las redes inteligentes e IoT
   Con la integración en medidores digitales o plataformas IoT, Split Core CT proporcionan datos en tiempo real para gestión de redes inteligentes, mantenimiento predictivo e informes de energía automatizados.

Conclusión y perspectiva futura

El Transformador de corriente de núcleo dividido es más que una herramienta de medición conveniente: es un facilitador clave de la gestión de energía moderna, el monitoreo industrial y las aplicaciones de la red inteligente. Su diseño único resuelve el problema real de instalar dispositivos de medición actuales sin interrupción del servicio, por lo que es indispensable en sistemas existentes y nuevos.

Mirando hacia el futuro, las innovaciones en materiales magnéticos, el diseño compacto y la electrónica digital incorporada mejorarán aún más la precisión, el ancho de banda y la funcionalidad. La integración con IoT, plataformas en la nube y análisis predictivo ampliará su papel en la eficiencia energética, la confiabilidad de la red y el desarrollo sostenible.

En resumen, la CT de núcleo dividido no solo simplifica la instalación, sino que también juega un papel central en sistemas eléctricos más seguros, más inteligentes y más eficientes, lo que cumple con las crecientes demandas del mundo basado en energía actual.
