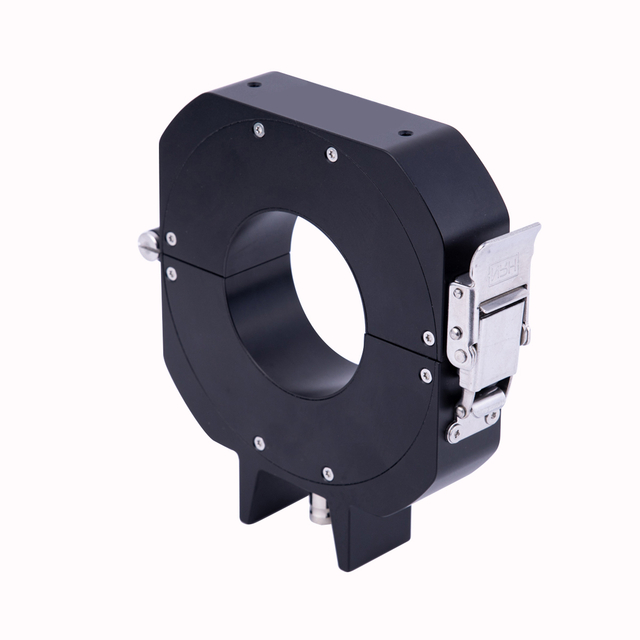

Sensor de descarga parcial

Sensores de descarga parcial de alta frecuencia son dispositivos críticos para detectar defectos de aislamiento interno en equipos eléctricos. Su principio de funcionamiento se basa en el acoplamiento electromagnético, donde los transformadores de corriente de alta frecuencia (HFCT) acoplan señales de corriente pulsada de nivel de nanosegundos de cables de conexión a tierra o pantallas de terminales de equipos. Cuando se producen descargas parciales dentro del aislamiento, generan pulsos de corriente de aumento extremadamente rápido (1-5 nanosegundos) que contienen ricos componentes de alta frecuencia en el rango de 300 kHz-30 MHz. El sensor convierte estas señales de alta frecuencia en señales de voltaje medibles para su adquisición y análisis mediante acoplamiento de núcleo magnético.

Características del producto

1. Alta sensibilidad y fuerte capacidad antiinterferencias: Al capturar señales de alta frecuencia por debajo de 30 MHz, evitan eficazmente la interferencia del ruido de baja frecuencia del sistema de energía convencional, lo que permite la detección de descargas débiles de nivel pico-coulomb.

2. Características de respuesta de banda ancha: Con un ancho de banda de 3dB de 300kHz-30MHz, pueden capturar completamente las características completas de la forma de onda de los pulsos de descarga parcial.

3. Monitoreo en línea no intrusivo: La estructura de abrazadera se instala en el circuito de tierra sin alterar el cableado del equipo principal, lo que permite el monitoreo en tiempo real mientras el equipo permanece energizado.

Aplicaciones comunes
1. Monitoreo de descargas parciales en cables de potencia.: Instalado en los cables de tierra del terminal del cable.
2. Monitoreo de aparamenta GIS/AT: Señales de acoplamiento de los cables de tierra del seccionador.
3. Monitoreo de bushings y devanados de transformadores: Detección de señales a través de cables de toma de tierra de bushing.
4. Seguimiento de nuevas plantas de energía.: Aplicado a equipos clave en estaciones elevadoras de energía eólica y solar.
