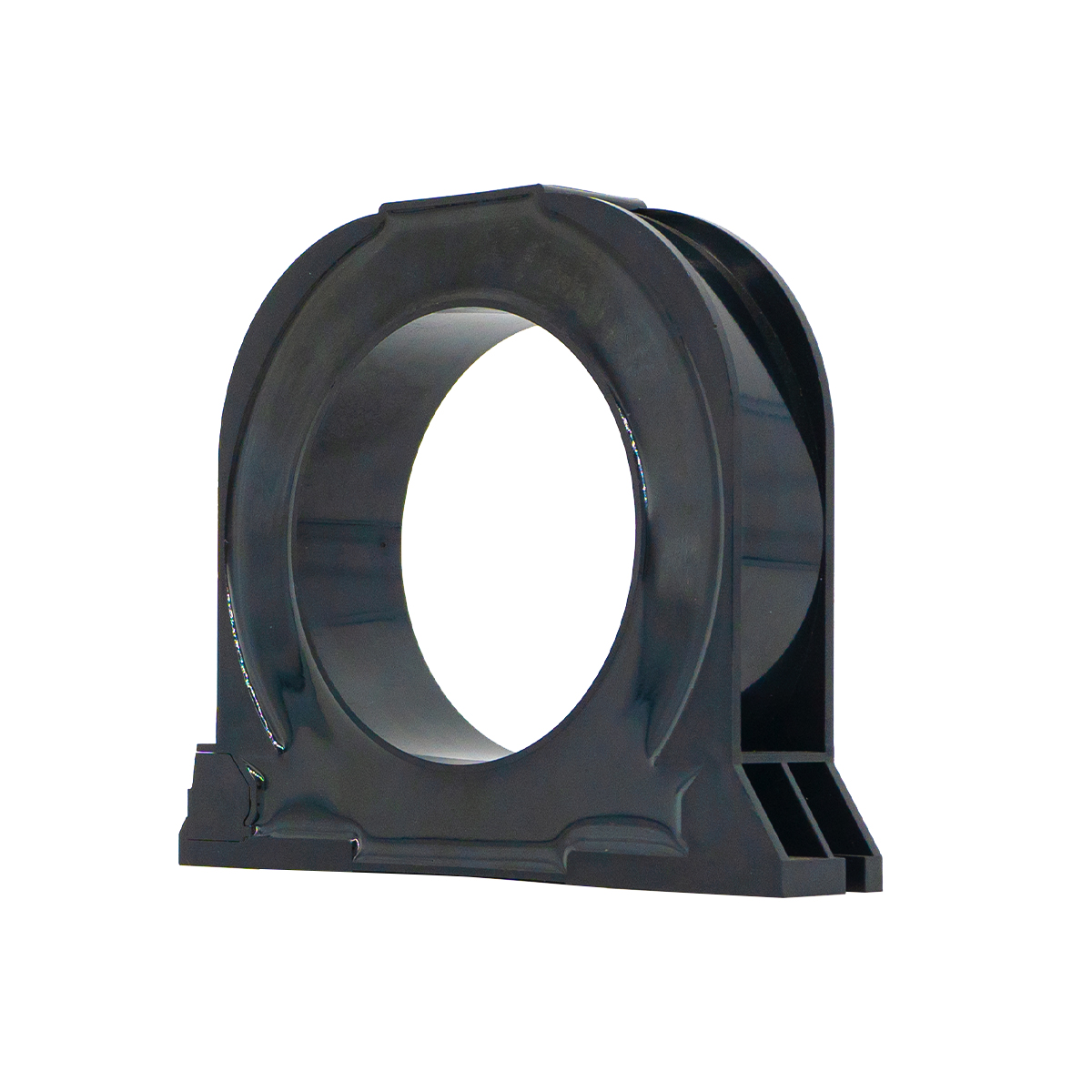

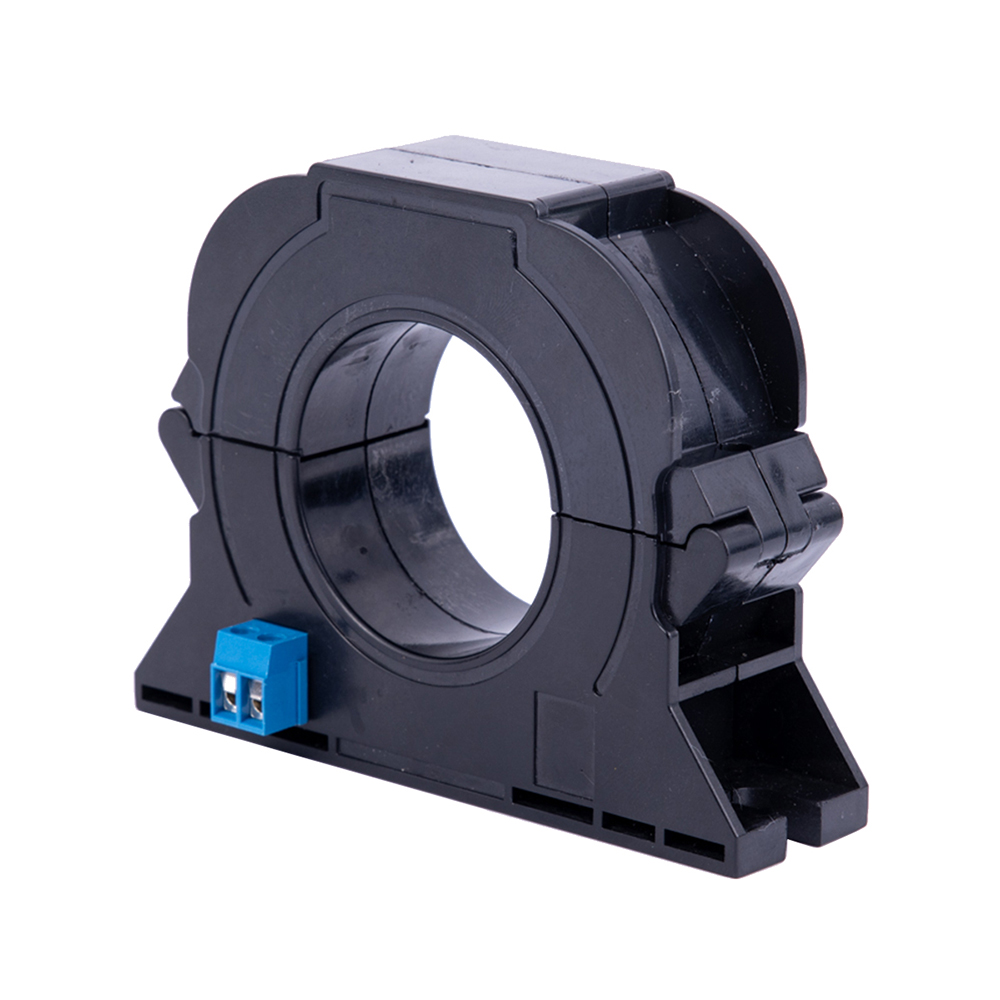

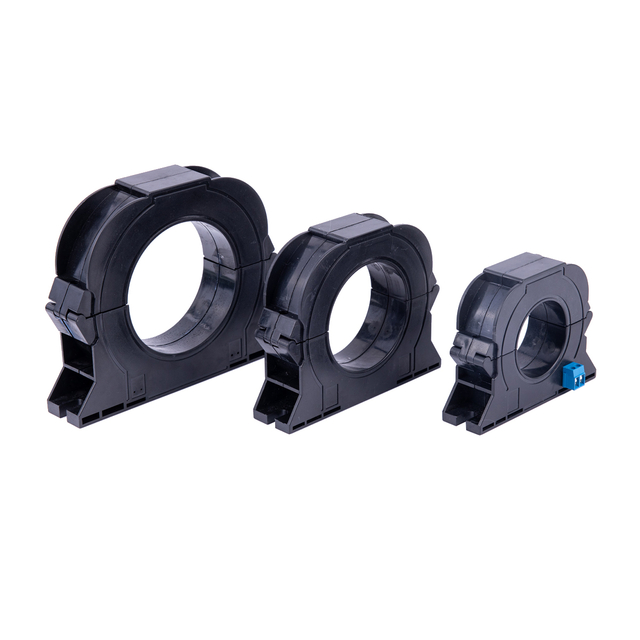

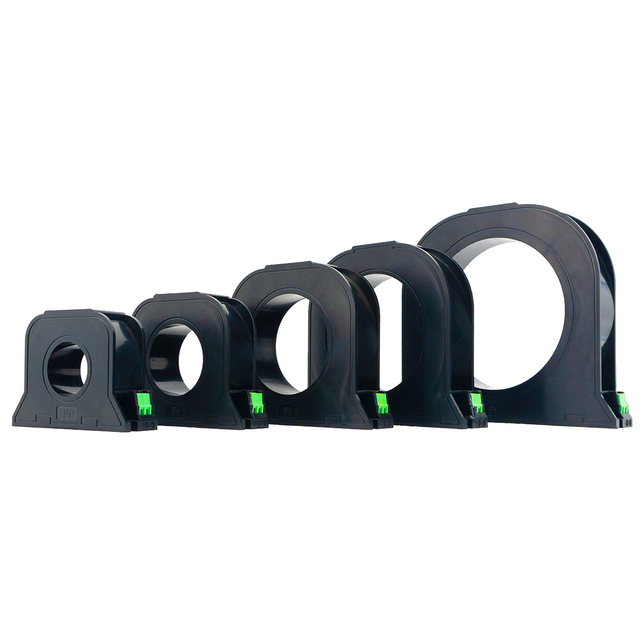

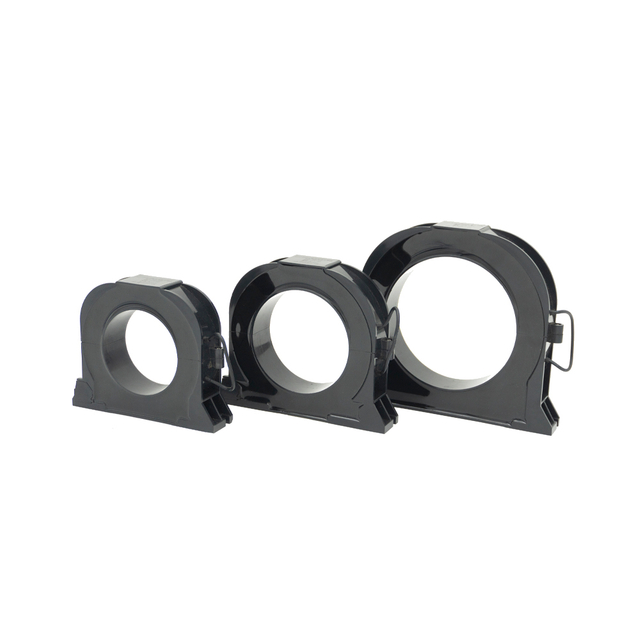

Transformador de corriente de equilibrio central

A Transformador de corriente de equilibrio central, también conocido como transformador de corriente de secuencia cero, está diseñado para un propósito específico: detectar corrientes de fuga a tierra o de falla a tierra. Su principio se basa en la suma vectorial de campos magnéticos. Los conductores trifásicos (y el neutro, si está presente) pasan a través de la ventana de un único núcleo toroidal (en forma de anillo). En condiciones normales y equilibradas, los campos magnéticos generados por las corrientes de tres fases se cancelan entre sí, lo que da como resultado un flujo neto cero en el núcleo y ninguna salida del devanado secundario. Sin embargo, si se produce una falla a tierra, fluye una corriente de fuga (corriente de secuencia cero), creando un desequilibrio. Este desequilibrio produce un campo magnético neto, que luego induce una corriente en el devanado secundario, lo que indica una falla.

Características del producto

1. Alta sensibilidad al desequilibrio: Es excepcionalmente sensible a pequeñas corrientes desequilibradas (secuencia cero), que normalmente pasan desapercibidas con los CT de medición de fase estándar, lo que lo hace ideal para la detección de fallas a tierra.

2. Insensible a cargas equilibradas: Ignora deliberadamente las corrientes de carga trifásicas normales, incluso las muy elevadas, siempre que estén equilibradas. Esto evita tropiezos molestos.

3. Dispositivo de protección especializado: Su única función es la protección de seguridad, no la medición de energía ni el monitoreo de carga.

Aplicaciones comunes

El CBCT es un componente clave en los sistemas de seguridad eléctrica:

1. Protección contra fallas a tierra en circuitos de motores, aparamenta y sistemas de distribución de energía.

2. Componente central de los relés de falla a tierra (GFR) y los disyuntores de fuga a tierra (ELCB).

3. Proteger equipos y personal de los peligros de fallas de aislamiento en instalaciones como plantas industriales y operaciones mineras.
