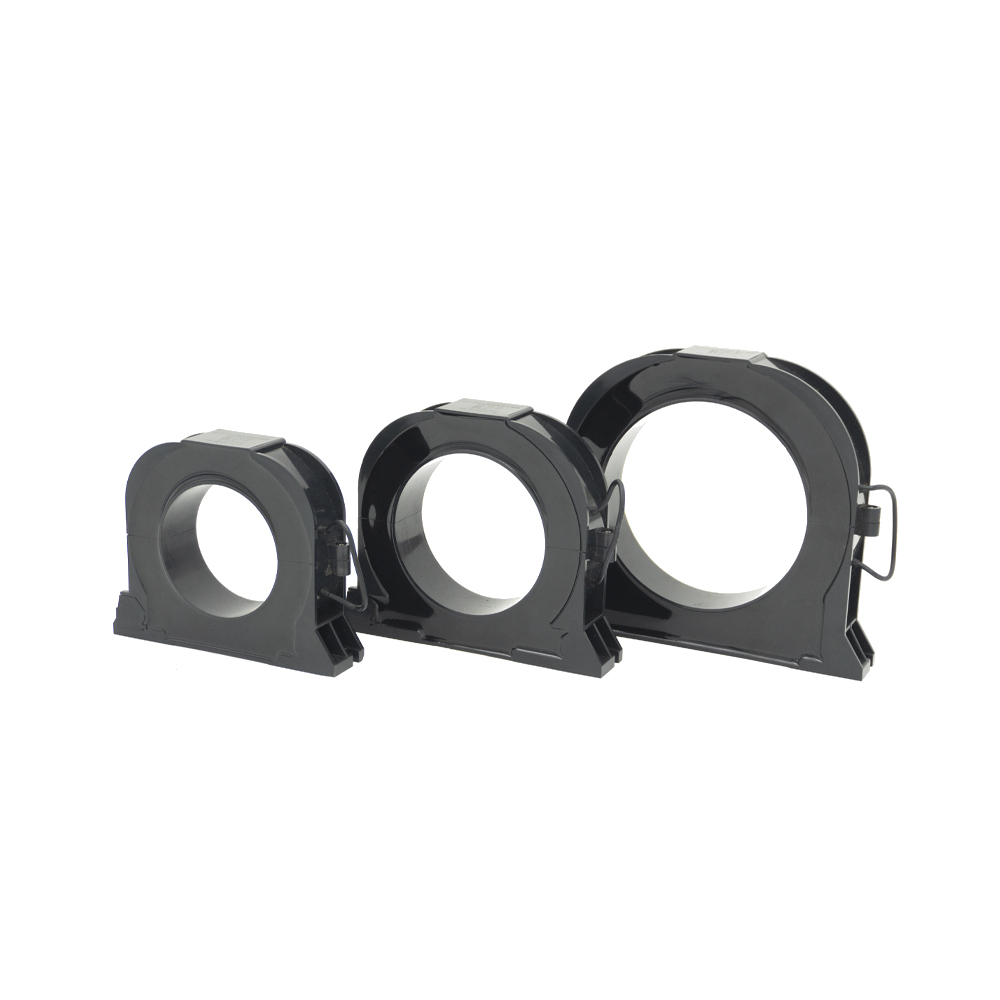

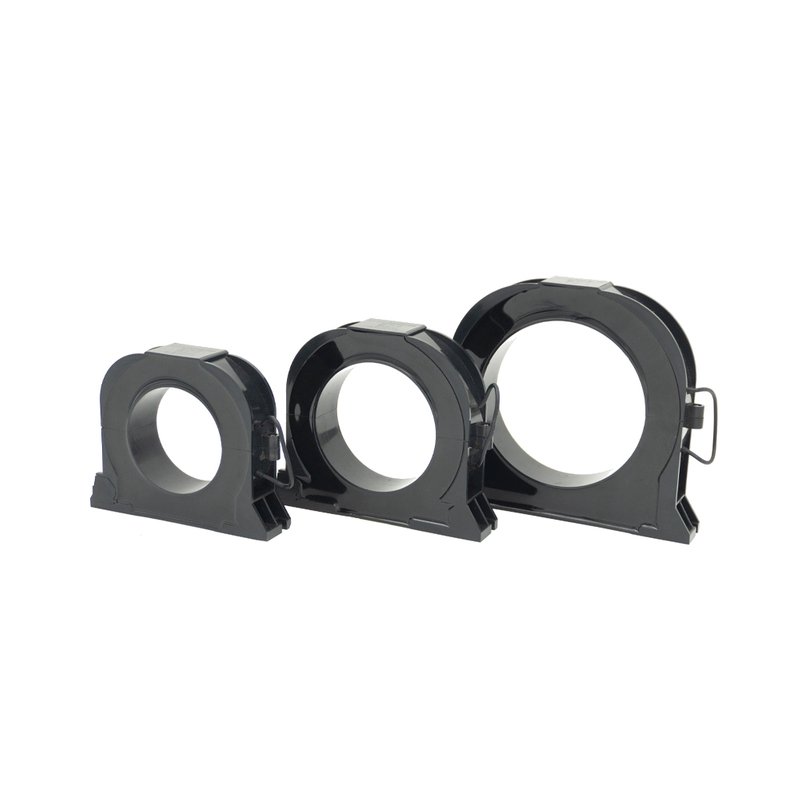

Transformador de corriente de secuencia cero impermeable para exteriores de núcleo dividido serie TRAK-B

Compartir con:

Transformador de corriente de secuencia cero impermeable para exteriores de núcleo dividido serie TRAK-B

Un transformador de corriente de equilibrio central (CBCT), también conocido como transformador de corriente de secuencia cero, es un tipo especializado de transformador de corriente diseñado para detectar corrientes de fuga o fallas a tierra en sistemas eléctricos. A diferencia de los CT convencionales que miden la corriente en un solo conductor, un CBCT encierra los tres conductores de fase (y a veces el neutro) a través de un único núcleo magnético para monitorear la suma vectorial de sus corrientes.

Estado de Disponibilidad:



Preguntar

Modelo:
TRAK-B
Marca del producto:
TR

Descripción general del producto

Un transformador de corriente con equilibrio de núcleo de 0 a 10 mA CBCT ( transformador de corriente de secuencia cero ZCT) es un dispositivo de detección de precisión diseñado para detectar fugas o corrientes residuales en sistemas de energía eléctrica. Funciona midiendo la suma vectorial de las corrientes que fluyen a través de conductores trifásicos. En condiciones normales de carga equilibrada, la suma de todas las corrientes de fase es igual a cero y no se genera ninguna señal de salida. Cuando se produce una falla a tierra, una falla de aislamiento o una fuga, surge un desequilibrio y el transformador produce una señal de salida secundaria correspondiente, generalmente dentro del rango de 0 ~ 10 mA , proporcional a la corriente de falla.

Características del producto

* Estructura de núcleo dividido, fácil de instalar en el sitio y fácil de operar.

* La estructura de bobinado del núcleo magnético está moldeada con resina epoxi, las caras de los extremos de la incisión coinciden y la estabilidad es buena.

* Adopte un núcleo ultramicrocristalino de alta permeabilidad, con buena linealidad y alta sensibilidad.

Aplicación del producto

Sistema de monitoreo de incendios eléctricos, sistema de monitoreo de energía de equipos contra incendios, proyecto de reconstrucción de redes eléctricas rurales, sistema inteligente de consumo de energía, sistema de puesta a tierra de baja corriente, protección de relés electromagnéticos, monitoreo ambiental en línea, etc.

Descargar hoja de tallas

Transformador de corriente residual.pdf

Parámetros del producto

Rendimiento eléctrico	Temperatura de funcionamiento	-40 ℃～+70 ℃	Humedad relativa	≤90%
	Nivel de voltaje	0.4/0.66/0.72kv	Rango lineal	5%～ 1000%
	Corriente de entrada nominal	0 ～ 1a	Frecuencia nominal	50/60Hz
	Salida nominal	0 ～ 0.25MA o 0 ～ 1V	Frecuencia de potencia Tensión soportada	3kV/minuto
	Clase de precisión	0,5, 1,0	Aislamiento estridente	1000MΩ/500V/min
Estructura mecánica	Concha y esqueleto	PBT/PC Flame Retardante Grado 94-V0	Método de salida	Líneas envasadas
	Material de núcleo de hierro	Nanocristalino	Estructura de núcleo dividido	'304 ' FIJA CON TORNILLO INSARIO
	Sellado y llenado	Resina epoxídica	Plan de construcción	Fijación de tornillo de montaje en la base

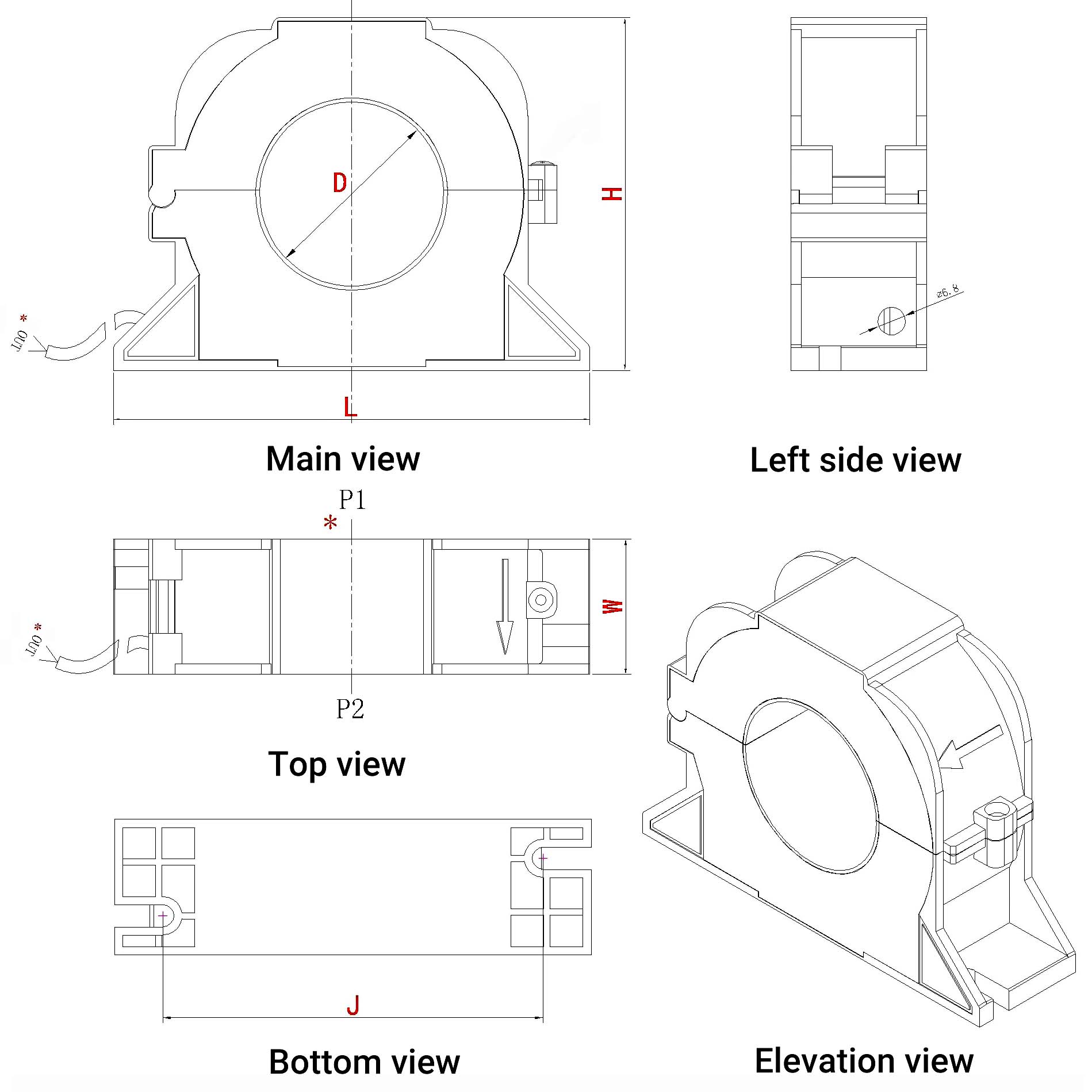

Dimensiones de forma e instalación

Producto Modelo No.	Entrada nominal	Salida nominal	Clase de precisión	Dimensiones (mm)
Producto Modelo No.	Entrada nominal	Salida nominal	Clase de precisión	D	L	W	H	J	K
TRAK-30B	0 ～ 1a	0 ～ 1a (0.5 mA)	0.5 1.0	30	88	30	68	76	M5
TRAK-45B				45	116	33	86	92	M5
TRAK-65B				65	130	33	105	110	M6
TRAK-80B				80	160	33	128	143	M6
Trak-100B				100	188	33	154	178	M6

Transformador de corriente de secuencia cero

Precauciones de instalación

* El cable vivo y el cable neutro deben pasar a través del orificio central del transformador al mismo tiempo.

* Antes de cerrar el núcleo de hierro, asegúrese de que el extremo de la incisión esté limpio, libre de manchas e impurezas.

* Utilice una llave dinamométrica (eléctrica/neumática) al apretar los tornillos y ajuste el par a un rango razonable.

transformador de corriente de secuencia cero RZCT Transformador actual Transformadores actuales transformador de corriente de equilibrio central CBCT
