Rango de medición: 0,1mA - 1A
Salida nominal: 0-7 Vrms
Exactitud: ≤0,05% a la entrada nominal
Voltaje de suministro: ±12V
Consumo de energía: Máx. 10 mA
Frecuencia de trabajo: 50 - 400Hz
Temperatura de funcionamiento: -40°C a +85°C
Alojamiento: Carcasa metálica impermeable y anticorrosión con sellado de resina epoxi.

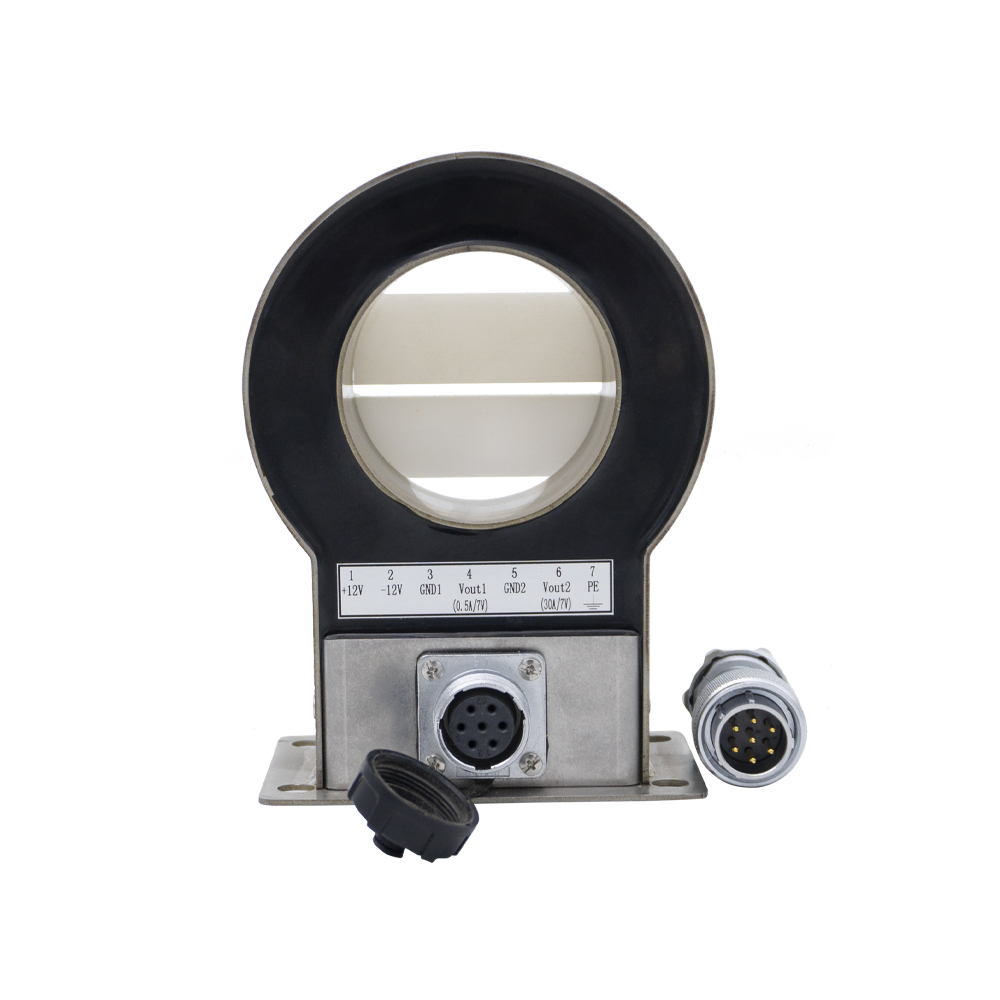

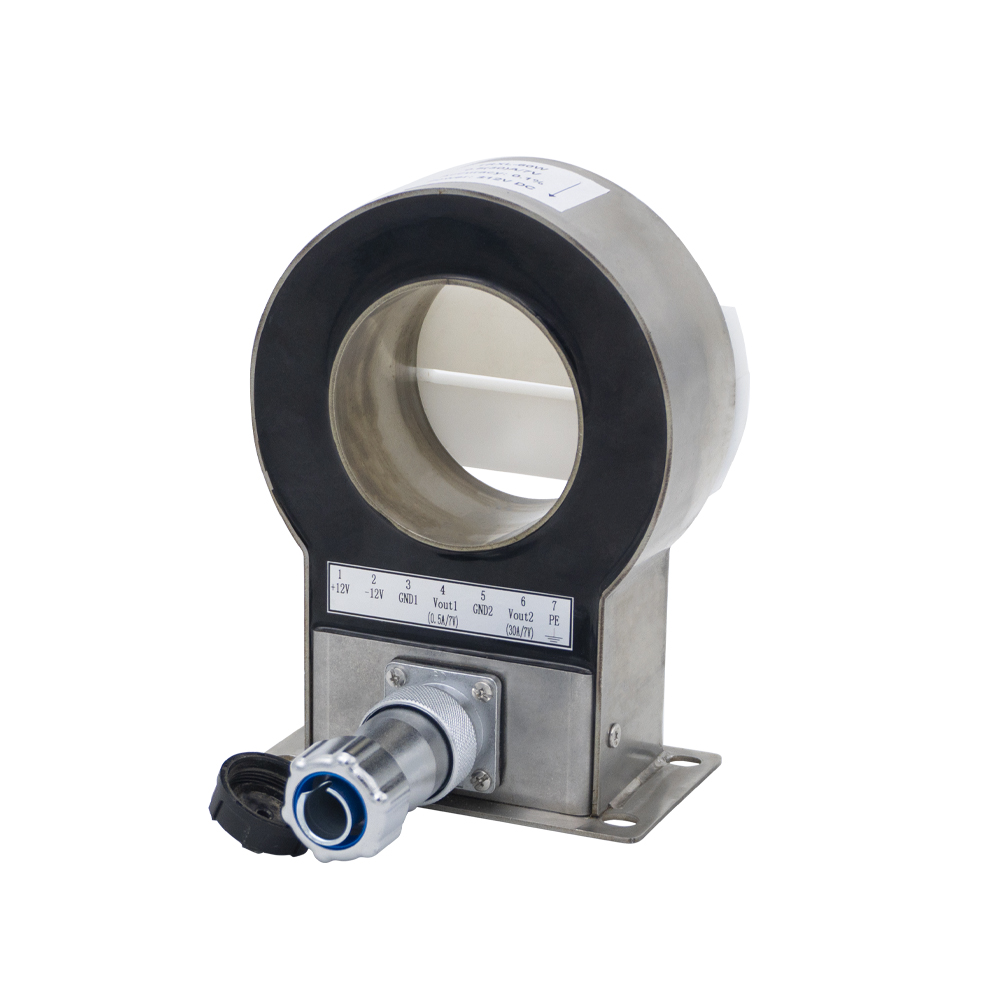

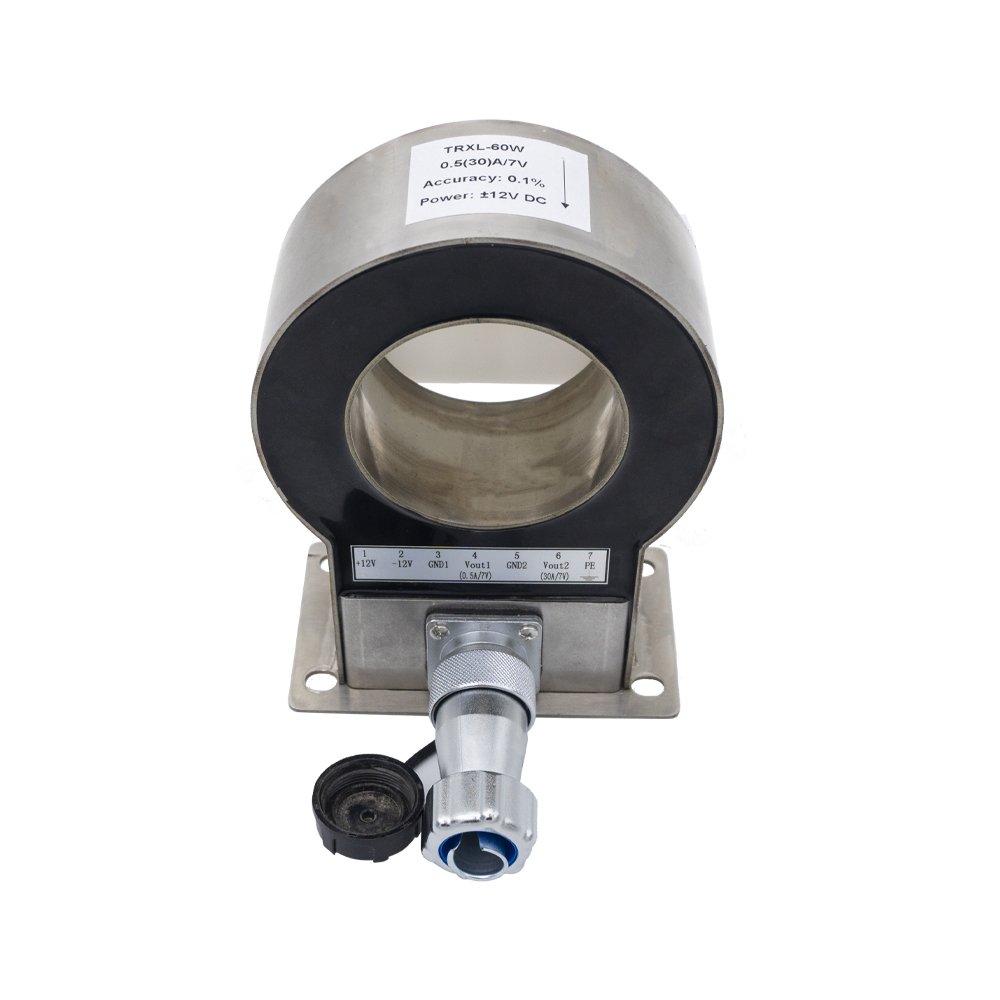

TRXL-60W
TR

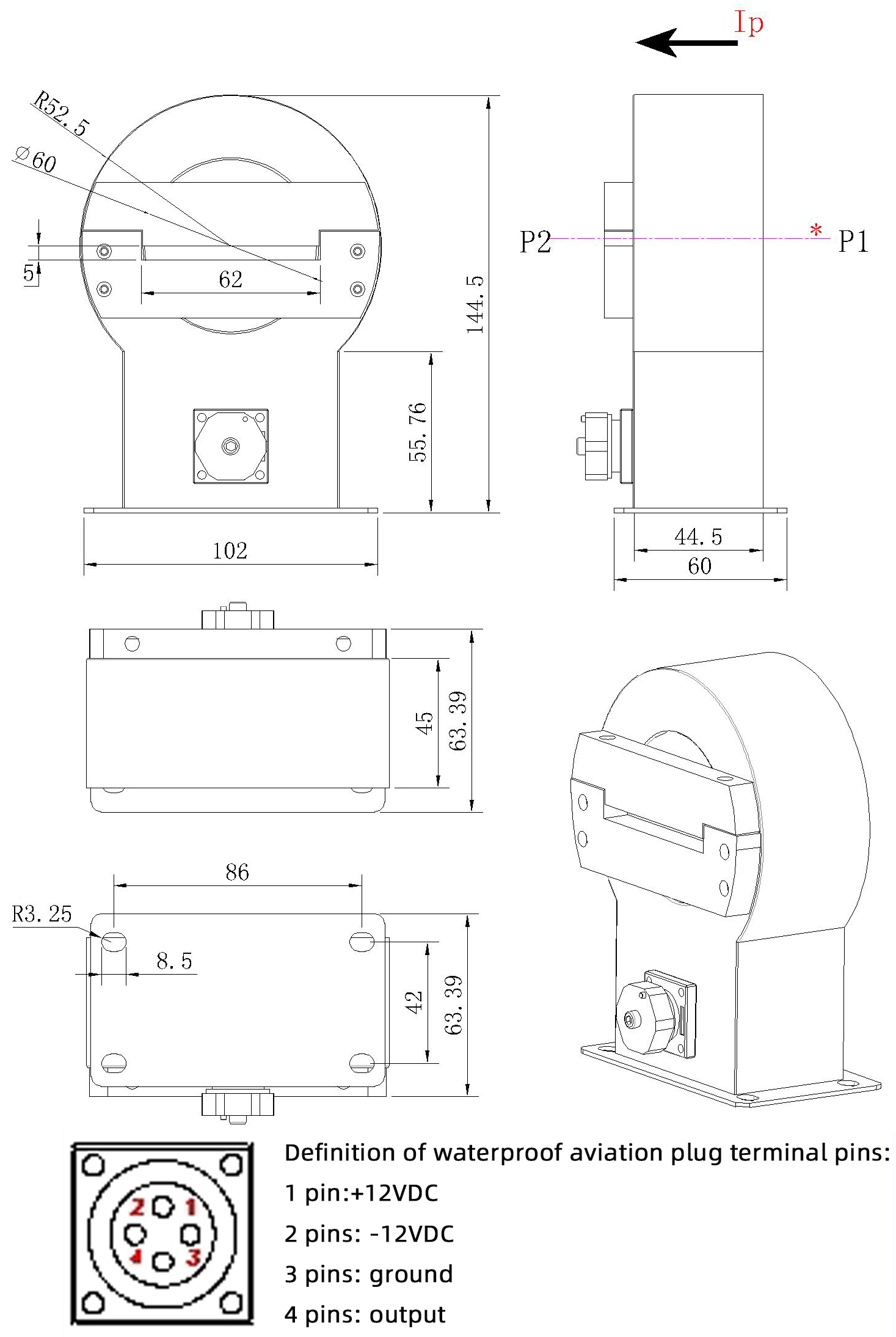

* La estructura de las filas de cobre se sujeta a través del centro, y es adecuada para la barra colectiva con diámetro del orificio φ60 o filas de cobre de 55 mm × 10 mm.
* Medición precisa de la corriente de nivel de μA con alta precisión de medición y buena linealidad.
* Múltiple capacidad de blindaje, fuerte anti-interferencia, puede funcionar en entornos complejos.
* Las salidas opcionales de cable blindado o enchufe aéreo están disponibles.
* La concha de metal especial impermeable y anticorrosión, sellado e riego de resina epoxi, puede trabajar al aire libre durante mucho tiempo.
* Monitoreo en línea del núcleo del núcleo del transformador.
* Monitoreo en línea de aislamiento de buje de alto voltaje.
* Monitoreo en línea de aislamiento de arrestos de óxido de zinc.
* Transformador de corriente y voltaje y monitoreo en línea del condensador.
* Pantalla cargada de alto voltaje.
Sensor de puesta a tierra del núcleo del transformador-TRXL-60W.pdf
Parámetros | Símbolo eléctrico | Actuación | Bloqueo abierto y cerrado | |
I P | Rango medible | 0,1mA -1A | ||
V out | Salida nominal | 0-7 V eficaces | ||
X | Precisión @I PN | 0.05% | ||
ε L | Linealidad | ≤0.05% | ||
UC | Voltaje de suministro | ± 12V | ||
V apagado | Voltaje de compensación | 1 mv | ||
I C | Consumo máximo de energía | 10 mA | ||
f | Frecuencia de trabajo | 50-400 Hz | ||
T a | Temperatura de funcionamiento | -40℃-+85℃ | ||
T S | Temperatura de almacenamiento | -40℃- +100℃ | ||
Parámetros | Caparazón | Cáscara de metal | Modo de salida | Enchufe de alambre protegido/impermeable |
Material central | Nanocristalino/Permalloy | Sello | Silicona y epoxi flexible | |
Estructura de pantalla magnética | Acero al carbono/Permalloy | Plan de construcción | Instalación base fija | |
* La estructura de las filas de cobre se sujeta a través del centro, y es adecuada para la barra colectiva con diámetro del orificio φ60 o filas de cobre de 55 mm × 10 mm.
* Medición precisa de la corriente de nivel de μA con alta precisión de medición y buena linealidad.
* Múltiple capacidad de blindaje, fuerte anti-interferencia, puede funcionar en entornos complejos.
* Las salidas opcionales de cable blindado o enchufe aéreo están disponibles.
* La concha de metal especial impermeable y anticorrosión, sellado e riego de resina epoxi, puede trabajar al aire libre durante mucho tiempo.
* Monitoreo en línea del núcleo del núcleo del transformador.
* Monitoreo en línea de aislamiento de buje de alto voltaje.
* Monitoreo en línea de aislamiento de arrestos de óxido de zinc.
* Transformador de corriente y voltaje y monitoreo en línea del condensador.
* Pantalla cargada de alto voltaje.
Sensor de puesta a tierra del núcleo del transformador-TRXL-60W.pdf
