TRXL
TR
Características del producto
* Medición precisa de la corriente de nivel de μA con alta precisión de medición y buena linealidad.
* Múltiple capacidad de blindaje, fuerte anti-interferencia, puede funcionar en entornos complejos.

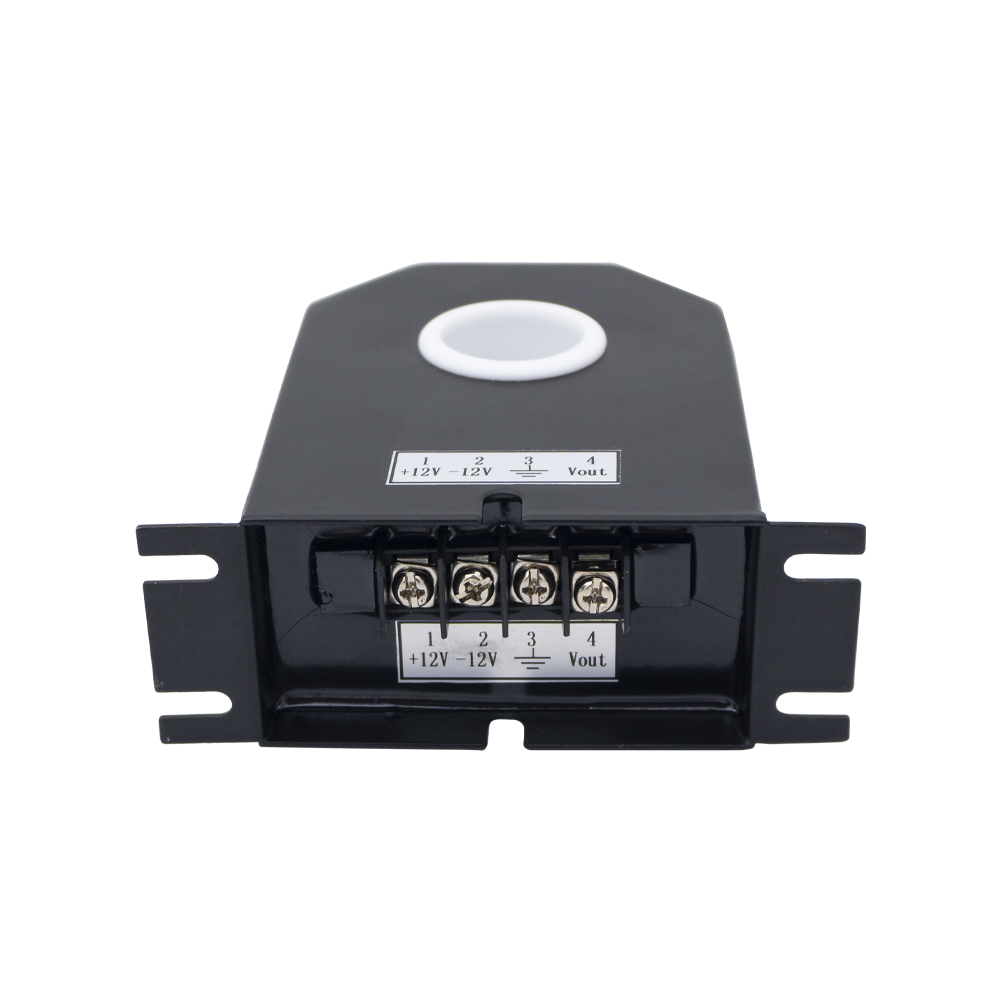

* Salidas de terminal opcionales o salidas de enchufe aérea.
* La carcasa especial de metal impermeable y anticorrosión, sellado de resina epoxi, puede funcionar al aire libre durante mucho tiempo.
Aplicación del producto
* Monitoreo en línea del equipo del transformador.
* Monitoreo en línea de la conexión a tierra del núcleo del transformador.
* Monitoreo en línea del aislamiento de buje de alto voltaje.
* Monitoreo en línea del aislamiento de Lightning Lightning de óxido de metal-zinc.
* Monitoreo en línea de transformadores y condensadores de corriente y voltaje.
* Pantalla cargada de alto voltaje.
Parámetros del producto
Parámetros de rendimiento eléctrico | Símbolo eléctrico | Parámetro de rendimiento | Pequeña medición de señal (activo) | |
EN | Entrada nominal | 500 mA eficaces | ||
I P | Rango medible | 0,1 mA ~ 1 A | ||
V out | Salida nominal | 3,53 V RMS | ||
X | Precisión@I PN | 0.05% | ||
ε L | Linealidad | ≤0.05% | ||
UC | Voltaje de suministro | ± 12V | ||
V apagado | Voltaje de compensación | 1 mv | ||
I C | Consumo de energía máxima | 10 mA | ||
f | Frecuencia operativa | 50 ~ 400Hz | ||
T a | Temperatura de funcionamiento | -40 ℃ ~ +85 ℃ | ||
T S | Temperatura de almacenamiento | -40°C ~ +100 °C | ||
Parámetros de estructura mecánica | Caparazón | Cáscara de metal | Modo de salida | Bloque de zócalo/impermeable enchufe |
Material de núcleo de metal | Nanocristalino/Permalloy | Sello | Silicona y epoxi flexible | |
Estructura de pantalla magnética | Acero al carbono/Permalloy | Plan de construcción | Instalación base fija | |
Principal especificación y dibujo

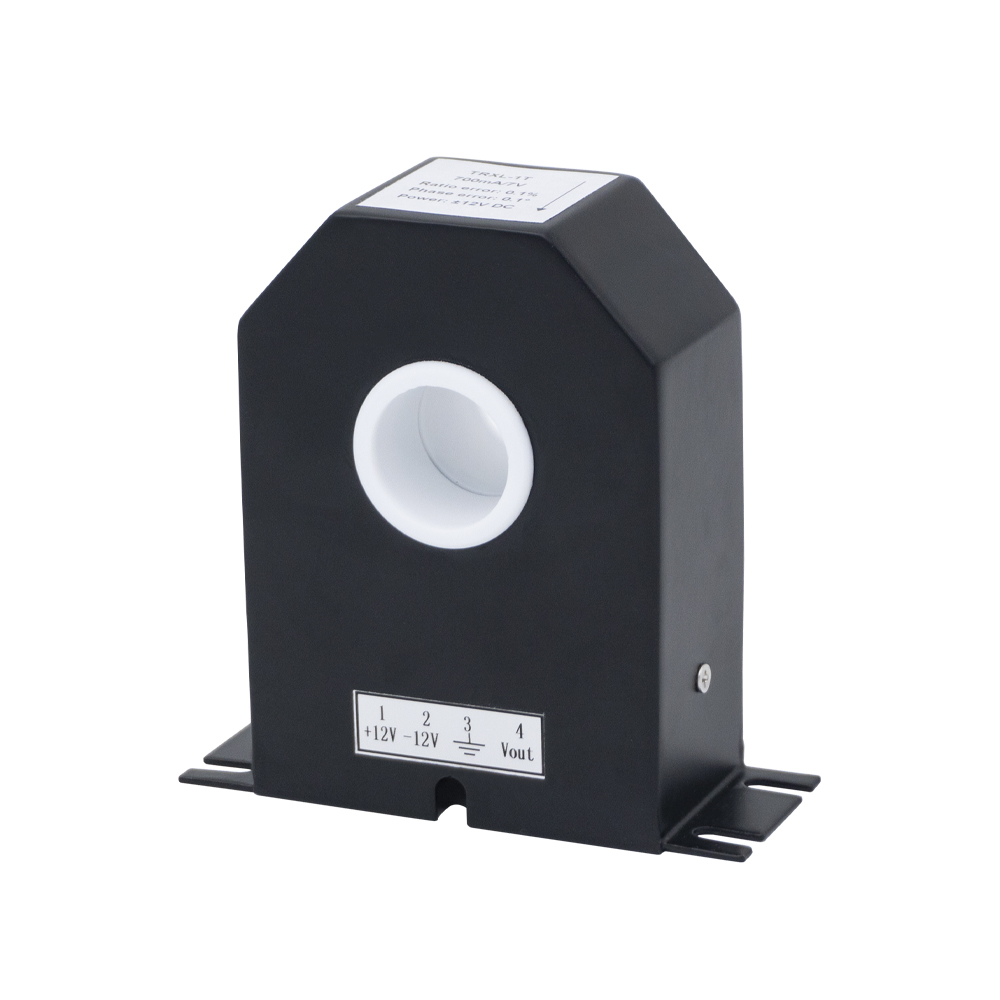

Imágenes de productos | Modelo no. | Especificación |
XL-1A 80-42-110 (φ26) | TRXLW-1T | 10 mA/10 μA |
TRXLW-1T | 20MA/20μA | |
TRXL-1T | 5MA/5V | |
TRXL-1T | 10 mA/1V | |
TRXL-1T | 700 mA/7V | |
TRXL-1T | 1a/5v | |
TRXL-1T | 200MA/5V-1A/5V | |
XL-1B 80-42-110 (φ26) | TRXL-1TW | 10 mA/1V |
TRXL-1TW | 0.5 (20a) /3.53v | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 20A/20MA | |
TRXL-1TW | 10 mA/1V | |
TRXL-1TW | 20A/20MA | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 50A/50MA |
Nota: Se puede personalizar de acuerdo con los requisitos del cliente (a través del diámetro del orificio, dimensiones externas, relación de transformación de parámetros)

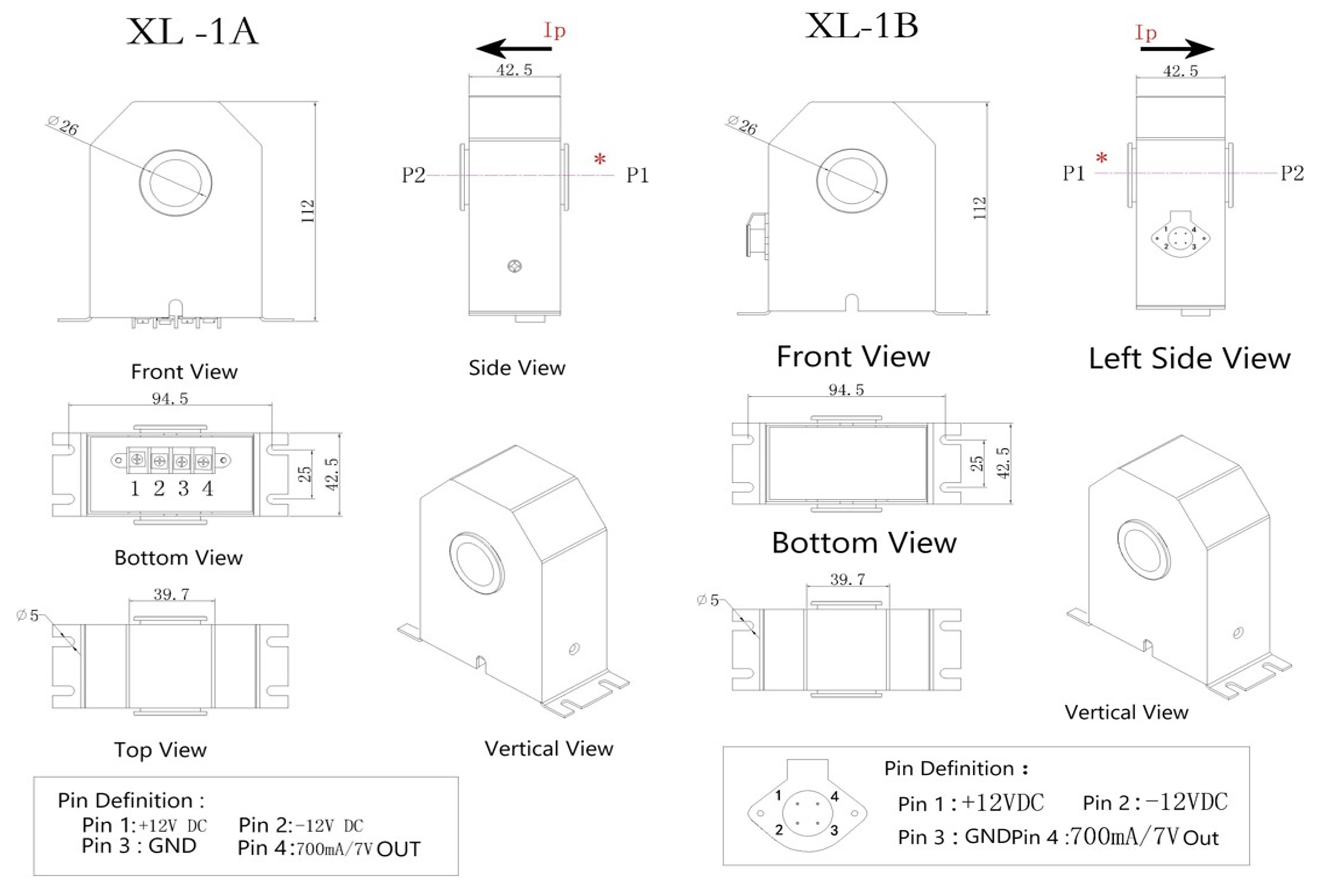

Dibujo de instalación de contorno
Características del producto
* Medición precisa de la corriente de nivel de μA con alta precisión de medición y buena linealidad.
* Múltiple capacidad de blindaje, fuerte anti-interferencia, puede funcionar en entornos complejos.
* Salidas de terminal opcionales o salidas de enchufe aérea.
* La carcasa especial de metal impermeable y anticorrosión, sellado de resina epoxi, puede funcionar al aire libre durante mucho tiempo.
Aplicación del producto
* Monitoreo en línea del equipo del transformador.
* Monitoreo en línea de la conexión a tierra del núcleo del transformador.
* Monitoreo en línea del aislamiento de buje de alto voltaje.
* Monitoreo en línea del aislamiento de Lightning Lightning de óxido de metal-zinc.
* Monitoreo en línea de transformadores y condensadores de corriente y voltaje.
* Pantalla cargada de alto voltaje.
Parámetros del producto
Parámetros de rendimiento eléctrico | Símbolo eléctrico | Parámetro de rendimiento | Pequeña medición de señal (activo) | |
EN | Entrada nominal | 500 mA eficaces | ||
I P | Rango medible | 0,1 mA ~ 1 A | ||
V out | Salida nominal | 3,53 V RMS | ||
X | Precisión@I PN | 0.05% | ||
ε L | Linealidad | ≤0.05% | ||
UC | Voltaje de suministro | ± 12V | ||
V apagado | Voltaje de compensación | 1 mv | ||
I C | Consumo de energía máxima | 10 mA | ||
f | Frecuencia operativa | 50 ~ 400Hz | ||
T a | Temperatura de funcionamiento | -40 ℃ ~ +85 ℃ | ||
T S | Temperatura de almacenamiento | -40°C ~ +100 °C | ||
Parámetros de estructura mecánica | Caparazón | Cáscara de metal | Modo de salida | Bloque de zócalo/impermeable enchufe |
Material de núcleo de metal | Nanocristalino/Permalloy | Sello | Silicona y epoxi flexible | |
Estructura de pantalla magnética | Acero al carbono/Permalloy | Plan de construcción | Instalación base fija | |
Principal especificación y dibujo

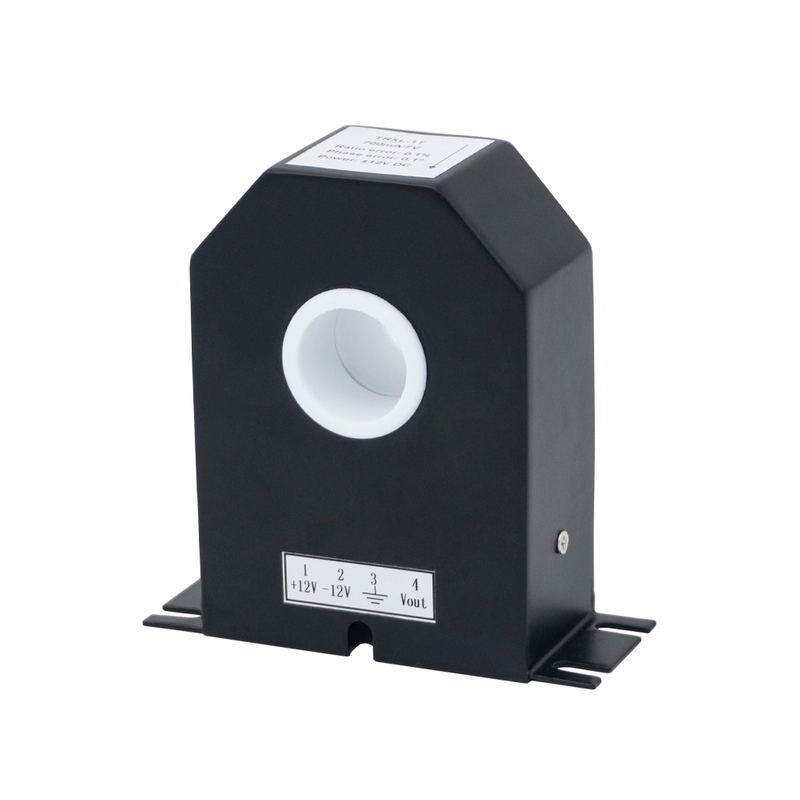

Imágenes de productos | Modelo no. | Especificación |
XL-1A 80-42-110 (φ26) | TRXLW-1T | 10 mA/10 μA |
TRXLW-1T | 20MA/20μA | |
TRXL-1T | 5MA/5V | |
TRXL-1T | 10 mA/1V | |
TRXL-1T | 700 mA/7V | |
TRXL-1T | 1a/5v | |
TRXL-1T | 200MA/5V-1A/5V | |
XL-1B 80-42-110 (φ26) | TRXL-1TW | 10 mA/1V |
TRXL-1TW | 0.5 (20a) /3.53v | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 20A/20MA | |
TRXL-1TW | 10 mA/1V | |
TRXL-1TW | 20A/20MA | |
TRXL-1TW | 700 mA/7V | |
TRXL-1TW | 50A/50MA |
Nota: Se puede personalizar de acuerdo con los requisitos del cliente (a través del diámetro del orificio, dimensiones externas, relación de transformación de parámetros)
Dibujo de instalación de contorno
