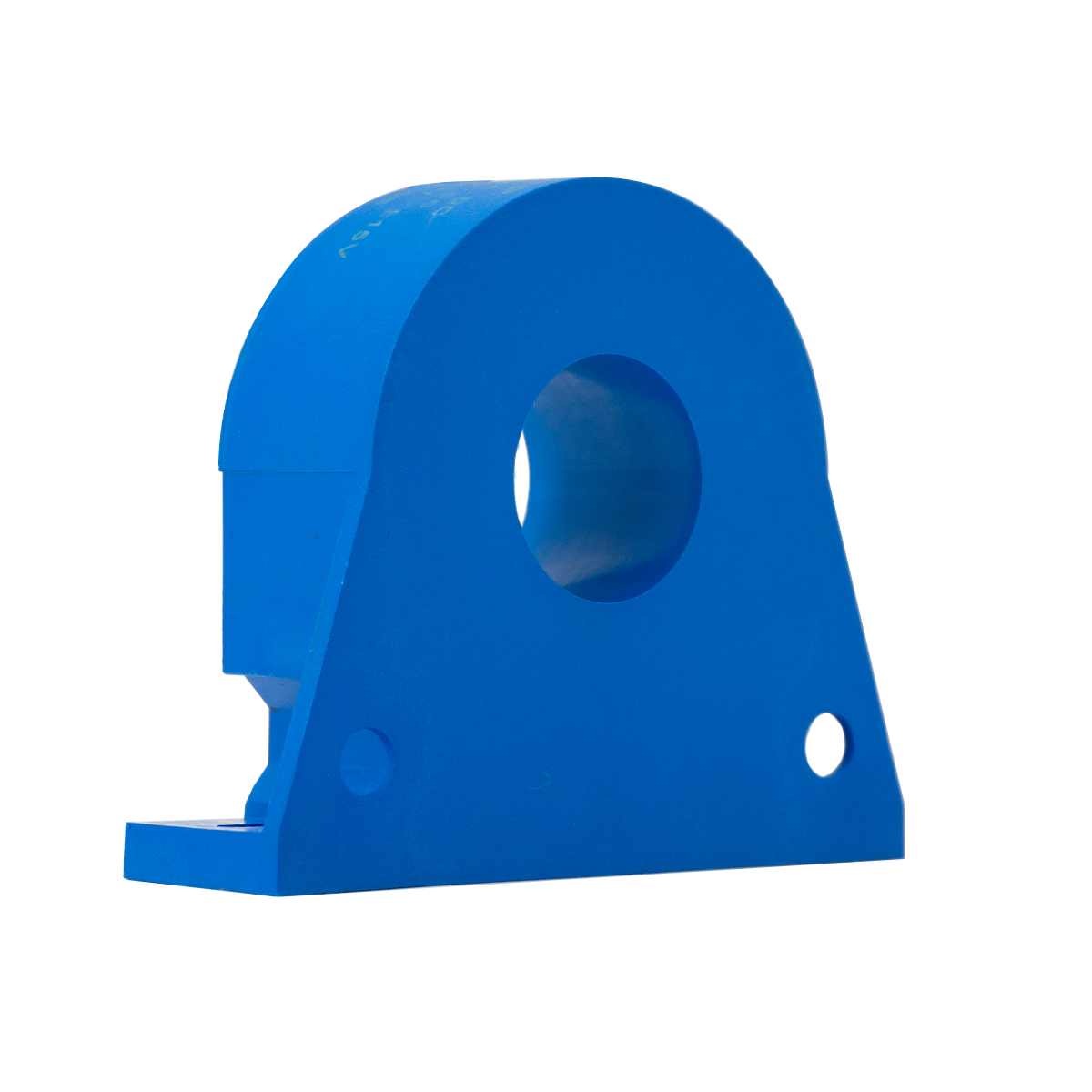

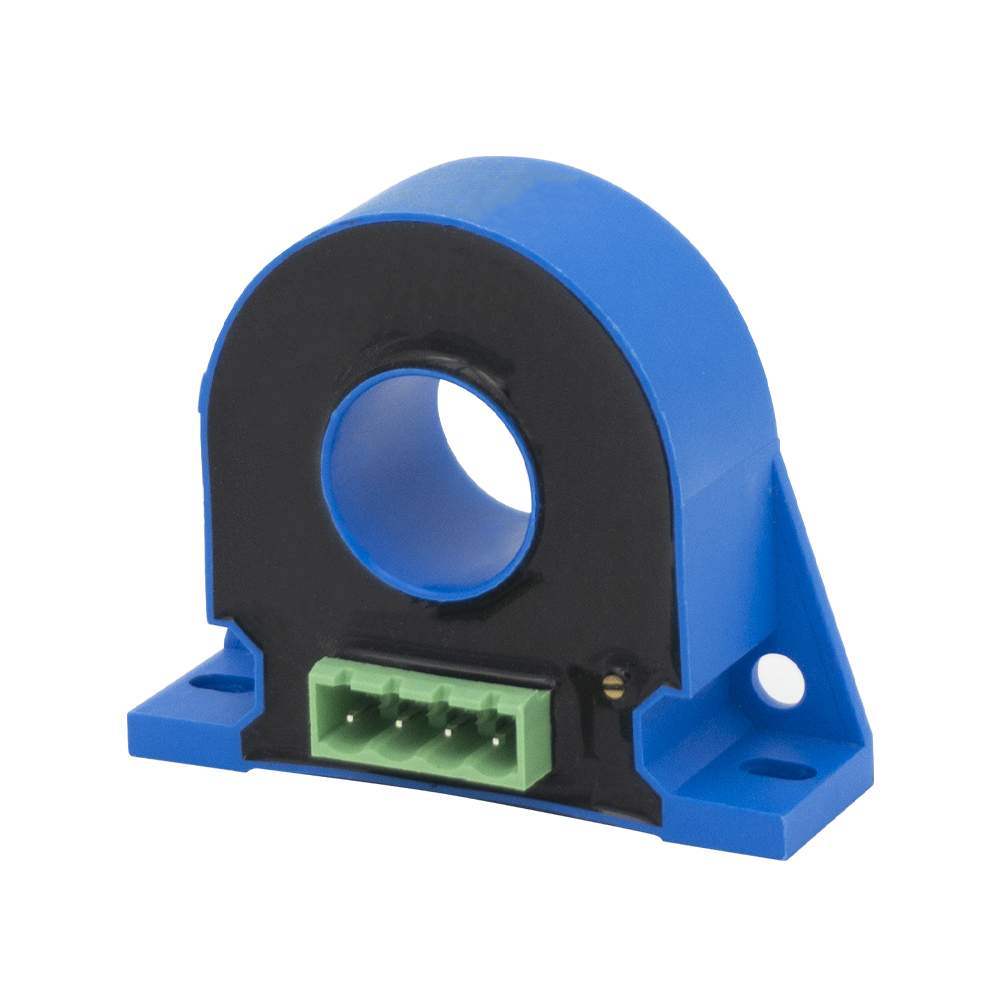

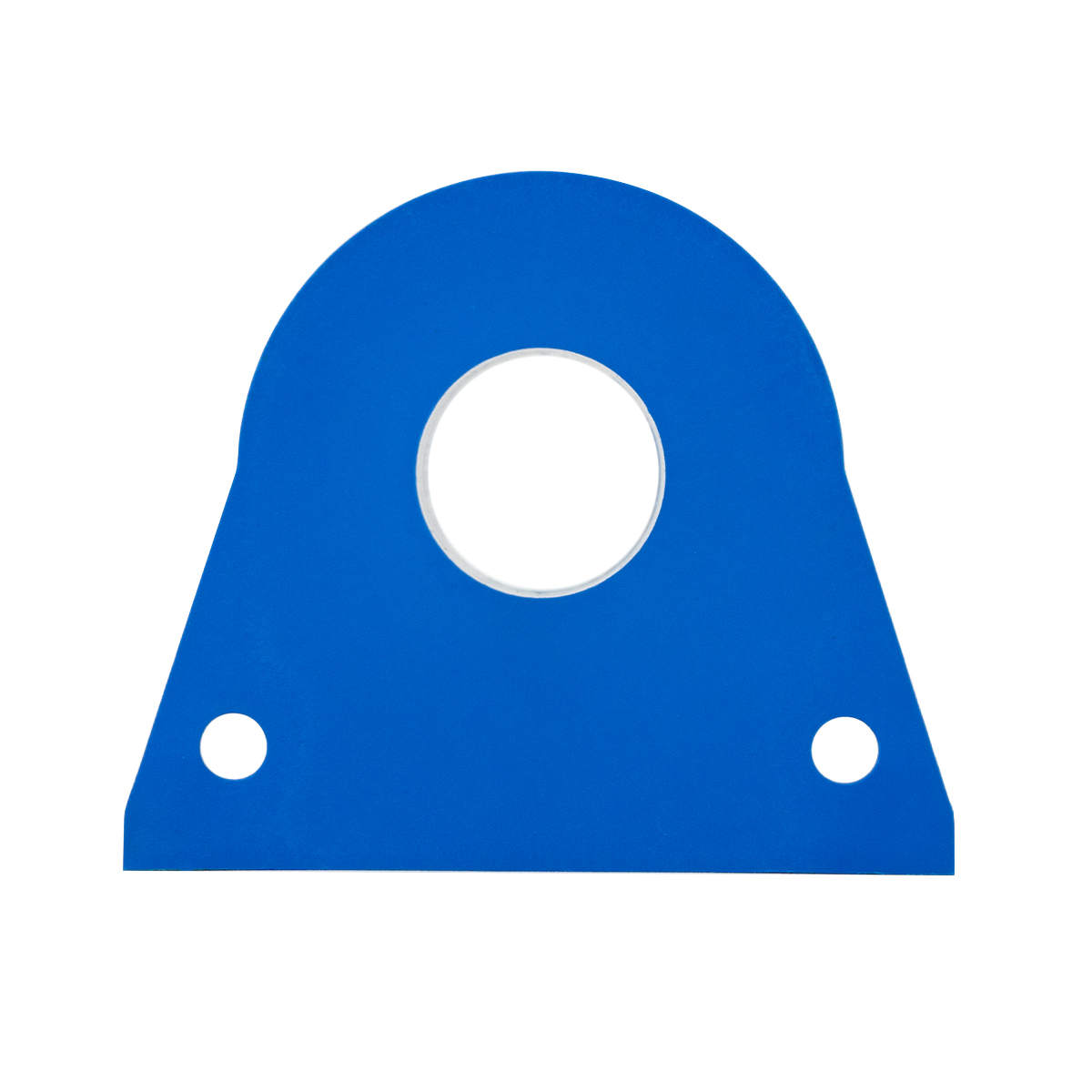

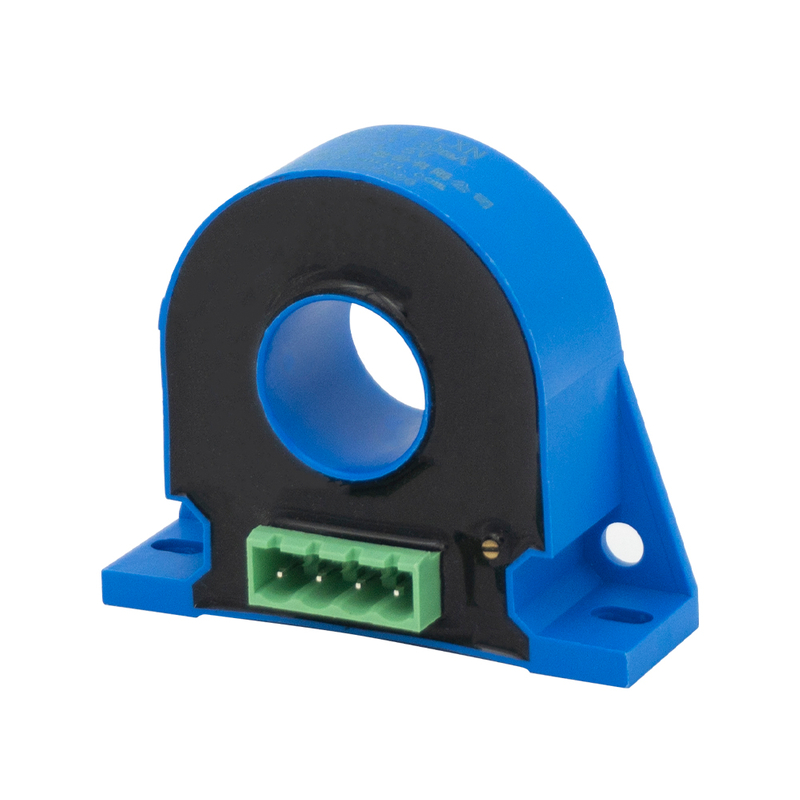

TR0215-LXN
TR
Características del producto
* El rendimiento de medición de corriente pequeña es estable.
* Excelente precisión, buena linealidad.
* Amplio rango de medición y fuerte capacidad de sobrecarga.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* El sistema de señales.
* Detección de líneas.
* Sistema de Monitoreo de Fugas.
* Medición de diferencia actual.
Parámetros del producto
Especificación | 10mA/5V | 50mA/5V | 200mA/5V | Unidad | |
I PN | Corriente de entrada nominal primaria (CC) | 10 | 50 | 200 | mamá |
I P | Rango de medición de corriente primaria | 0 ～ 15 | 0 ～ 75 | 0~300 | mamá |
V SN | Tensión de salida nominal secundaria (CC) | 5 | V | ||
V C | El voltaje de la fuente de alimentación | ± 12 ～ 15 (± 5%) | V | ||
I C | Consumo actual | ＜ 30 | mamá | ||
V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
ε L | Linealidad | ＜ 1 | %FS | ||
X | Precisión | Ta = 25 ℃: ≤ ± 0.5 | % | ||
V0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 50 | MV | ||
V OT | Deriva de temperatura de voltaje compensado | Ip =0 TA =-40~+80℃:≤±1,5 | MV/℃ | ||
T R | Tiempo de respuesta | ≤120 | EM | ||
T a | Laboral Temperatura | -40 ～+80 | ℃ | ||
T S | Almacenamiento Temperatura | -45 ～+85 | ℃ | ||
R l | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ | ||

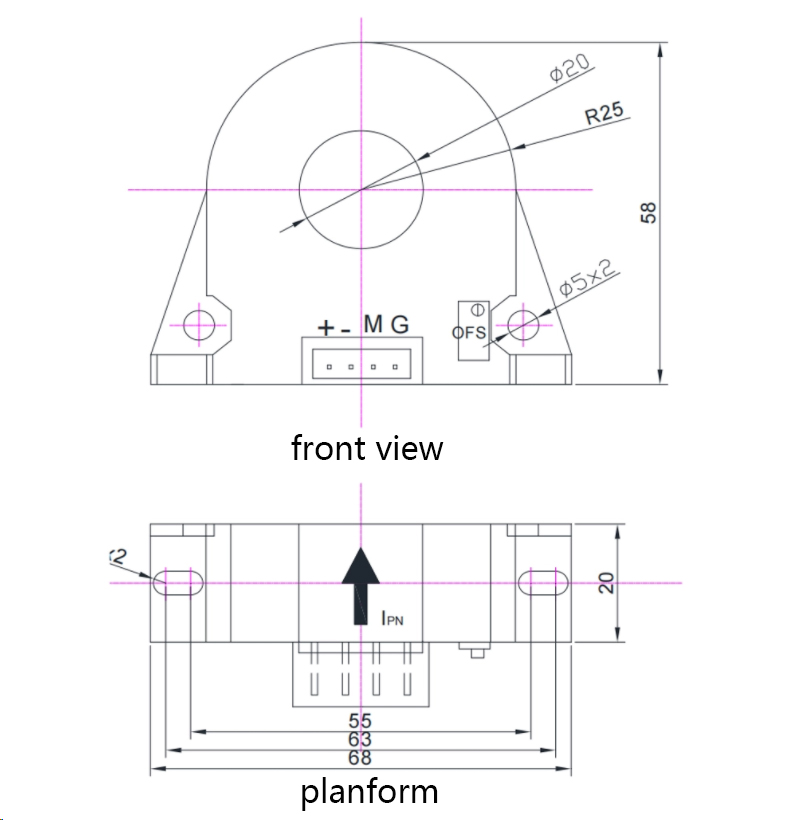

Dimensions

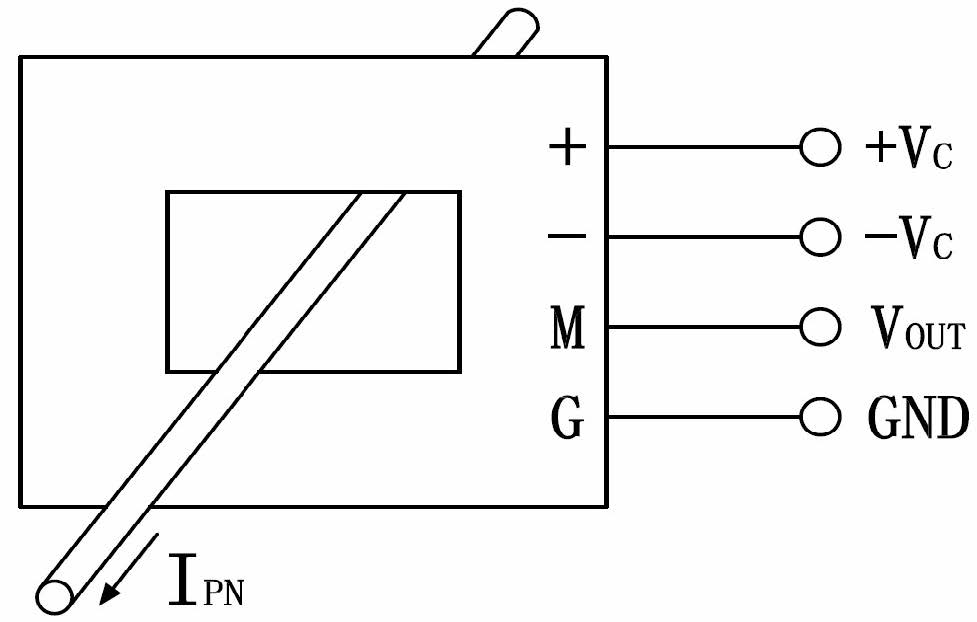

Esquema eléctrico
Nota: | ||
Yo PN : | Dirección de entrada de corriente primaria | |
+ : | Fuente de alimentación positiva de 12V/15V | |
- : | Fuente de alimentación negativa de 12V/15V | |
M: | Salida de señal secundaria | |
| GRAMO: | Tierra eléctrica | |
| OFS: | Ajuste cero | |
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
