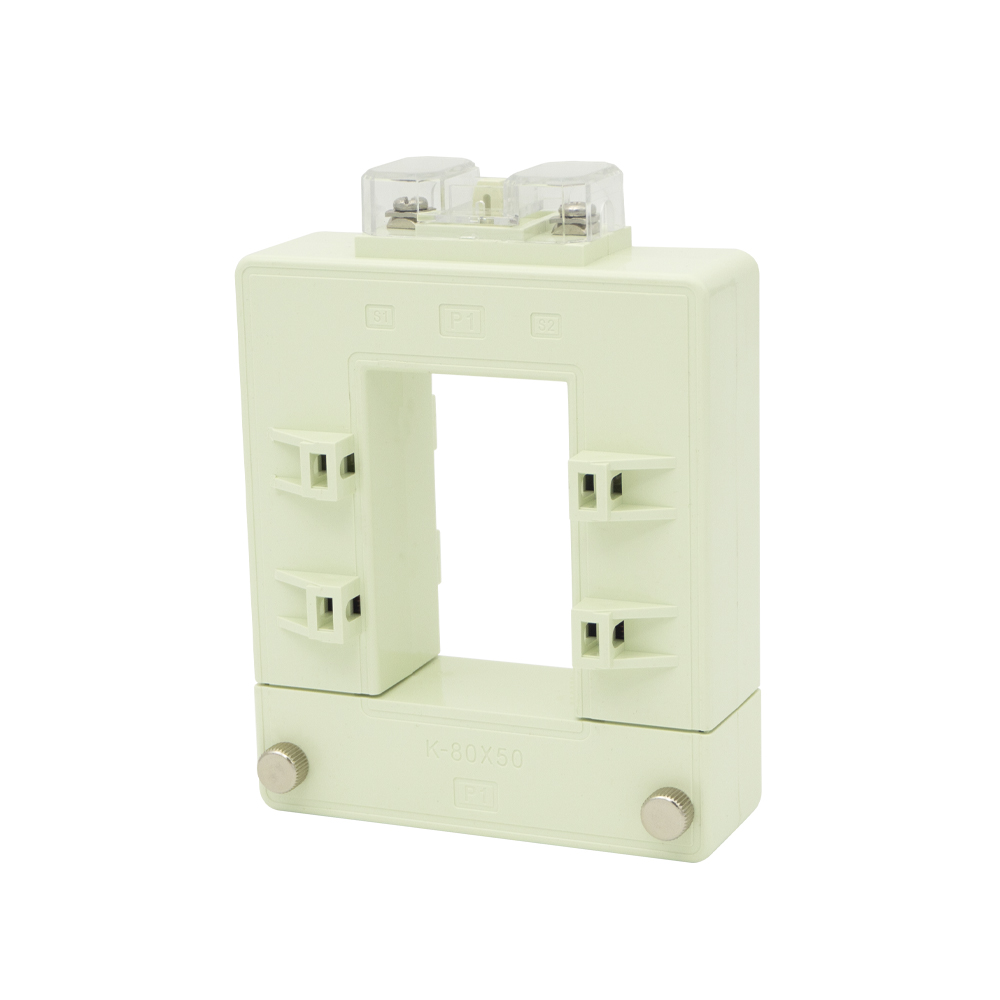

Características del producto
* Estructura separada, fácil de instalar y fácil de operar.
* El núcleo de hierro se puede dividir, la precisión es alta y el circuito magnético es pequeño.
* Para la medición actual, monitoreo y protección de líneas y equipos.
* Las ventanas internas son de grandes dimensiones y pueden pasar a través de abrazaderas, cables o barras colectoras.
Aplicación del producto
Los CT de núcleo dividido se utilizan comúnmente en auditorías energéticas, monitoreo de carga, análisis de calidad de energía y automatización industrial. Se adoptan ampliamente en edificios comerciales, centros de datos, fábricas y sistemas de energía renovable debido a su capacidad para realizar mediciones de corriente no intrusivas.
Descargar hoja de tallas
Parámetros del producto
Parámetros | Símbolo | Indicador |
Corriente de entrada nominal | In | 100A-5000A |
Corriente de salida nominal | yo | 1a, 5a |
Carga nominal | rl | 1VA-30VA |
Clase de precisión | ρ | Clase 0,5, 1,0, 1,5 |
Corriente térmica de corta duración | － | 20 × en |
Tensión soportada | Enfermedad venérea | 3000 V CA/1 min. |
Resistencia a aislamiento | － | ≥1000MΩ/500V CA |
Temperatura de funcionamiento | Ejército de reserva | -25℃-+75℃ |
Humedad ambiental | － | ≤85% |
Frecuencia de operación | f | 50-60Hz |
Valor y dimensión típicos
Tipo | Especificación | Carga nominal (VA) | Dimensiones (mm) | Tamaño de perforación (mm) | |||||
0.5 clase | 1.0 clase | 1.5 clase | W | H | D | A | E | ||
TRDP-30*20 | 100a/5a | - | - | 1.5 | 90 | 114 | 40 | 22 | 32 |
150a/5a | - | - | 2 | ||||||
200a/5a | - | 1.5 | 2.5 | ||||||
250a/5a | - | 1.5 | 3.75 | ||||||
300a/5a | 1.5 | 3.75 | 5 | ||||||
400a/5a | 2.5 | 5 | 10 | ||||||
TRDP-60*40 | 200a/5a | - | 1.5 | 2.5 | 114 | 140 | 36 | 42 | 62 |
300a/5a | 1.5 | 2.5 | 2 | ||||||
400a/5a | 1.5 | 2.5 | 2 | ||||||
500a/5a | 2.5 | 5 | 15 | ||||||
600a/5a | 2.5 | 5 | 17.5 | ||||||
750a/5a | 2.5 | 5 | 18 | ||||||
800a/5a | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*50 | 250a/5a | 1 | 1.5 | 3.75 | 122 | 160 | 40 | 52 | 82 |
300a/5a | 1.5 | 2.5 | 5 | ||||||
400a/5a | 1.5 | 2.5 | 5 | ||||||
500a/5a | 2.5 | 5 | 15 | ||||||
600a/5a | 2.5 | 5 | 17.5 | ||||||
750a/5a | 2.5 | 5 | 18 | ||||||
800a/5a | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*80 | 250a/5a | 1 | 2 | 4 | 144 | 160 | 36 | 82 | 82 |
300a/5a | 1.5 | 2.5 | 5 | ||||||
400a/5a | 1.5 | 2.5 | 5 | ||||||
500a/5a | 2.5 | 5 | 15 | ||||||
600a/5a | 2.5 | 5 | 17.5 | ||||||
750a/5a | 2.5 | 5 | 18 | ||||||
800a/5a | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
Tipo | Especificación | Carga nominal (VA) | Dimensiones (mm) | Tamaño de perforación (mm) | |||||
0.5 clase | 1.0 clase | 1.5 clase | W | H | D | A | E | ||
TRDP-100*50 | 500a/5a | 2.5 | 5 | 15 | 144 | 190 | 48 | 52 | 102 |
600a/5a | 2.5 | 5 | 17.5 | ||||||
750a/5a | 2.5 | 5 | 18 | ||||||
800a/5a | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250a/5a | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
TRDP-120*80 | 500a/5a | - | 4 | 12.5 | 152 | 200 | 40 | 82 | 122 |
600a/5a | - | 5 | 15 | ||||||
750a/5a | 2.5 | 6 | 17.5 | ||||||
800a/5a | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250a/5a | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
| 1000A/5A | 10 | 15 | 20 | ||||||
| TRDP-140*60 | 1500A/5A | 15 | 20 | 25 | 164 | 234 | 52 | 62 | 122 |
| 2000a/5a | 15 | 20 | 25 | ||||||
| 2500a/5a | 15 | 20 | 25 | ||||||
| 3000a/5a | 20 | 25 | 30 | ||||||
| 4000a/5a | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||
| TRDP-160*80 | 1000A/5A | 10 | 15 | 20 | 184 | 254 | 52 | 82 | 162 |
| 1500A/5A | 15 | 20 | 25 | ||||||
| 2000a/5a | 15 | 20 | 25 | ||||||
| 2500a/5a | 15 | 20 | 25 | ||||||
| 3000a/5a | 20 | 25 | 30 | ||||||
| 4000a/5a | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||

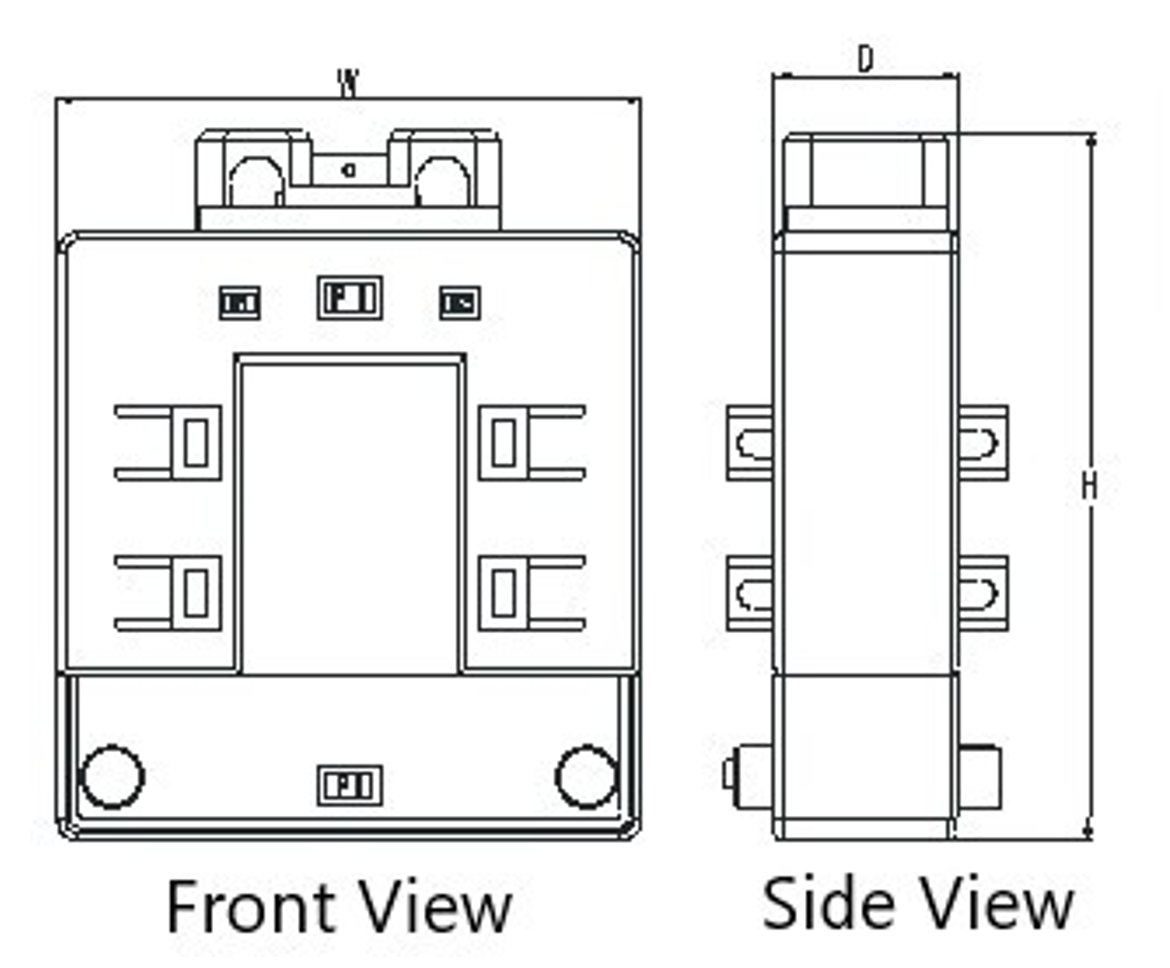

Dimensions
Precretos de instalación
* Antes de instalar el transformador de corriente abierto, se debe conectar al medidor eléctrico (u otro dispositivo de medición) dos veces para garantizar que el transformador secundario no esté abierto.
* Coloque todos los transformadores de corriente abiertos conectados con cables secundarios en el sitio y espere la instalación.
* Si la barra colectora principal en el sitio es un cable, se puede realizar la instalación; Si la barra colectora primaria es una barra de cobre, la operación en vivo requiere un nivel relativamente alto de competencia por parte del operador y requiere buenas medidas de protección de aislamiento.
* Al instalar el transformador, los objetos extraños, como las impurezas y el polvo, no deben caer en la superficie cortada del núcleo de hierro, para no afectar el rendimiento del transformador.
