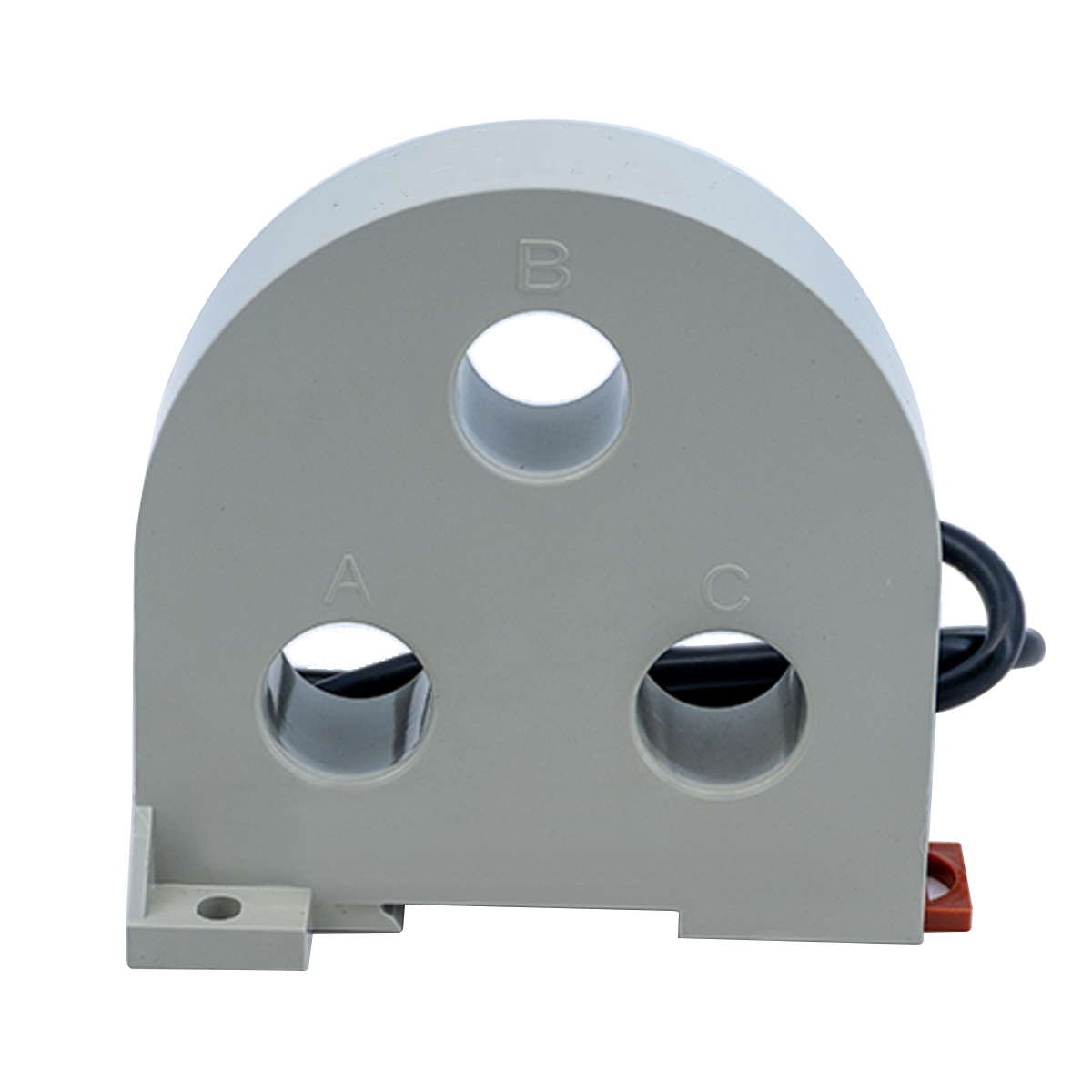

Transformador de corriente trifásico para protección de motores

Un transformador de corriente trifásico es un dispositivo eléctrico que se utiliza para medir, monitorear y proteger con precisión sistemas de energía trifásicos. Convierte altos niveles de corriente de cada fase en valores más pequeños y manejables adecuados para instrumentos de medición y relés de protección. Al proporcionar aislamiento eléctrico entre el circuito de alimentación de alto voltaje y el equipo de medición, garantiza seguridad y confiabilidad. Los CT trifásicos se utilizan comúnmente en distribución de energía, automatización industrial y sistemas de gestión de energía para detectar sobrecargas, fallas y cargas desequilibradas. Con alta precisión y estabilidad, desempeñan un papel vital en el monitoreo eficiente de la energía y el mantenimiento de un rendimiento óptimo de las redes eléctricas.

Estado de Disponibilidad:



Preguntar

Características principales

Características del producto

* Amplia sobrecarga y excelente consistencia.

* Se pueden convertir diferentes corrientes de entrada en un valor estándar unificado, lo cual es conveniente para la adquisición de señales.

* Varios métodos de instalación, instalación de PCB opcional y métodos de fijación de pernos.

* Varias estructuras de forma están disponibles.

Aplicación del producto
Los transformadores de corriente trifásicos se utilizan ampliamente en sistemas de distribución de energía, , paneles de control industriales , , sistemas de gestión de energía y redes inteligentes. Desempeñan un papel clave en el monitoreo de las corrientes de carga, la detección de fallas, la mejora de la eficiencia energética y la garantía de la seguridad en redes eléctricas comerciales e industriales.

Parámetros del producto

Rendimiento eléctrico

Temperatura de funcionamiento

-25 ℃ ~ +55 ℃/- 40 ℃ ~ ~ +85 ℃ opcional

Humedad relativa

≤90%HPA

Aislamiento interno

Resina epoxídica

Resistencia a aislamiento

>500 MΩ/500 VCC

Fuerza media

2500 V CA/1 min.

Soportar voltaje de impulso

5000 V (1,2/50 μs)

Onda de relámpago estándar）

Frecuencia de operación

50 ～ 400Hz

Clase de precisión

De acuerdo a

(IEC 61869-2) o

(GB 20840.2-2014)

precisión 0,5, clase 1,0

Respetuoso con el medio ambiente

Según el requisito de RoHS

Proceso de dar un título

Según CE

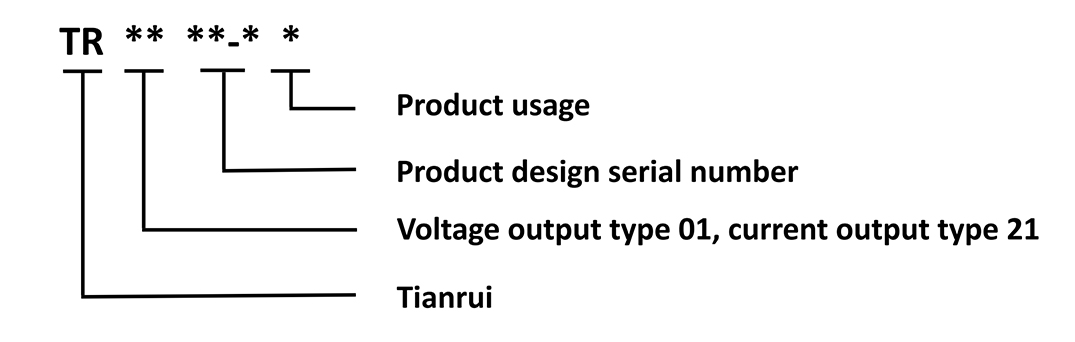

Definiciones de modelo

Transformador de corriente trifásico

Valor típico de los productos

Tipo	Entrada nominal (CA) Corriente de entrada / Voltaje de salida	Exactitud Clase	Sobrecarga Veces)	Duración Veces)	Aplicable Motor Potencia (kW)	Dimensiones)	Instalación Método
TR0161B	2A/0,11 V, 0,1765 V, 0,353 V 5A/0,11 V, 0,1765 V, 0,353 V 6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	≤22	LWH-ID 100-28-39-10	Fijación con tornillos

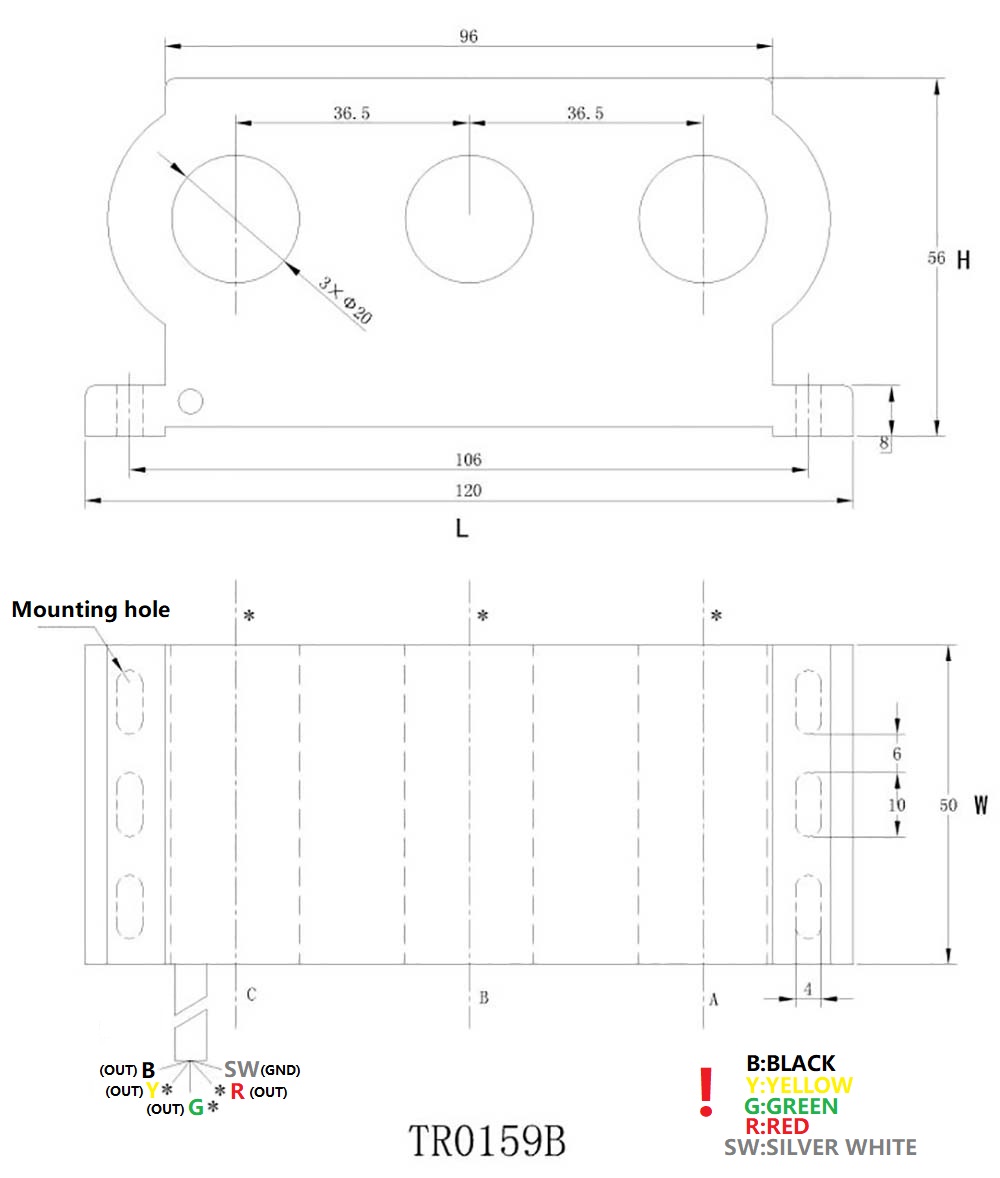

TR0159B	10A/0,11V, 0,1765V, 0,353V 40A/0,11 V, 0,1765 V, 0,353 V 80A/0,11 V, 0,1765 V, 0,353 V 100A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	12,5~50	LWH-ID 120-50-56-20	Fijación con tornillos

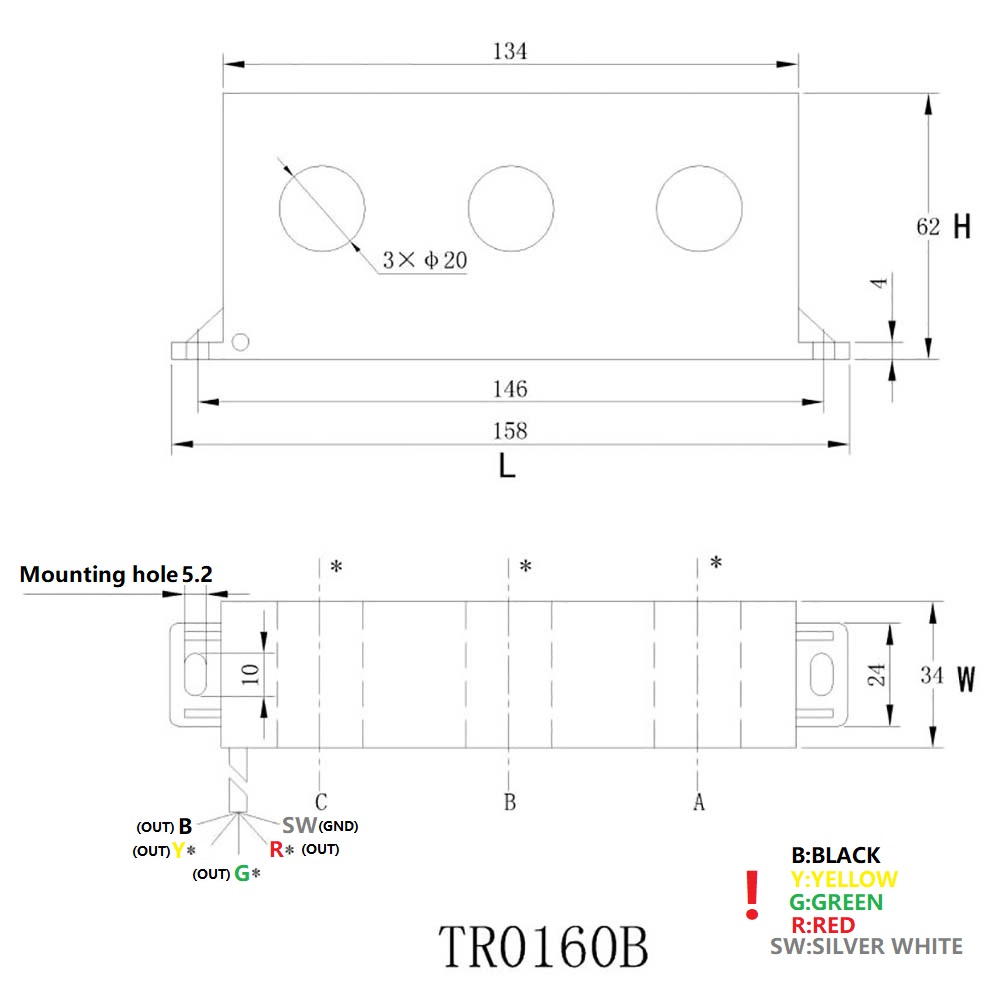

TR0160B	6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	≤110	LWH-ID 158-34-62-20	Fijación con tornillos

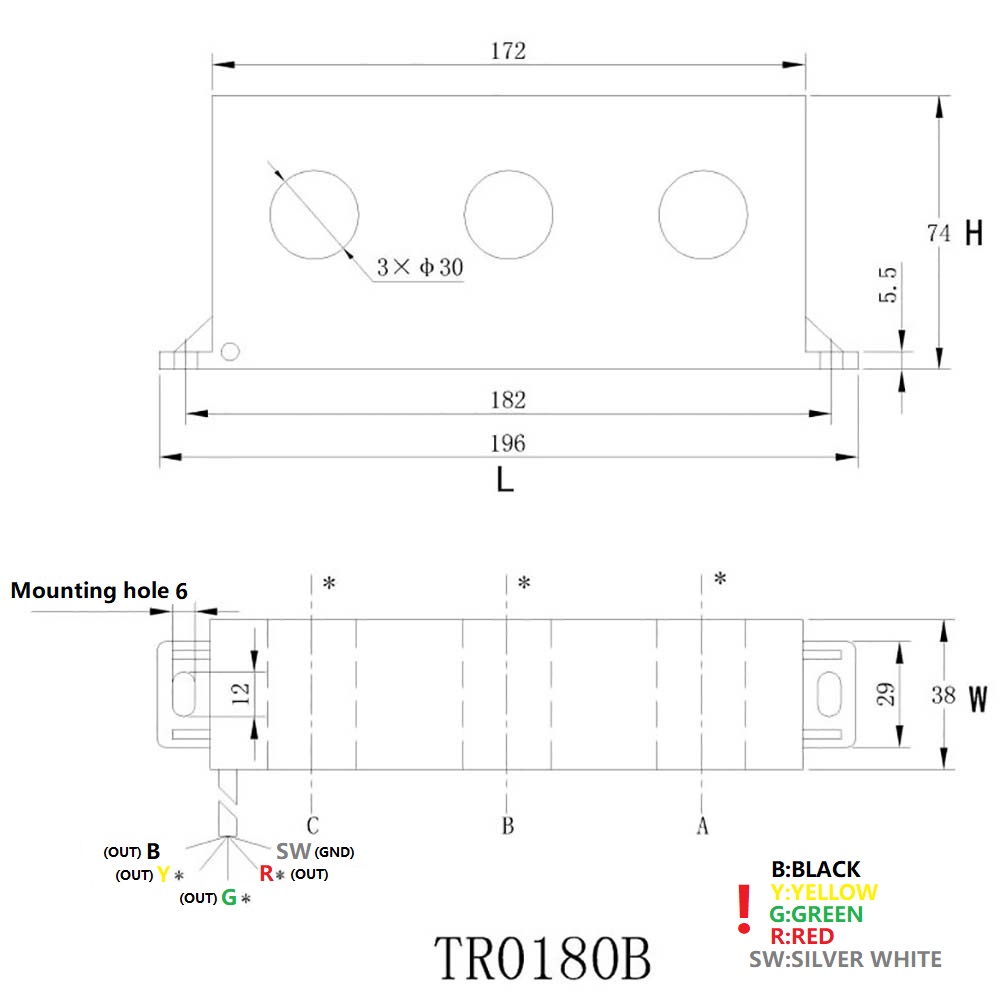

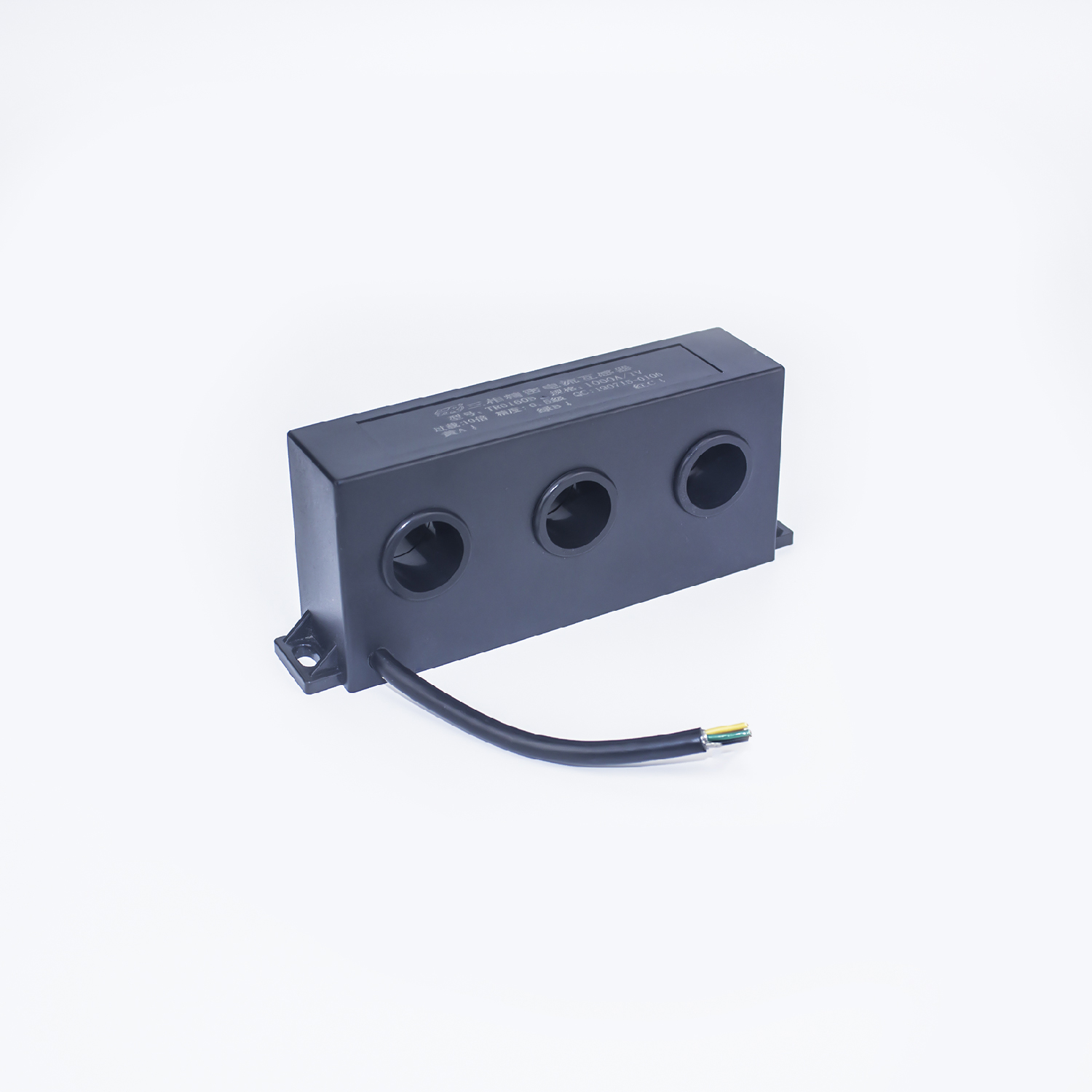

TR0180B	100A/0,11V, 0,1765V, 0,353V 120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353	0,5 clase	10	2	50~160	LWH-ID 196-38-74-30	Fijación con tornillos

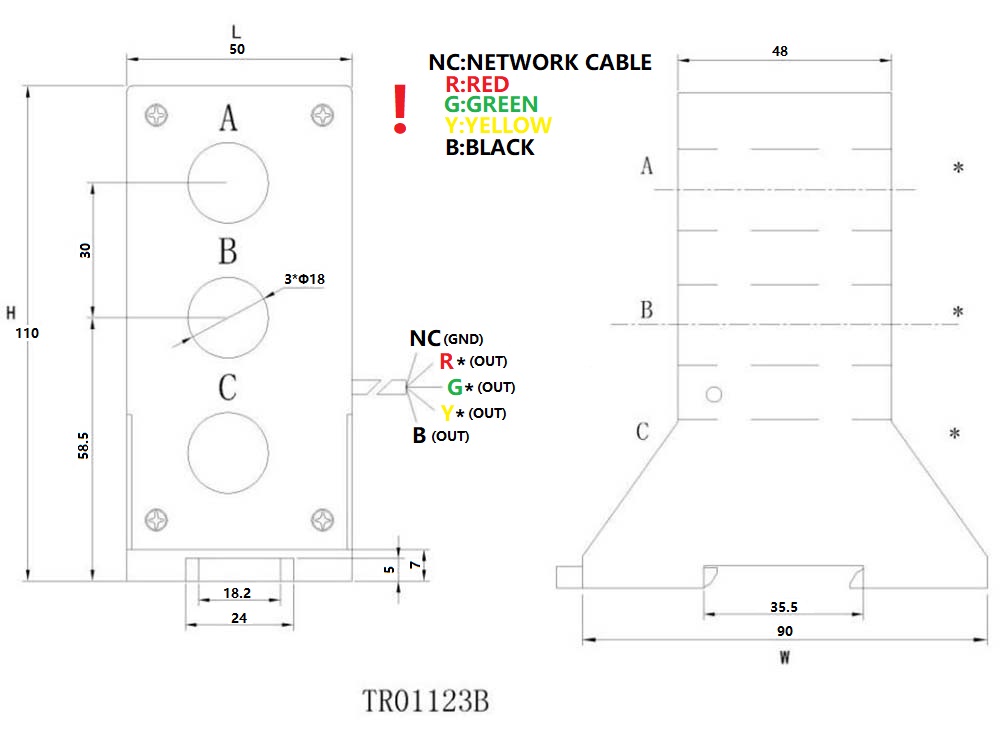

TR01123B	6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	≤75	LWH-ID 50-90-110-18	Estándar broche de riel o fijación con tornillos

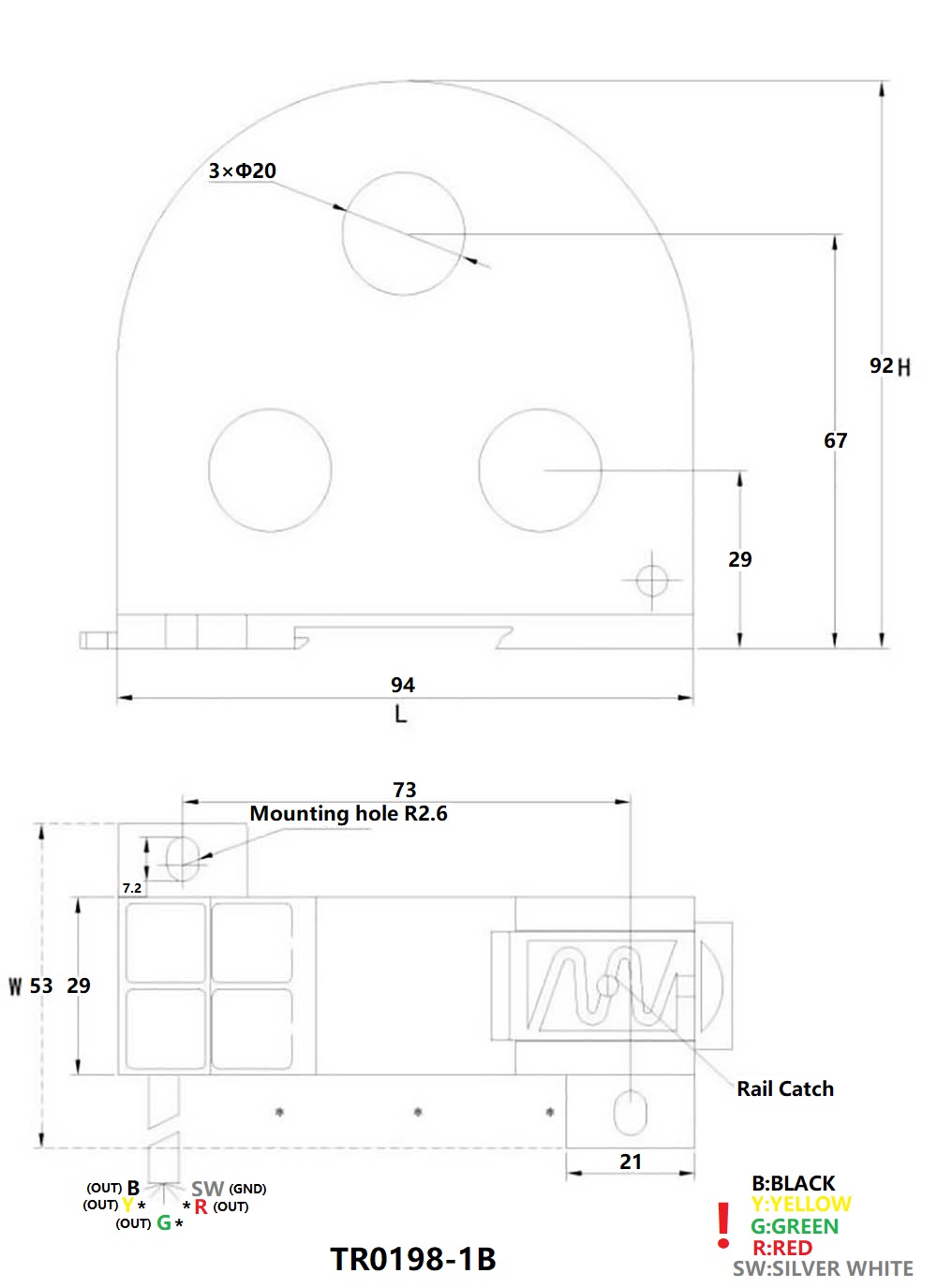

TR0198-1B	6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	≤75	LWH-ID 94-53-92-20	Estándar broche de riel o fijación con tornillos

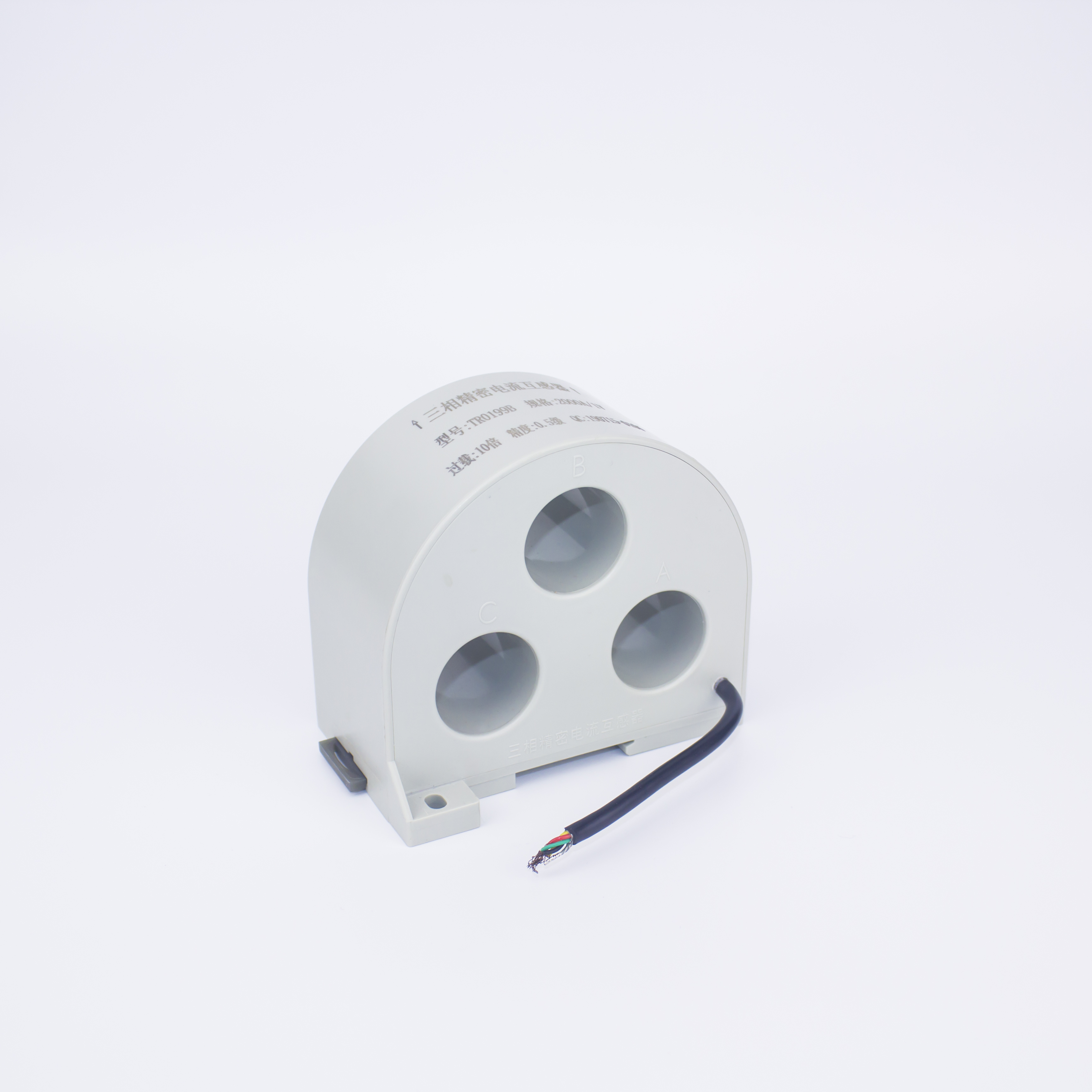

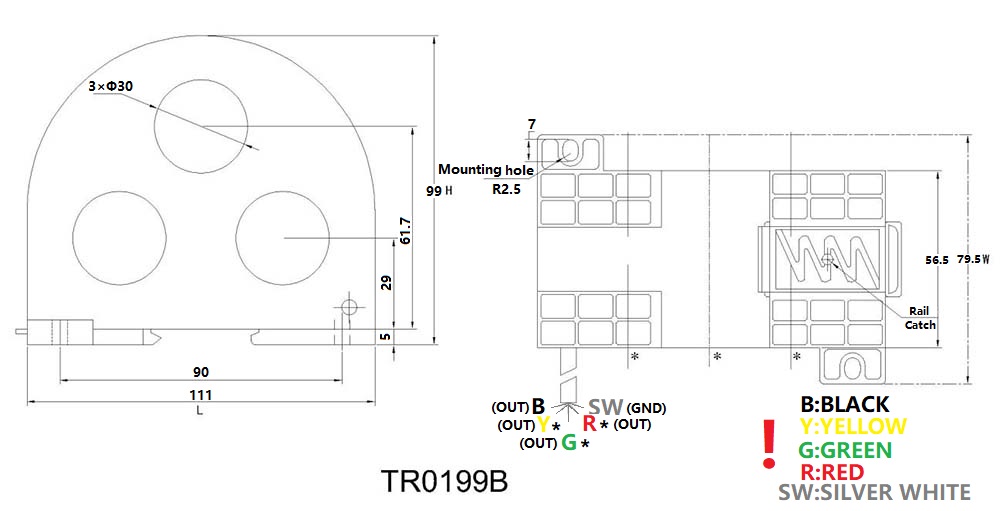

TR0199B	100A/0,11V, 0,1765V, 0,353V 120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	50~160	LWH-ID 111-79.5-99-30	Estándar broche de riel o fijación con tornillos

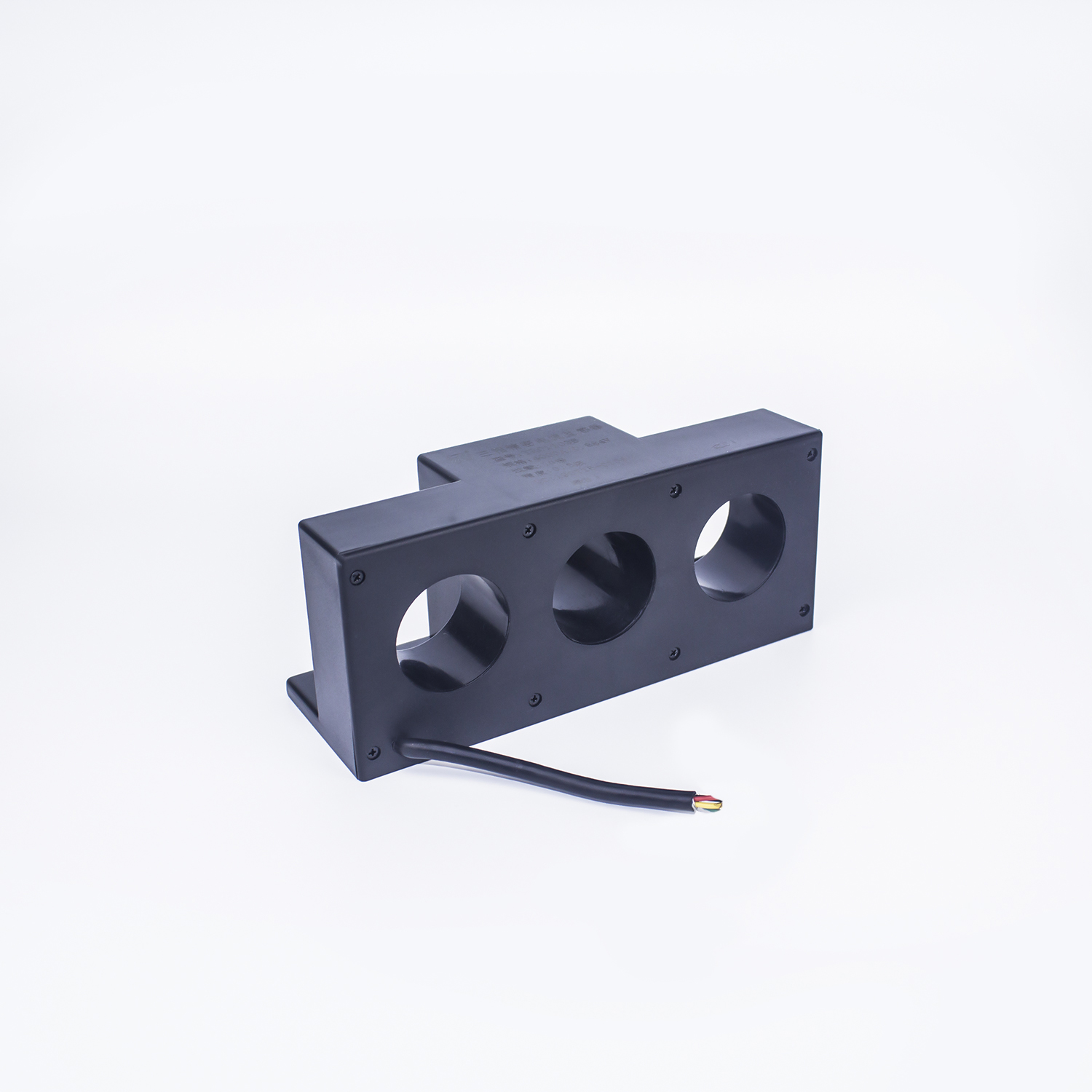

TR01103B	120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353V 400A/0,11V, 0,1765V, 0,353V	0,5 clase	10	2	50~220	LWH-ID 184-65-78-40	Fijación con tornillos
