Transformador actual en miniatura: funciones, características, principio de trabajo y aplicaciones

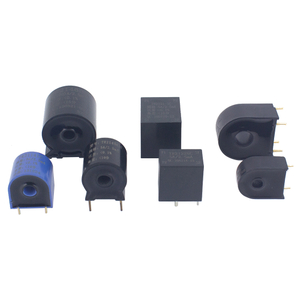

Un transformador de corriente en miniatura (Mini CT) es un tipo compacto de transformador de corriente diseñado para una medición de corriente precisa en espacios limitados. Sigue los mismos principios operativos básicos que los CT convencionales, pero está optimizado para el tamaño, la eficiencia y la integración en los sistemas electrónicos. Con el aumento de las redes inteligentes, los dispositivos IoT y los equipos de eficiencia energética, los CT en miniatura se han vuelto cada vez más importantes en las aplicaciones industriales y residenciales.

Funciones y características clave

La función principal de un transformador de corriente en miniatura es medir la corriente alterna (CA) y proporcionar una señal reducida adecuada para fines de monitoreo, protección o control. Más allá de la simple medición de corriente, garantiza el aislamiento eléctrico entre los circuitos primarios de alto voltaje y los circuitos secundarios de bajo voltaje, mejorando así la seguridad.

Las características clave incluyen:

Tamaño compacto: diseñado para instalación en dispositivos pequeños como medidores inteligentes, circuitos montados en PCB e instrumentos portátiles.

Alta precisión: los Mini CT pueden alcanzar niveles de precisión de clase adecuados para una medición de energía precisa.

Bajo consumo de energía: el diseño optimizado del devanado y del núcleo reduce la carga en los circuitos de medición.

Aislamiento de seguridad: proporciona aislamiento galvánico, lo que garantiza que las corrientes primarias peligrosas nunca lleguen a los componentes electrónicos sensibles.

Salida versátil: según el diseño, la salida puede ser en forma de señales de corriente o voltaje compatibles con microcontroladores e instrumentos de medición.

Durabilidad: construido con núcleos magnéticos de alta permeabilidad y carcasa encapsulada, lo que permite el funcionamiento en diferentes temperaturas y condiciones ambientales.

Principio de trabajo

El principio de funcionamiento de un transformador de corriente en miniatura se basa en la ley de inducción electromagnética de Faraday. Cuando la corriente alterna fluye a través del conductor primario (que puede ser una sola vuelta que pasa a través del núcleo del CT), genera un campo magnético. Este flujo magnético es capturado por el núcleo laminado o de ferrita, induciendo una corriente o voltaje proporcional en el devanado secundario.

Escenarios de aplicación

Los CT en miniatura de medidores de energía inteligentes
se utilizan ampliamente en medidores inteligentes residenciales, comerciales e industriales. Su precisión y huella pequeña permiten a los proveedores de energía registrar datos de consumo precisos y permitir la facturación dinámica o el equilibrio de carga.

Los sistemas de monitoreo de energía
en la automatización de edificios y los centros de datos, los CT en miniatura proporcionan datos actuales en tiempo real a los sistemas de gestión de energía. Esto ayuda a detectar cargas anormales, optimizar la distribución de energía y reducir el desperdicio.

Protección y control del motor
mediante el monitoreo de la corriente dibujada por motores, Mini CTS puede detectar condiciones de sobrecarga, parada o falla. Están integrados en controladores de motor y relés de protección industrial para evitar daños costosos.

Las fuentes de alimentación ininterrumpidos (UPS) y la electrónica de potencia
en suministros de alimentación compactos y sistemas UPS, Mini CTS permiten comentarios actuales precisos para la regulación y la protección. Su respuesta rápida ayuda a mantener la estabilidad del sistema durante las fluctuaciones de carga.

Los dispositivos IoT y Smart
con el aumento de casas inteligentes y dispositivos conectados, CT en miniatura juegan un papel en la monitorización de energía a nivel de enchufe, la identificación de carga y la optimización de la eficiencia.

Sistemas de energía renovable
en inversores solares y turbinas eólicas, los CT en miniatura miden el flujo de corriente para optimizar la conversión de energía y proporcionar protección en condiciones de falla.

Tendencias futuras

A medida que crece la demanda global de eficiencia energética y sostenibilidad, los transformadores de corriente en miniatura evolucionarán con:

Integración con circuitos digitales para interfaz directa de microcontroladores.

Ancho de banda y linealidad mejorados, lo que permite una medición precisa de componentes fundamentales y armónicos.

Tecnología de aislamiento mejorada para cumplir con requisitos más estrictos de seguridad y compacidad.

Amplia implementación en cargadores de vehículos eléctricos, redes inteligentes y sistemas de generación distribuida.

Conclusión

Los transformadores de corriente en miniatura son componentes vitales en los sistemas eléctricos modernos y combinan precisión, compacidad y seguridad. Su principio de funcionamiento sigue arraigado en la inducción electromagnética clásica, pero su diseño se ha perfeccionado para adaptarse a las necesidades de las tecnologías de próxima generación. Desde contadores inteligentes hasta energía renovable, los CT en miniatura seguirán desempeñando un papel clave en la gestión energética eficiente y segura.
