TR2145CB
TR
400000
100
llevar a la fuerza

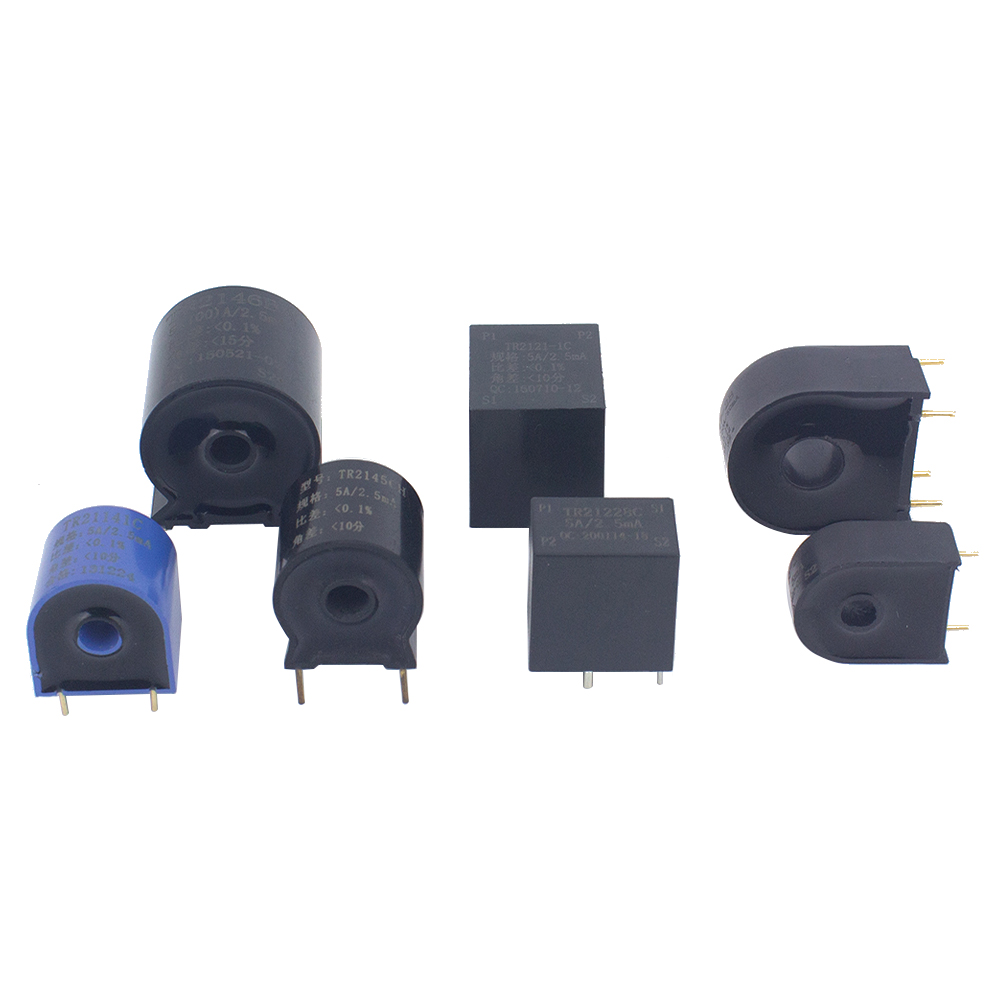

Un transformador de corriente en miniatura (Mini CT) es un dispositivo compacto y de alta precisión diseñado para medir corriente alterna (CA) en espacios confinados o sistemas eléctricos de pequeña escala. Funciona según el mismo principio fundamental que un transformador de corriente convencional (inducción electromagnética), pero está diseñado con un núcleo y una estructura de devanado más pequeños para proporcionar una medición de corriente precisa en entornos de instalación limitados.
Cuando la corriente fluye a través del conductor primario, genera un campo magnético que induce una corriente proporcional en el devanado secundario del CT en miniatura. Esta corriente inducida luego se transmite a dispositivos de medición o monitoreo como medidores, transmisores o relés de protección. A pesar de su pequeño tamaño, un transformador de corriente en miniatura garantiza una precisión, estabilidad y rendimiento lineal excelentes, incluso a niveles de corriente bajos.
Los CT en miniatura se utilizan ampliamente en aplicaciones que requieren un diseño compacto y alta confiabilidad, incluidos medidores inteligentes, sistemas de monitoreo de energía, paneles de control industrial, analizadores de energía y protección de equipos electrónicos. Su tamaño reducido los hace ideales para su instalación en placas de circuitos densamente empaquetadas o dentro de dispositivos eléctricos modulares. También son adecuados para sistemas de bajo voltaje y circuitos de medición de CC cuando se combinan con circuitos de acondicionamiento de señal adecuados.
Estos transformadores generalmente están diseñados con encapsulación de resina epoxi o gabinetes de plástico para garantizar la seguridad y durabilidad del aislamiento. Muchos modelos proporcionan señales de salida como niveles de 1A, 5A o mA, compatibles con instrumentos de medición estándar. Además, presentan un error de fase bajo, alta sensibilidad y una amplia respuesta de frecuencia, lo que los hace adecuados para mediciones precisas de energía y monitoreo de corriente.
En resumen, los Mini Transformers combinan una estructura compacta, alta precisión y fácil integración, ofreciendo una solución eficiente para la gestión energética moderna y los sistemas de medición inteligentes. Es un componente indispensable en las aplicaciones eléctricas inteligentes y miniaturizadas de hoy en día.
Aplicación
Aplicar al monitoreo de instrumentos multifunción, instrumentos de detección inteligentes, medidores electrónicos de vatios-hora y sistemas de control de edificios.
| Parámetros del producto | ||||
| Parámetros de rendimiento eléctrico | Temperatura de operación | -25 ℃～+55 ℃/-40 ℃ ~～+85 ℃ Opcional | Humedad relativa | ≤90%HPA |
| Aislamiento interno | Resina epoxídica | Resistencia a aislamiento | ＞ 500 m ohms/500vdc | |
| Fuerza media | 3000VAC/min | Voltaje de impulso de soporte | 5000V （1.2/50μssstandard Lightning Wave） | |
| Frecuencia de operación | 50 ～ 400Hz | Clase de precisión | Según （IEC 61869-2） Clase 0.1 ,0.2 y （JBT/10665-2016） 0.1 ,0.2 | |
| Amigable con el medio ambiente | De acuerdo con el requisito de ROHS; | |||
| Valor típico de los productos | |||||||
| Tipo | Corriente de entrada nominal (C.A) | Corriente de salida nominal (AC) | Relación | Tiempos de sobrecarga máximos | Carga secundaria (ohmios) | Clase de precisión | Dimensiones （mm） |

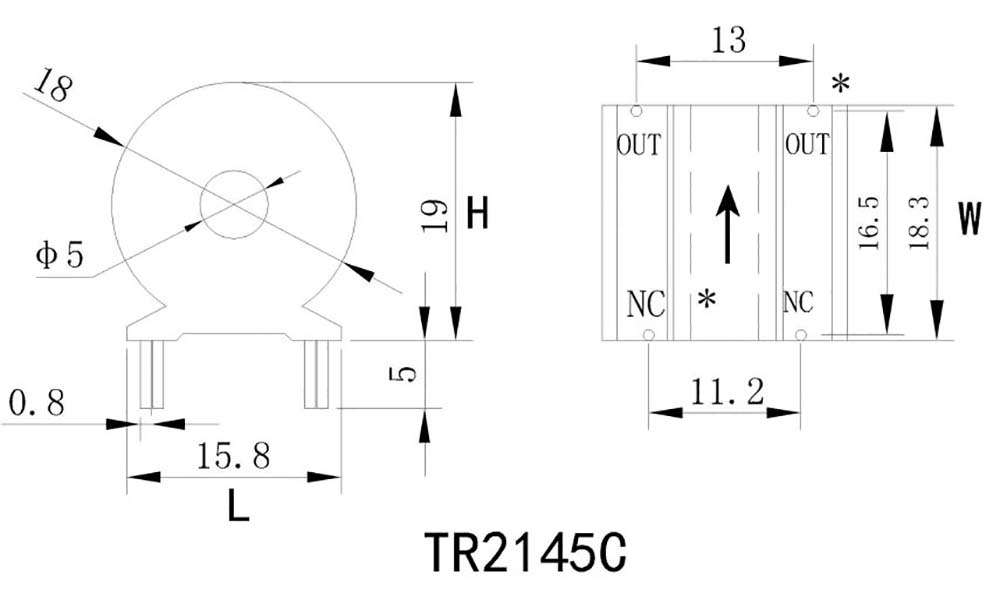

| TR2145CB | 0 ～ 5a | 0 ～ 5MA | 1000: 1 2000: 1 2500: 1 | 20 | ≤20 | 0.1, 0.2 | LWH 15.8-17.3-19 |
