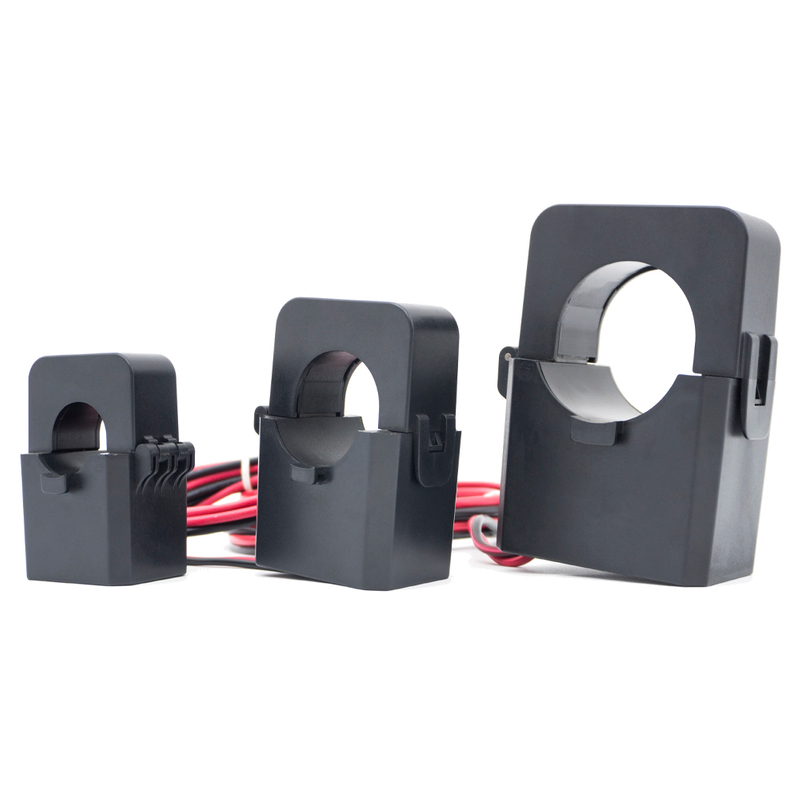

TRSK-FK
TR
Características del producto
* La estructura de la hebilla es fija y la estabilidad es buena.
* De acuerdo con las especificaciones del cable utilizado en el circuito principal, existen varios diámetros de orificio central .
* Amplio límite de cantidad y fuerte capacidad antisaturación. Rango de corriente primaria nominal: 1 ~ 1000 A, rango de corriente secundaria nominal: 0 ~ 5 A, el rango de relación de transformación de corriente puede alcanzar 100:1 ~ 10000:1.
* Proporciona una variedad de métodos de salida combinados: al emitir corriente de nivel de amperios, puede usar terminales de cable de PVC solos, generar corriente de nivel Ma, puede elegir terminales de recolección integrados de tres frases y elegir una variedad de interfaces de señal.
* Adopte un núcleo de alta permeabilidad magnética, buena linealidad y alta sensibilidad.
Aplicación del producto
Proyecto de reconstrucción de la red de energía rural, monitoreo ambiental en línea, consumo de energía de lucha contra incendios inteligente, sistema de distribución de energía de bajo voltaje, sistema de consumo de energía inteligente, medición de la electricidad, análisis de calidad de energía y recolección de señales de equipos eléctricos, equipos de iluminación como instalaciones de alimentación, sistemas de conexión a tierra de corriente pequeña, etc.
Descargar hoja de tallas
TRSK-24A.pdf TRFK-24A.pdf Parámetros del producto
| Eléctrico actuación | Temperatura de funcionamiento | -40°C-+70°C | Humedad relativa | ≤90% |
| Nivel de voltaje | 0.4/0.66/0.72kv | Rango lineal | 5%-120% | |
| Corriente de entrada nominal | 0-1500A | Frecuencia nominal | 50/60Hz | |
| Capacidad nominal | 0-5VA | Frecuencia de potencia Tensión soportada | 3kV AC/1min | |
| Clase de precisión | 0,5, 1,0 | Rigidez dieléctrica | ≥1000Ω/500VCC | |
| Mecánico estructura | Caparazón | PA/PCInflamabilidad calificación 94-V0 | Método de salida | Cable forrado de PVC/terminal de cristal RJ12/ PS/2 Interfaz macho de cabeza redonda |
| Bobina de bobinado | PBT | Estructura de apertura-cierre | Quebrar | |
| Material central | Acero al Silicio/ Ferrita de manganeso y zinc | Plan de construcción | Bridas de nailon incluidas y cables fijos |
Definición de modelo

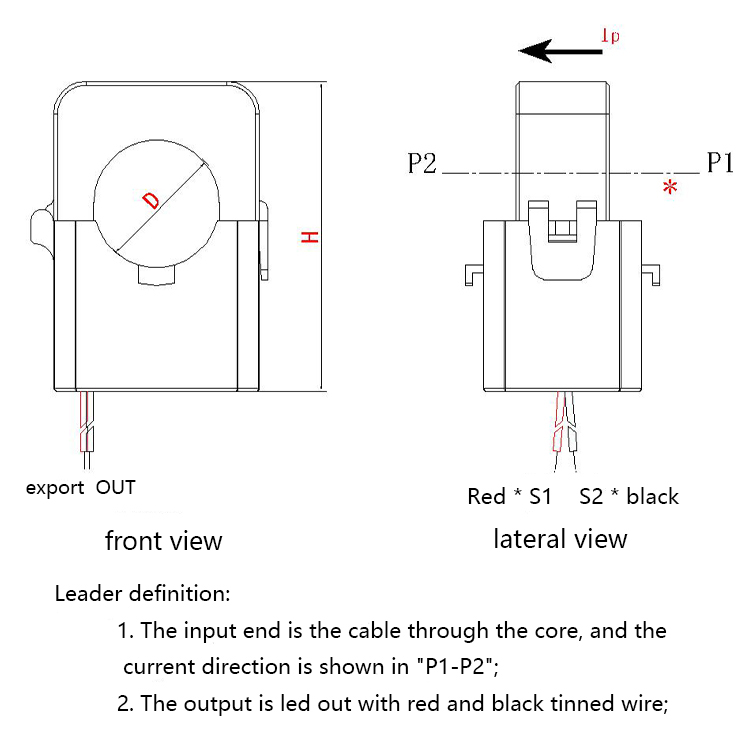

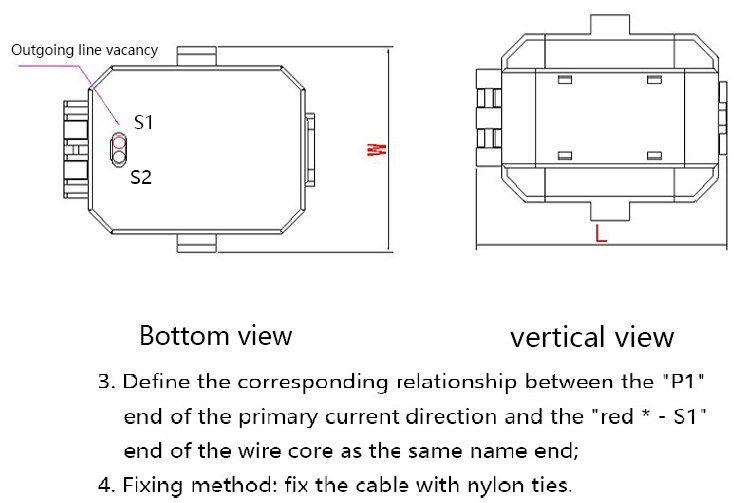

Valor y dimensión típicos
Modelo de producto | Entrada nominal | Salida nominal | Clase de precisión | Dimensiones (mm) | |||
D | L | W | H | ||||
TRFK-10A | 0-75A | 0-50 mA (0-1,0 V) | 0.2S 0.3S 0.5s 0.5s | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 0-150A | 0-100 mA (0-2,5 V) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24a | 0-250A | 0-100 mA (0-5,0 V) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 0-500A | 0-100 mA (0-7,0 V) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 0-800A | 0-100 mA (0-7,0 V) | 50.0 | 88.0 | 59.0 | 114 | |
TRSK-10A | 5-100A | 0-200 mA (0,5 VA) | 0.5s 0.5s 1.0S 3.0S | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 5-150A | 0-1A(0,5VA 1VA) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24a | 10-300A | 0-5A(0,5VA 2,5VA) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 10-600A | 0-5A(0,5VA 3,75VA) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 10-1500A | 0-5A(0,5VA 5VA) | 50.0 | 88.0 | 59.0 | 114 | |

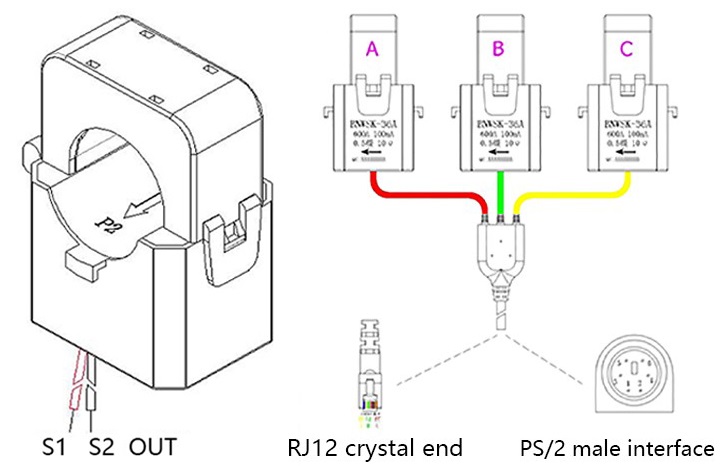

Diferentes modos de salida de productos
