D de la serie D Transformador de corriente de tipo de núcleo dividido para medición de temperatura impermeable al aire libre

Compartir con:

D de la serie D Transformador de corriente de tipo de núcleo dividido para medición de temperatura impermeable al aire libre

Serie TR-D de cierre de agua abierto al aire libre que toman electricidad de electricidad y temperatura de medición del transformador de corriente, con las funciones de la medición de corriente, el voltaje de la aguja de punción que toma electricidad y la recolección de temperatura del cable. Diseño integrado intensivo, estructura de apertura y cierre, fácil instalación. La corriente calificada primaria recomendada es 50A ~ 600A, y la salida secundaria se extrae mediante un cable protegido de cinco núcleos. La señal de salida es la corriente secundaria, el voltaje primario y la temperatura del cable, la linealidad, puede realizar las funciones del sensor múltiple y se usa ampliamente en medidores de potencia multifunción.

Estado de Disponibilidad:



Preguntar

Modelo:
TR-D
Marca del producto:
TR

Característica del producto

Características del producto

* Estructura abierta y cerrada, fácil de instalar en el sitio y fácil de operar. Instalación o eliminación rápida y fácil sin desconectar el cable primario en prueba, efectivo para pruebas de corriente seguras y fáciles.

* Todas las piezas de operación manual son aisladores, que pueden operarse bajo tensión y pueden derivarse en cualquier posición del cable.

* La concha adopta el proceso de moldeo integrado de soldadura por fusión ultrasónica, y la estructura de devanado del núcleo magnético está fundido con resina epoxi y el nivel impermeable puede ser IP66.

* Adopta alta linealidad magnética, buena y alta sensibilidad.

Aplicación del producto

Sistema de monitoreo eléctrico de incendio, sistema de monitoreo de energía de equipos de incendio, sistema de consumo de energía inteligente, cuadrícula inteligente de energía de bajo voltaje, sistema de conexión a tierra de corriente pequeña, protección de relé, sistema de protección del motor, etc. Para medir corriente, monitoreo y protección de líneas y equipos.

Parámetros del producto

Rendimiento eléctrico	Temperatura de funcionamiento	-40℃ ~ +70℃	Humedad relativa	≤90%
	Nivel de voltaje	0.4/0.66/0.72kv	Rango lineal	5% ~ 120%
	Corriente de entrada nominal	50 ~ 600A	Frecuencia nominal	50/60Hz
	Carga nominal	＜ 20Ω	Temperatura	100k
	Clase de precisión	0.5	Rigidez dieléctrica	1000MΩ/500V/1min
Parámetros mecánicos	Concha y esqueleto	PA/PC Clasificación de inflamabilidad 94-V0	Método de salida	Alambre de estallido de PVC flexible
	Salida actual	Línea verde de línea negra	Salida de potencia	Línea roja
	Salida de medición de temperatura	Línea amarilla: línea blanca	Protección de salida actual	Tubo p6ke12caprotector
	Material central	Acero de silicio / nanocristalino / Permalloy	Estructura de apertura y cierre	'304 ' FIJA CON TORNILLO INSARIO
	Aguja de punción	Acero inoxidable '304 '	Plan de construcción	Arreglar la perilla para bloquear el cable

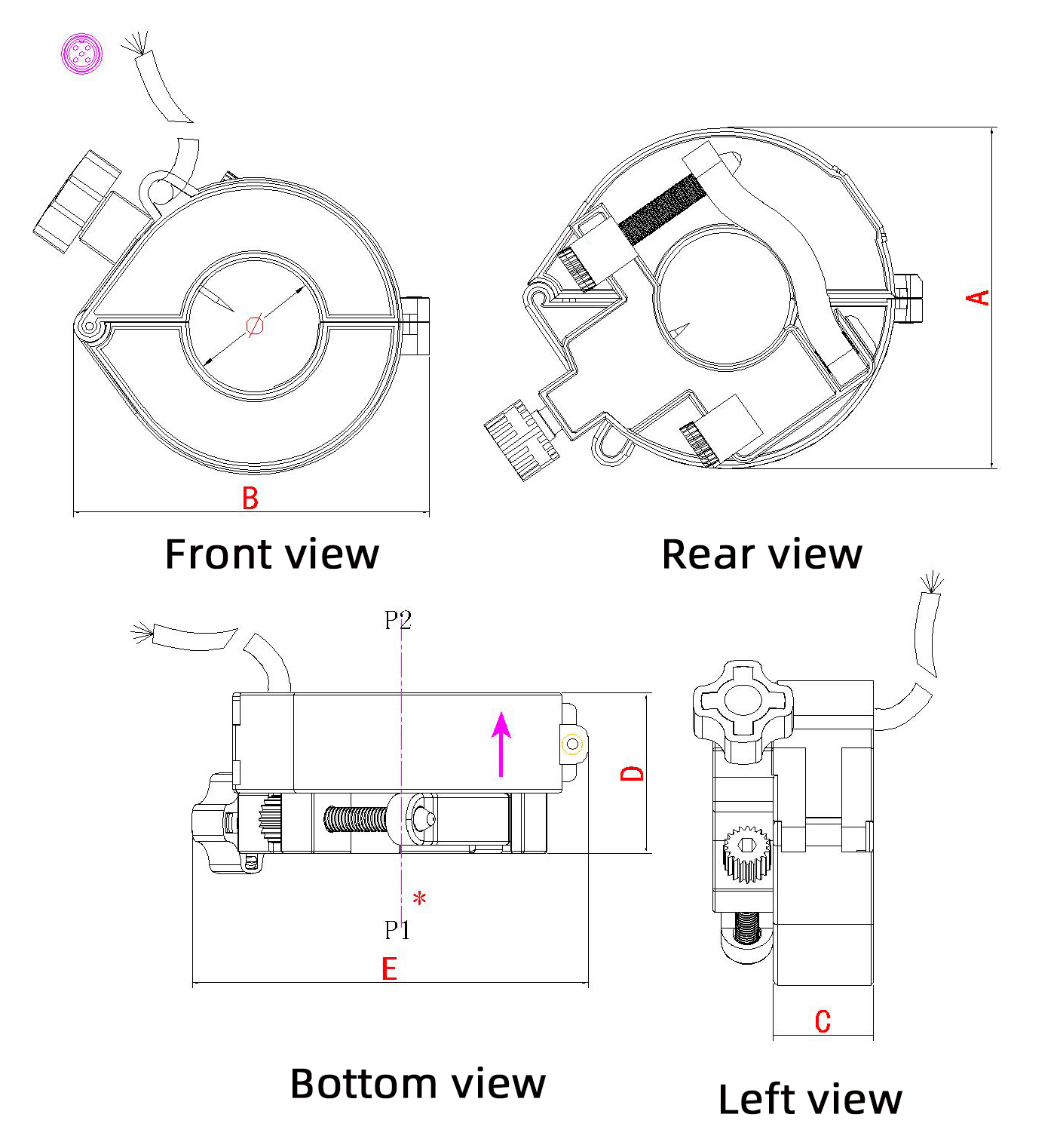

Valor típico y dimensiones

Modelo de producto	Entrada nominal	Salida nominal	Clase de precisión	Dimensiones (mm)
Modelo de producto	Entrada nominal	Salida nominal	Clase de precisión	φ	A	B	C	D	E
Bnwak-36dw	50 ～ 600A	0 ～ 100mA o 0 ～ 1V	0.5 1.0	35	71	20	34	79	100
Bnwsk-36dw				35	71	20	34	79	100
BNWPK-36DW				35	71	20	34	79	100

Descripción del cable de salida:

1. El extremo de entrada es un cable que pasa por el núcleo (P1 → P2).

2. El extremo de salida sale con un cable blindado de cinco núcleos.

3. El rojo representa el terminal de medición de voltaje; El amarillo y el blanco son sensores de temperatura.

4. El verde y el negro representan la salida de señal de corriente secundaria.

5. Defina la correspondencia de polaridad entre 'P1' y la línea verde como final con el mismo nombre (*).

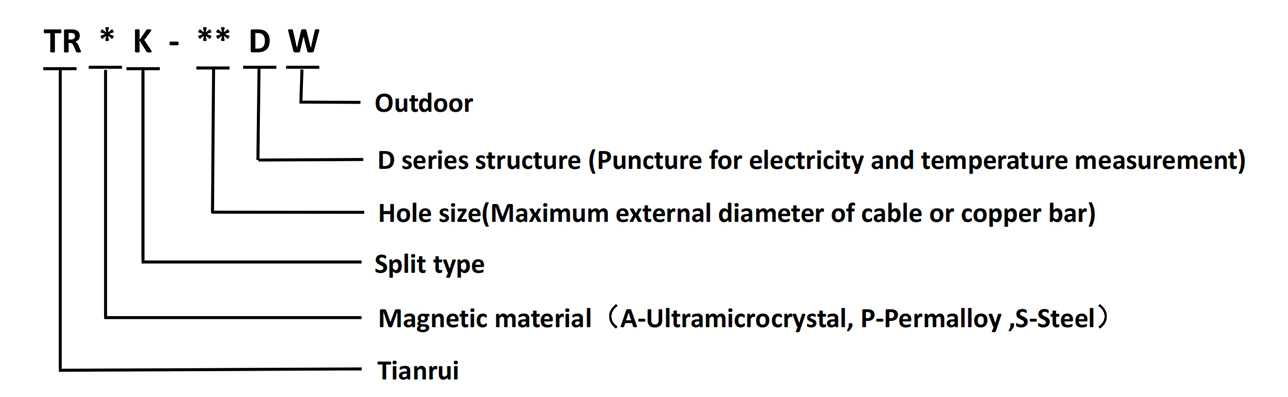

Reglas de nombre del modelo de producto

Transformador actual

Precauciones de instalación

* Cuando el transformador esté encendido, debe usar guantes aislantes y sus manos no deben tocar directamente el núcleo rojo del cable blindado.

* Antes de cerrar el núcleo de acero al silicio, asegúrese de que el extremo de la incisión esté limpio, libre de manchas e impurezas; Debe tratarse con agente antioxidante.

* Use una llave torgue (eléctrica /neumática) cuando apriete los tornillos y coloque el par en un rango razonable.
