Cómo un sensor actual protege a la base del transformador y el aislamiento del arrestado

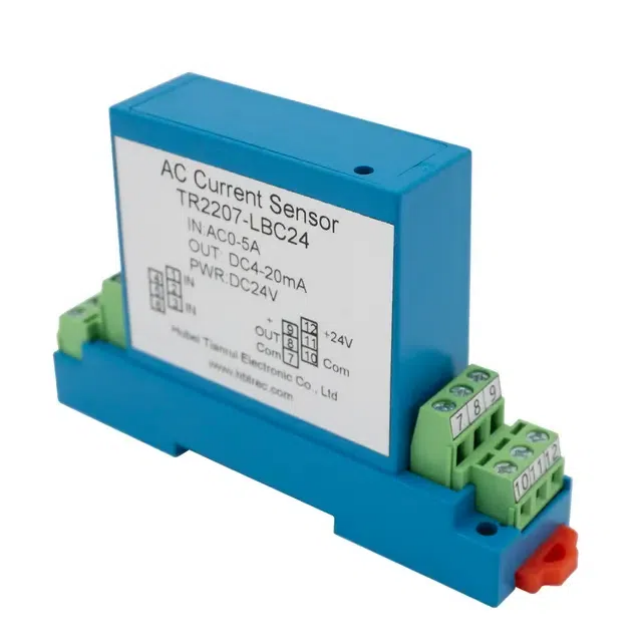

Las subestaciones modernas exigen herramientas de monitoreo precisas que garanticen la seguridad de los equipos y la confiabilidad a largo plazo. Un sensor de corriente , en particular un sensor de corriente de fuga de CC, desempeña un papel central en la protección de los sistemas de puesta a tierra de los transformadores y el aislamiento de los pararrayos. Al rastrear continuamente pequeñas corrientes de fuga, las empresas de servicios públicos obtienen valiosas advertencias tempranas sobre la degradación del aislamiento o fallas de conexión a tierra que, de otro modo, podrían resultar en cortes o fallas costosas. Para los administradores de activos y los equipos de mantenimiento, estos sensores ya no son componentes opcionales sino esenciales de las subestaciones digitales. Hubei Tianrui Electronics Co., Ltd. se ha especializado en el desarrollo de sensores de corriente de alto rendimiento que cumplen con las estrictas demandas de monitoreo de sistemas eléctricos en todo el mundo.

¿Qué es un sensor de corriente de fuga de CC y en qué se diferencia de otros sensores de corriente?

A diferencia de los sensores de corriente estándar utilizados principalmente en aplicaciones de CA, un sensor de corriente de fuga de CC está diseñado para detectar niveles extremadamente pequeños de fuga de corriente continua. Estas fugas suelen indicar problemas de aislamiento o irregularidades en la conexión a tierra en equipos de alto voltaje. Comprender esta distinción es fundamental porque los problemas de aislamiento a menudo se manifiestan como una deriva constante de CC en lugar de perturbaciones alternas.

Principio de funcionamiento básico (fuga de CC versus CA)

Un sensor de corriente CA normalmente detecta formas de onda sinusoidales y es muy adecuado para mediciones de frecuencia de red. Por el contrario, la detección de fugas de CC requiere una mayor sensibilidad y un principio de medición diferente. Dado que las señales de CC no alternan polaridad, el sensor debe lograr una excelente estabilidad, una deriva mínima e inmunidad contra los cambios ambientales. Detectar una fuga de sólo unos pocos microamperios puede marcar la diferencia entre prevenir una falla del aislamiento y enfrentar una interrupción no planificada.

Tecnologías de sensores típicas utilizadas para fugas de CC

Varias tecnologías permiten la medición de fugas de CC:

Resistencias de derivación: simples y rentables, pero limitadas por problemas de calentamiento y precisión.

Sensores de efecto Hall: ampliamente utilizados, que proporcionan aislamiento y buen rango dinámico para la detección de corriente CA/CC.

Transformadores de corriente de flujo cero (DC-CT): soluciones avanzadas que ofrecen una precisión excepcional, una deriva muy baja y una fuerte inmunidad a las interferencias magnéticas externas.

Para subestaciones de alta confiabilidad, los diseños de sensores de corriente de fuga de flujo cero se eligen cada vez más debido a su estabilidad durante largos períodos de monitoreo.

Especificaciones clave a tener en cuenta

Al seleccionar un sensor de corriente de fuga de CC , los ingenieros deben centrarse en:

Resolución: Capacidad para detectar corrientes de fuga de bajo nivel en el rango de microamperios.

Aislamiento: Separación segura entre circuitos de alto voltaje y sistemas de monitoreo de bajo voltaje.

Deriva de temperatura: variación mínima de medición en ambientes exteriores hostiles.

Tiempo de respuesta: Velocidad adecuada para capturar eventos transitorios y picos de fugas.

¿Por qué monitorear la puesta a tierra del núcleo del transformador y el aislamiento del descargador con sensores de fuga de CC?

Los activos de alto voltaje, como transformadores y descargadores de sobretensiones, se encuentran en el corazón de la red eléctrica. Su confiabilidad depende en gran medida de un aislamiento saludable y una conexión a tierra segura. El monitoreo de las corrientes de fuga proporciona una forma en línea y no intrusiva de rastrear el estado de estos activos.

Modos de falla detectados por tendencias de fuga

El análisis de la corriente de fuga revela una amplia gama de precursores de fallas:

Envejecimiento del aislamiento causado por estrés térmico y carga eléctrica.

Entrada de humedad que reduce la resistencia del aislamiento con el tiempo.

Actividad de descarga parcial que erosiona gradualmente el aislamiento y provoca descargas disruptivas.

Al monitorear los aumentos sutiles de las fugas, los ingenieros de mantenimiento pueden actuar antes de que estos modos de falla se conviertan en averías catastróficas.

Ejemplo de caso: prevención de fallos catastróficos

Considere un transformador de potencia con núcleo a tierra conectado a través de un sensor de corriente de fuga de CC. Durante varios meses, el sensor detecta un aumento lento pero constante de las fugas. En lugar de esperar a que aparezca un fallo visible, el equipo de mantenimiento investiga y encuentra una degradación del aislamiento en sus primeras etapas. Se aplican medidas correctivas, evitando una costosa interrupción y preservando la estabilidad del sistema. Este escenario es cada vez más común y muestra cómo el monitoreo continuo de fugas respalda directamente los objetivos de confiabilidad.

Cómo diseñar una configuración de monitoreo de fugas de CC en línea

Establecer un sistema de monitoreo en línea eficaz requiere atención tanto a la ubicación de los sensores como a la integración de datos. Un enfoque sistemático garantiza mediciones precisas y conocimientos prácticos.

Colocación del sensor

Los puntos clave de instalación incluyen:

Terminal de puesta a tierra del transformador para capturar directamente la fuga núcleo-tierra.

La tierra del pararrayos conduce para detectar fugas de aislamiento de los dispositivos de protección contra sobretensiones.

Rutas de los bujes donde las fugas superficiales pueden indicar contaminación o degradación.

El posicionamiento adecuado garantiza señales de fuga significativas sin interferencias.

Acondicionamiento de señal y manejo de ruido.

Las subestaciones exteriores exponen los sensores a ruido electromagnético, armónicos y sobretensiones transitorias. El acondicionamiento de la señal, incluido el filtrado y el blindaje, es necesario para extraer datos útiles sobre fugas. El uso de entradas diferenciales y cableado blindado minimiza el acoplamiento de ruido.

Registro de datos e integración SCADA

Los sensores de fugas proporcionan datos valiosos sólo si se analizan a lo largo del tiempo. Una configuración de monitoreo sólida debe incluir:

Registradores de datos capaces de grabar en alta resolución.

Umbrales configurables para activar alarmas cuando la fuga excede los límites seguros.

Integración con SCADA y sistemas de gestión de activos para correlacionar datos de fugas con otros indicadores de estado del equipo.

Conclusión

Un sensor de corriente de fuga de CC es más que un dispositivo de medición: es una defensa de primera línea para los sistemas de puesta a tierra de transformadores y el estado del aislamiento de los descargadores. Al integrar un sensor de corriente confiable en el monitoreo de la subestación, las empresas de servicios públicos obtienen alertas tempranas que previenen cortes, extienden la vida útil del equipo y mejoran la estabilidad general de la red. Hubei Tianrui Electronics Co., Ltd. ofrece soluciones avanzadas adaptadas a estas aplicaciones, combinando excelencia técnica con experiencia probada en la industria. Para obtener más información sobre nuestra gama de productos o solicitar una consulta, contáctenos hoy.
