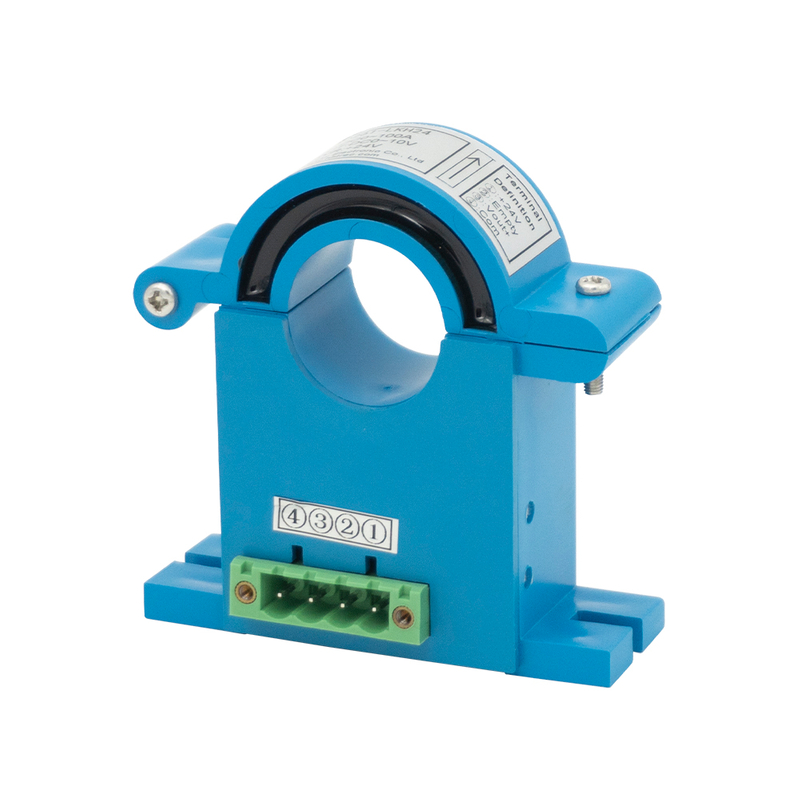

Transductor de potencia TR2261-LKH24 Transductor de corriente de bucle abierto CC 0-100 A/CC 0-10 V

Compartir con:

Transductor de potencia TR2261-LKH24 Transductor de corriente de bucle abierto CC 0-100 A/CC 0-10 V

Un transductor de corriente es un dispositivo eléctrico que convierte corriente CA o CC en una señal de salida proporcional, como 0–5 V, 0–10 V o 4–20 mA. Proporciona un aislamiento eléctrico completo entre el circuito de alto voltaje y el sistema de medición, lo que garantiza un funcionamiento seguro y confiable. Utilizando tecnologías como el efecto Hall o el principio del transformador de corriente, ofrece alta precisión, respuesta rápida y rendimiento estable.

Estado de Disponibilidad:



Preguntar

Modelo:
TR2261-LKH24
Marca del producto:
TR

Descripción general del producto

Un transductor de corriente es un dispositivo eléctrico que convierte corriente CA o CC en una señal de salida proporcional, como 0–5 V, 0–10 V o 4–20 mA. Proporciona un aislamiento eléctrico completo entre el circuito de alto voltaje y el sistema de medición, lo que garantiza un funcionamiento seguro y confiable. Utilizando tecnologías como el efecto Hall o el principio del transformador de corriente, ofrece alta precisión, respuesta rápida y rendimiento estable. Los transductores de corriente se utilizan ampliamente en sistemas de energía, automatización industrial, control de motores y aplicaciones de energía renovable para monitoreo de corriente, protección contra sobrecargas y gestión de eficiencia energética en sistemas eléctricos modernos.

Características de los productos

* Alta inmunidad a las interferencias.

* Excelente rendimiento de linealidad.

* Estabilidad a largo plazo garantizada.

* Medición confiable y precisa.

Aplicaciones de productos

* Sistemas de protección de arranque de motores.

* Aplicaciones de locomotoras eléctricas.

* Monitoreo de suministro de energía.

* Protección de accionamiento industrial.

Descargar hoja de tallas

TR2261-LKH24.pdf

Dimensión mecánica (mm)

Diagrama de conexión del circuito

Parámetros del producto

@Ta = 25 ℃, a menos que se indique lo contrario

Tipo		TR0261-LKH24
I _PN	Corriente de entrada clasificada primaria	DC 100A
I _P	Rango de medida de corriente primaria	CC 0-120A
V _SN	Voltaje de salida con calificación secundaria	DC 10V
U _c	El voltaje de la fuente de alimentación	DC +24V
R _l	Capacidad de carga	RL ≤ 300Ω
X	Exactitud	± 1%
Bw	Frecuencia de banda	0-1kHz
	Capacidad de sobrecarga	2 veces
U _d	Voltaje de soporte de frecuencia de potencia	3kV AC/1min
T _R	Tiempo de respuesta	<250 ms
V₀	Voltaje de compensación	≤ 20 mv
	Deriva de temperatura	≤200ppm/℃
T _a	Temperatura de funcionamiento ambiental	-20℃-+80℃
T _S	Temperatura de almacenamiento ambiental	-25℃-+85℃

Transductores de potencia Transductores actuales Transductor actual Transductor de potencia Transductor de corriente CC 0~100A/CC 0~10V

Transductor de potencia TR2261-LKH24 Transductor de corriente de bucle abierto CC 0-100 A/CC 0-10 V
