TR2231B-LKH24 AC 1500A DC 4 ~ 20MA
TR
Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura dividida, fácil de instalar.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
| Tipo | TR2231B-LKH24 | |||
| I PN | Entrada nominal | 600A AC | 1000A AC | 1500A AC |
| I PM | Rango de medida | 660A AC | 1110A AC | 1650A AC |
| V out | Corriente de salida nominal | 4 ~ 20MA | ||
| V C | Fuente de alimentación | +24V DC （± 5%） | ||
| Yo o | Corriente de compensación | ≤4 ± 0.1mA | ||
| εl | Linealidad | ≤1%FS | ||
| X | Precisión general | ± 1%FS | ||
| Bw | Valor de banda de frecuencia-3db | 20Hz-6KHz | ||
| DI/DT seguido con precisión | > 1a/ms | |||
| V o | Corriente de compensación cero | ≤4 ± 0.1mA | ||
| T R | Tiempo de respuesta | ＜ 200Ω | ||
| R m | Resistencia a la carga | ≤250Ω | ||
| V D | Voltaje de aislamiento | 50Hz, 1 minería, 3kV | ||
| Yo ot | Desviación de corriente compensada | ≤0.005MA/℃ | ||
| Yo sale | Amplitud Corriente Temperatura Deriva | ≤0.01MA/℃ | ||
| T a | Temperatura de funcionamiento ambiental | -40 ～+85 ℃ | ||
| I C | Consumo actual | ≤30 mA+es | ||
| T S | Temperatura de almacenamiento ambiental | -40 ～+95 ℃ | ||
| W | Masa | ≈280g | ||
@Ta = 25 ℃, a menos que se indique lo contrario

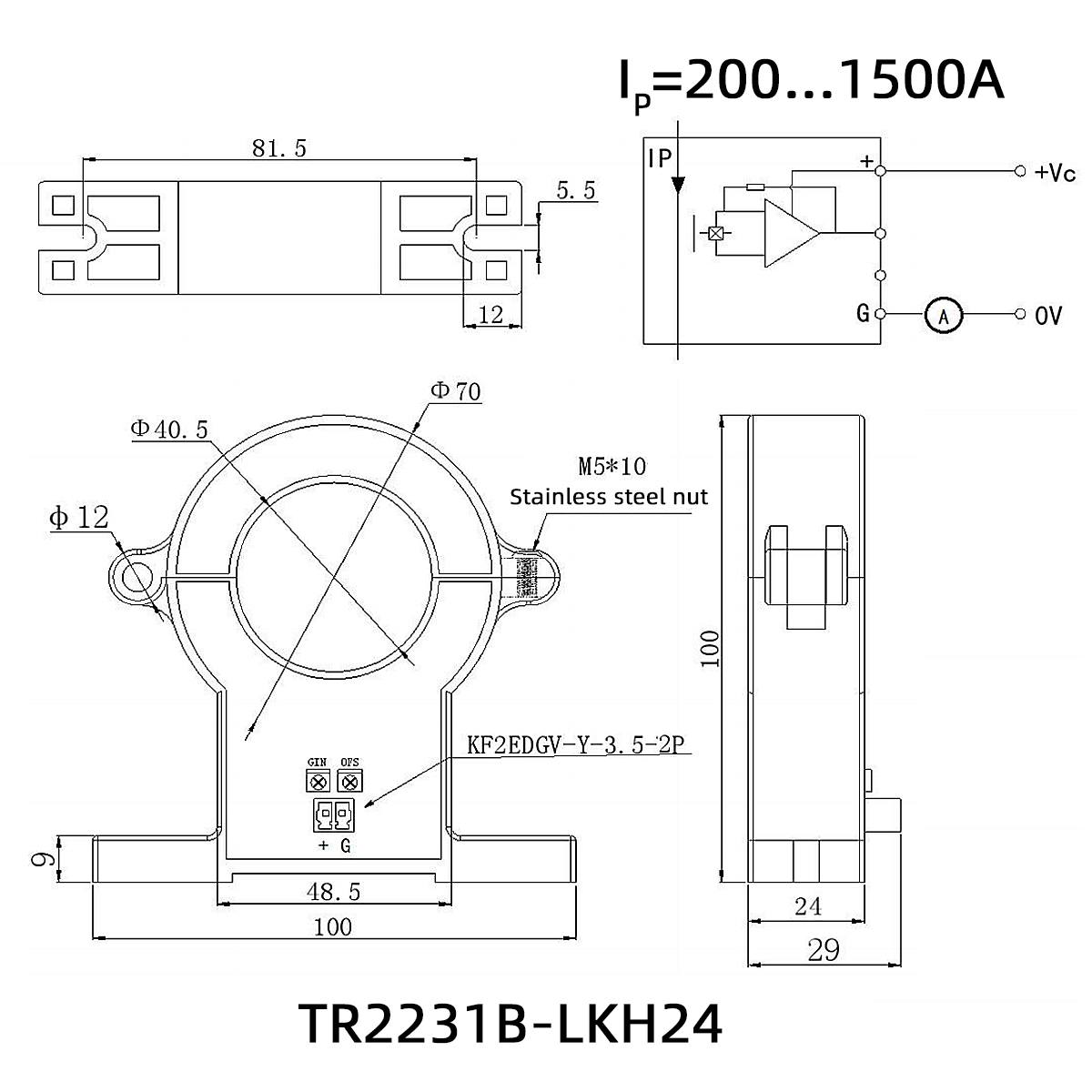

Estructura y dimensión
Observaciones
