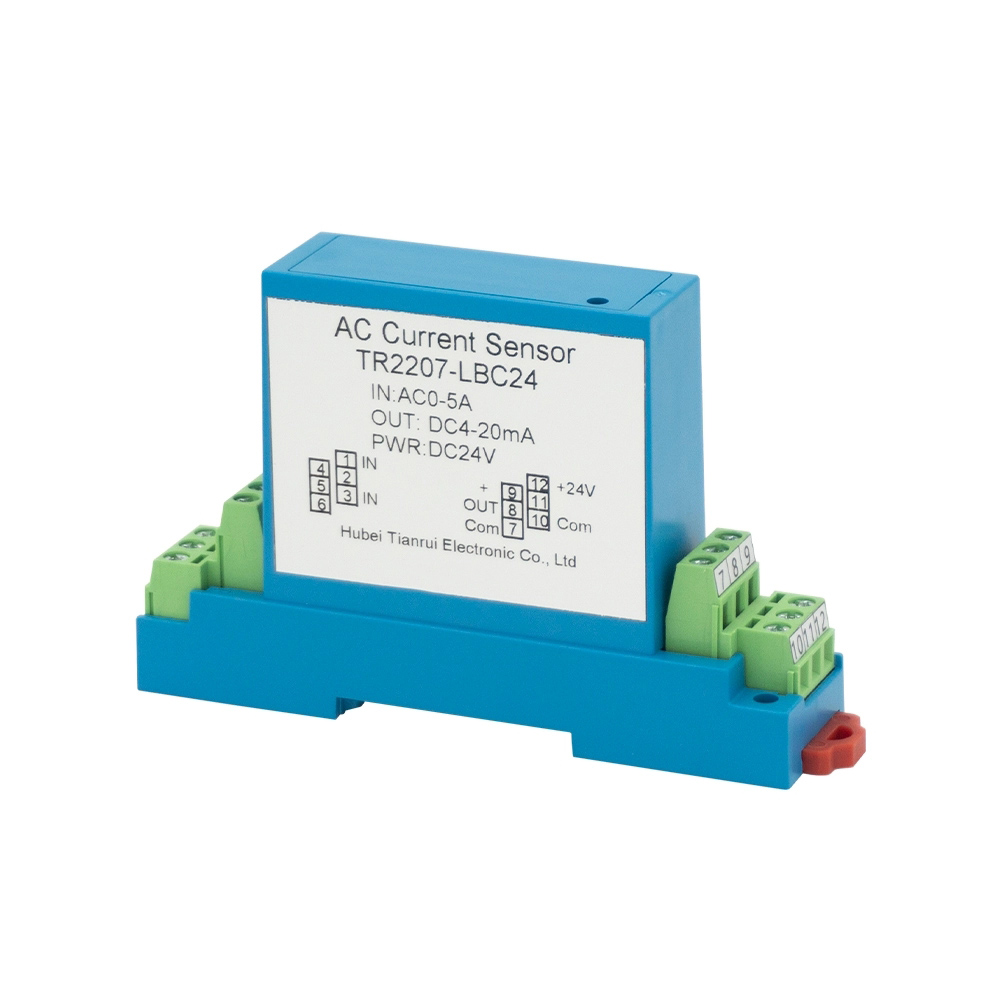

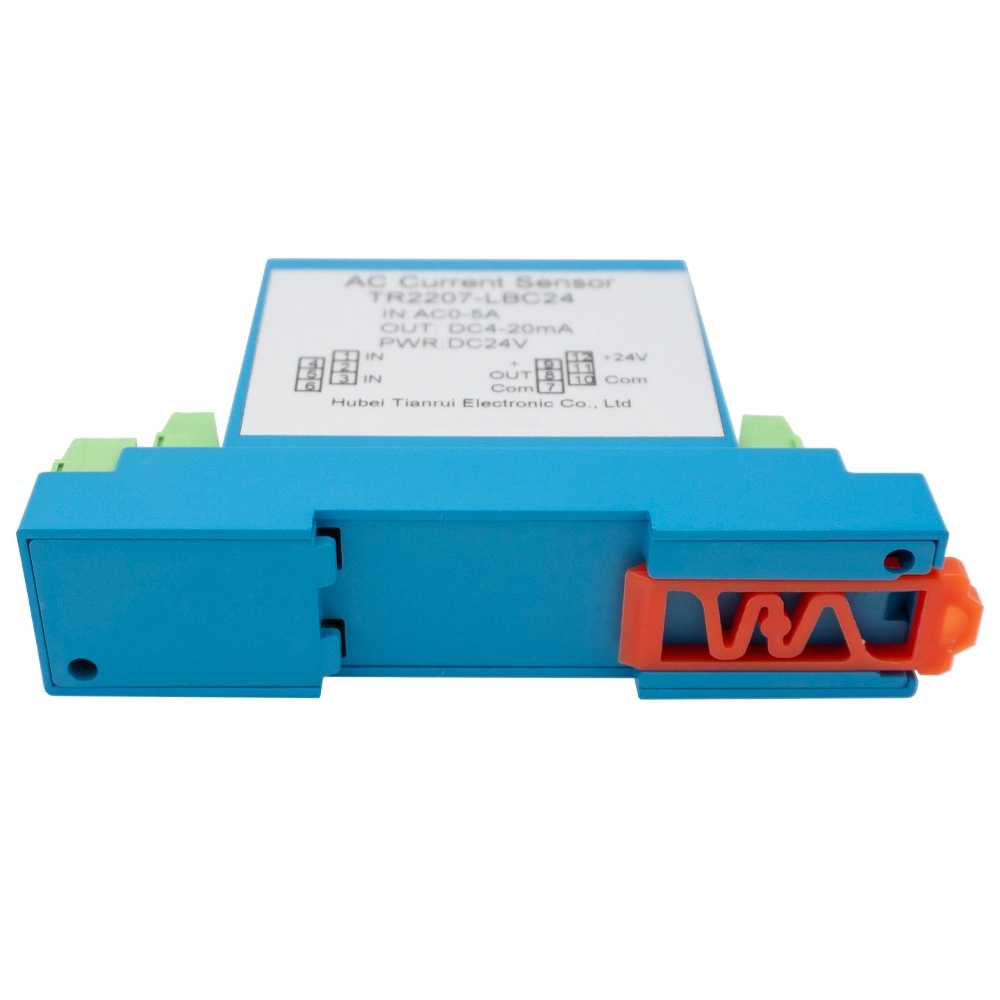

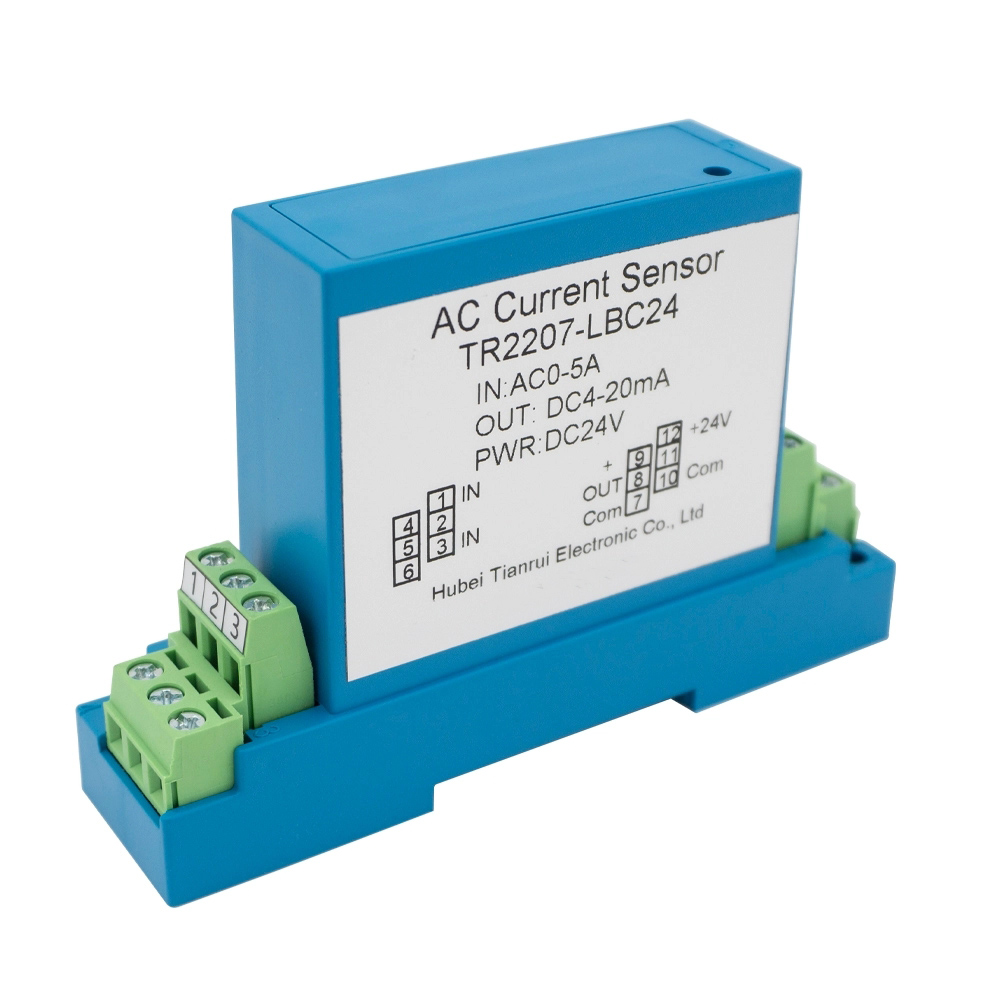

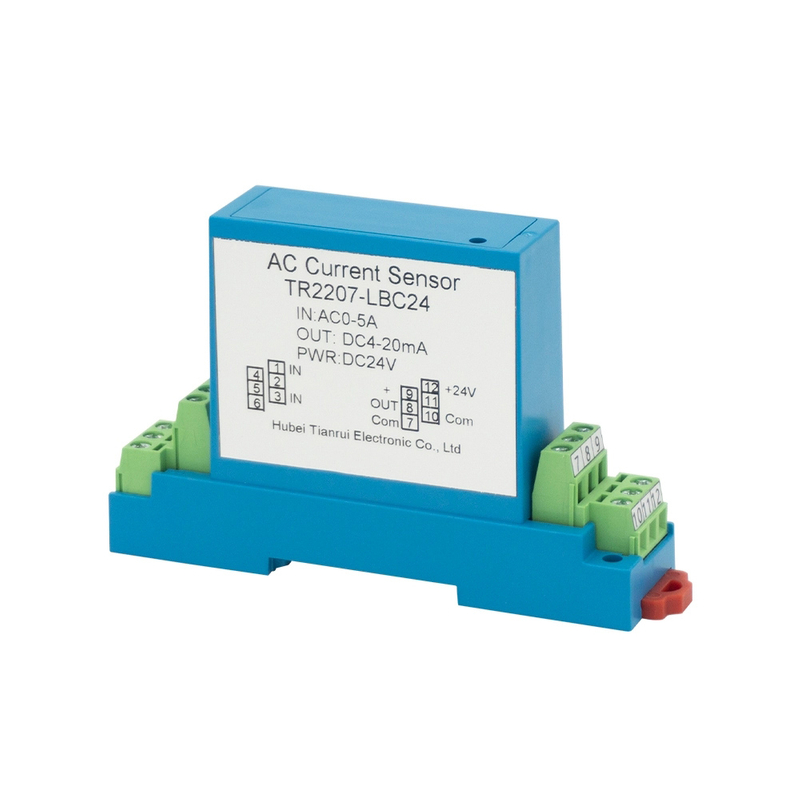

TR2207-LBC24
TR
Descripción general del producto
Un transmisor de corriente (transductor de corriente) es un dispositivo inteligente diseñado para convertir corriente CA o CC en una señal de salida estándar proporcional, como 0–5 V, 0–10 V o 4–20 mA. Asegura un completo aislamiento eléctrico entre el circuito de alimentación de alta tensión y el sistema de control o monitorización de baja tensión, garantizando seguridad y precisión de la señal. Basado en tecnologías como el efecto Hall o el principio del transformador de corriente, el transmisor de corriente proporciona una alta precisión de medición, una gran estabilidad y un tiempo de respuesta rápido. Se utiliza ampliamente en sistemas de energía, automatización industrial, accionamientos de motores, sistemas de energía renovable y aplicaciones de monitoreo de energía. Al proporcionar medición de corriente en tiempo real y transmisión de señal precisa, ayuda a optimizar la eficiencia energética, detectar fallas y mantener el funcionamiento estable de los equipos eléctricos modernos.
Características de los productos
* Excelente precisión, buena linealidad.
* Alta inmunidad a interferencias, excelente CMRR.
* Baja deriva, baja potencia, amplio ancho de banda.
* Alto aislamiento entre primaria y secundaria.
Aplicaciones
* Control Automático.
* Medidor de Medición.
* Sistema de Monitoreo Ferroviario.
* Sistema de Control de Estación.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Datos técnicos
@Ta = 25 ℃, a menos que se indique lo contrario
Tipo | TR2207-LBC24 | |
I PN | Corriente de entrada clasificada primaria | AC 5A |
I P | Rango de medida de corriente primaria | CA 0-6A |
Yo sn | Corriente de salida calificación secundaria | CC 4-20 mA |
U c | El voltaje de la fuente de alimentación | DC 24V |
R l | Capacidad de carga | RL ≤ 500Ω |
ε L | Linealidad | 0.1% |
X | Exactitud | ± 0.5% |
Bw | Frecuencia de banda | 40-5kHz |
Capacidad de sobrecarga | 10 veces | |
I C | Consumo actual | <15 mA+es |
U d | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min |
T R | Tiempo de respuesta | <200 ms |
V0 | Voltaje de compensación | ≤50 mv |
Deriva de temperatura | ≤500ppm/℃ | |
T a | Temperatura de funcionamiento ambiental | -10℃-+70℃ |
T S | Temperatura de almacenamiento ambiental | -25℃-+85℃ |
I S : corriente de salida
