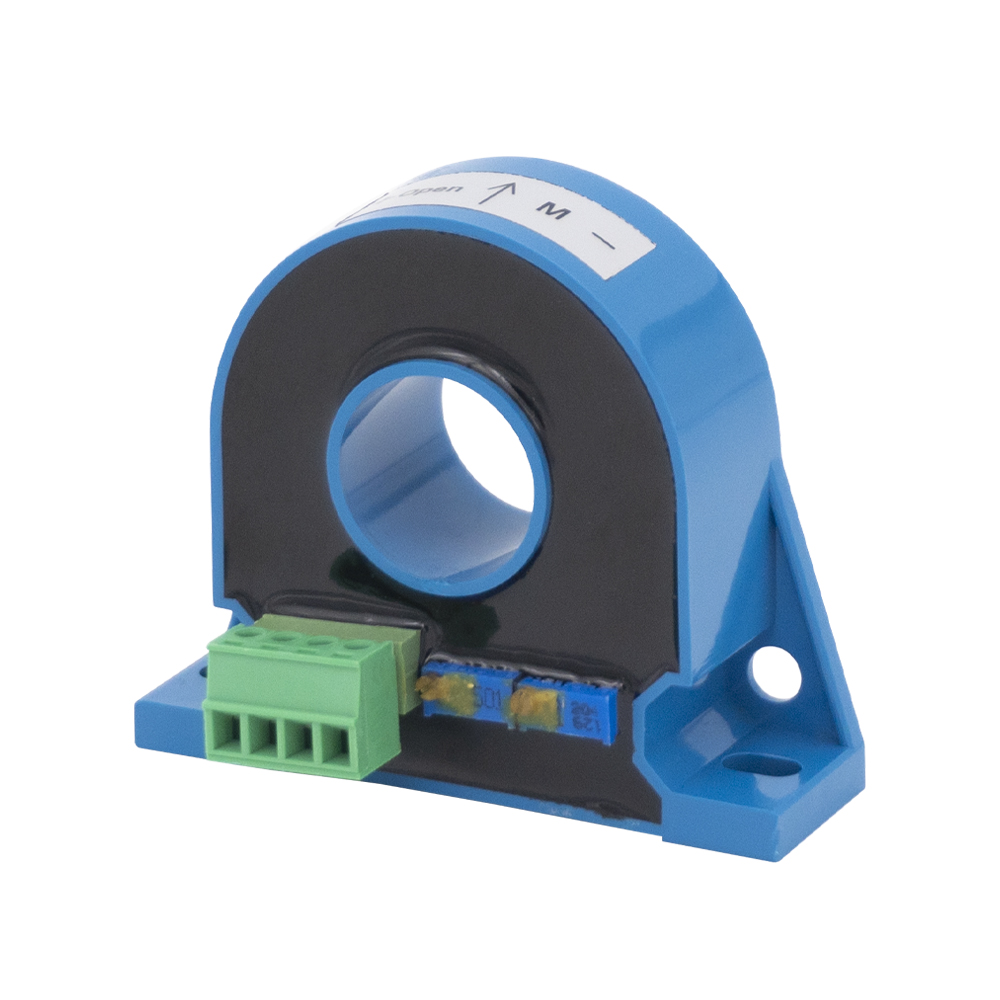

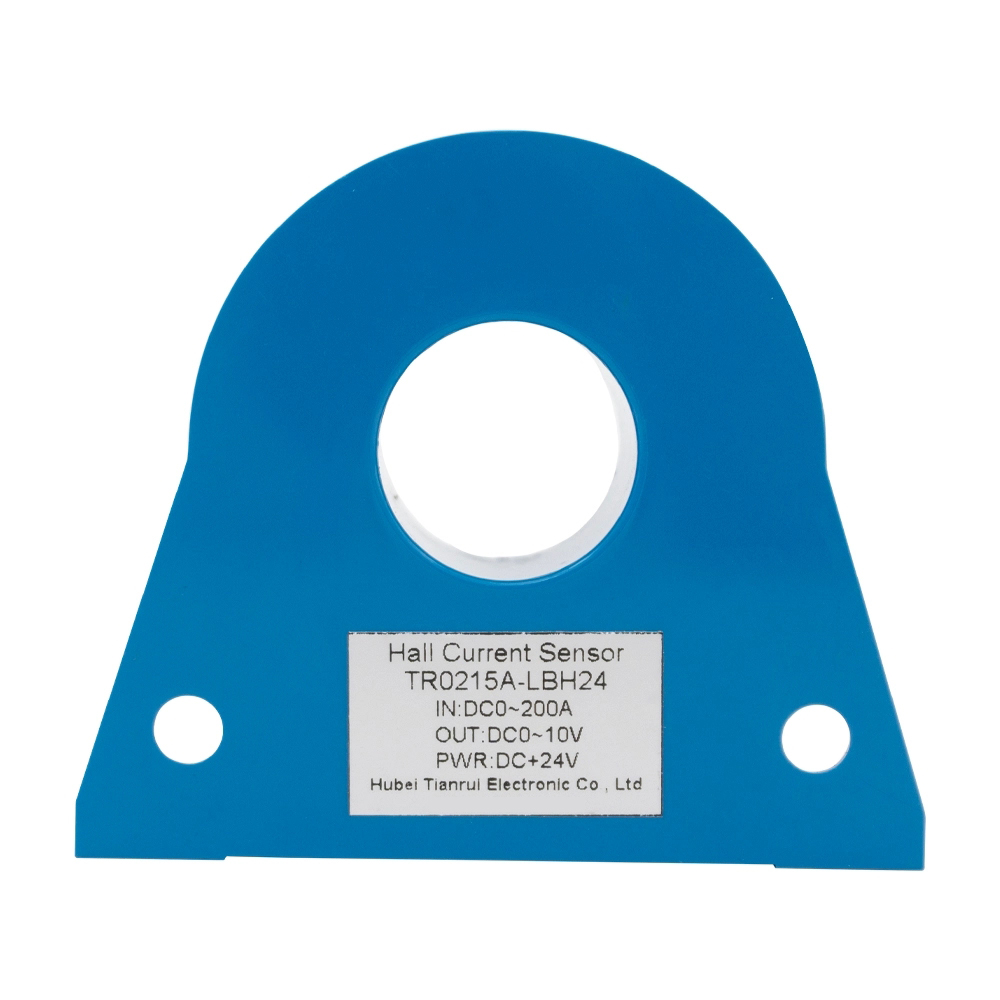

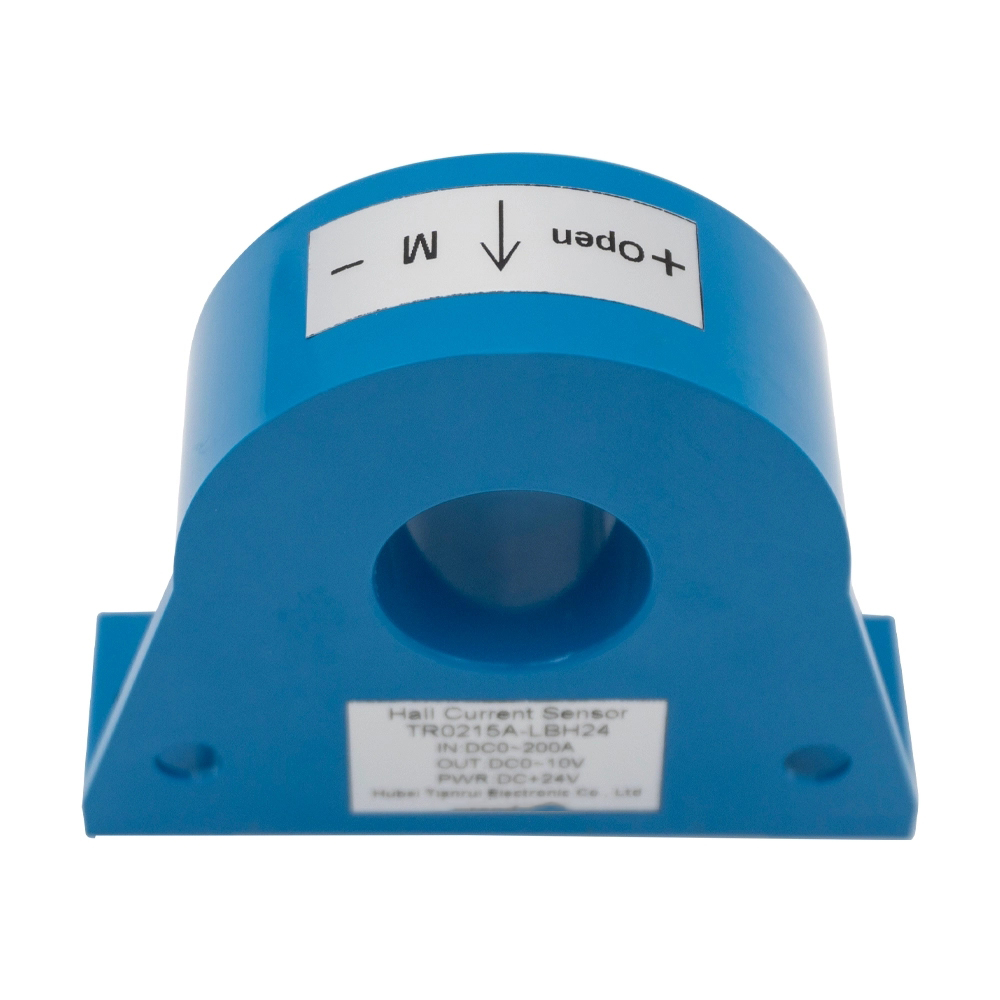

TR0215A-LBH24
TR
Características de los productos
* Capaz de medir señales de CA, CC y pulsos.
* Fuerte inmunidad a interferencias con alto CMRR.
* Baja deriva, respuesta rápida, amplio ancho de banda.
* Diseño de orificio pasante no invasivo (pérdida de inserción cero).
Aplicación del producto
* Sistemas de variador de frecuencia AC.
* Control de tracción por servomotor.
* Sistemas de alimentación ininterrumpida (UPS).
* Equipos de soldadura y sistemas de alimentación por baterías.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Parámetros del producto
@Ta = 25 ℃, a menos que se indique lo contrario
Tipo | TR0215A-LBH24 | |
I PN | Corriente de entrada clasificada primaria | DC 200a |
I P | Rango de medida de corriente primaria | CC 0-240A |
V SN | Voltaje de salida con calificación secundaria | DC 10V |
U c | El voltaje de la fuente de alimentación | DC +24V |
Fuerza | 0.5w | |
X | Exactitud | ± 1% |
Bw | Frecuencia de banda | CC-20 kHz |
Capacidad de sobrecarga | 10 veces | |
U d | Voltaje de soporte de frecuencia de potencia | 5kV AC/1min |
T R | Tiempo de respuesta | ≤10 μs |
V0 | Voltaje de compensación | ≤30mv |
Deriva de temperatura | Máximo ≤ ± 0.8%/° C | |
T a | Temperatura de funcionamiento ambiental | -25℃-+70℃ |
T S | Temperatura de almacenamiento ambiental | -40℃-+85℃ |
