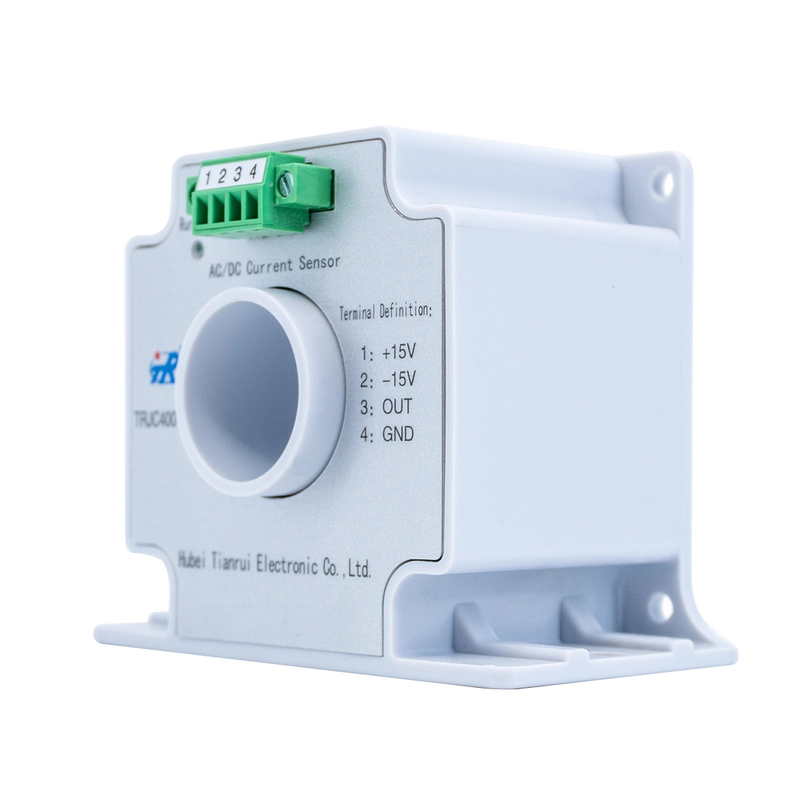

TRJC400-26A
TR
Descripción general del producto
Un sensor de corriente de alta precisión está diseñado para medir con precisión la corriente CA y CC con un error mínimo y una excelente estabilidad. Convierte la corriente medida en una señal de corriente o voltaje proporcional para un monitoreo y control precisos. Al utilizar tecnologías avanzadas como el efecto Hall o los métodos de flujo cero de circuito cerrado, garantiza una alta linealidad, una baja deriva de temperatura y una respuesta rápida. Estos sensores se utilizan ampliamente en electrónica de potencia, automatización industrial, sistemas de energía renovable y vehículos eléctricos. Con alta confiabilidad, diseño compacto y fuerte capacidad antiinterferencia, los sensores de corriente de alta precisión brindan una medición de corriente precisa para una operación eficiente y segura del sistema.
Características del producto
* Retroalimentación de compensación magnética multicanal.
* Pequeñas corrientes desalineadas.
* Linealidad superior.
* Alta resistencia al aislamiento.
* Pequeño error entre entrada y salida.
* Amplio ancho de banda de frecuencia.
* Velocidad de respuesta rápida.
* Alta resolución.
* Deriva de baja temperatura.
Aplicación del producto
* Detección de nueva energía.
* Productos sustitutos del salón.
* Medida electrónica de potencia.
* Control y medición industrial.
* Centro médico.
* Norma para pruebas de laboratorio.
* Tráfico ferroviario.
* instrumentos y aparatos.
Parámetros del producto
Tipo | Símbolo | Condición de prueba | Mínimo | Calificado | Máximo | Unidad |
Rango de medición | I PM | - | - | ±400 | ±480 | un CC |
Fuente de alimentación | V C | Gama completa | ± 14.5 | ± 15 | ± 15.5 | VCC |
Consumo actual | I C | Dentro de la gama I PM | ± 40 | ±240 | ±280 | mamá |
Relación | K n | Entrada: salida | 2000: 1 | - | ||
Corriente de salida nominal | Yo sn | Corriente calificada primaria | - | ±200 | - | mamá |

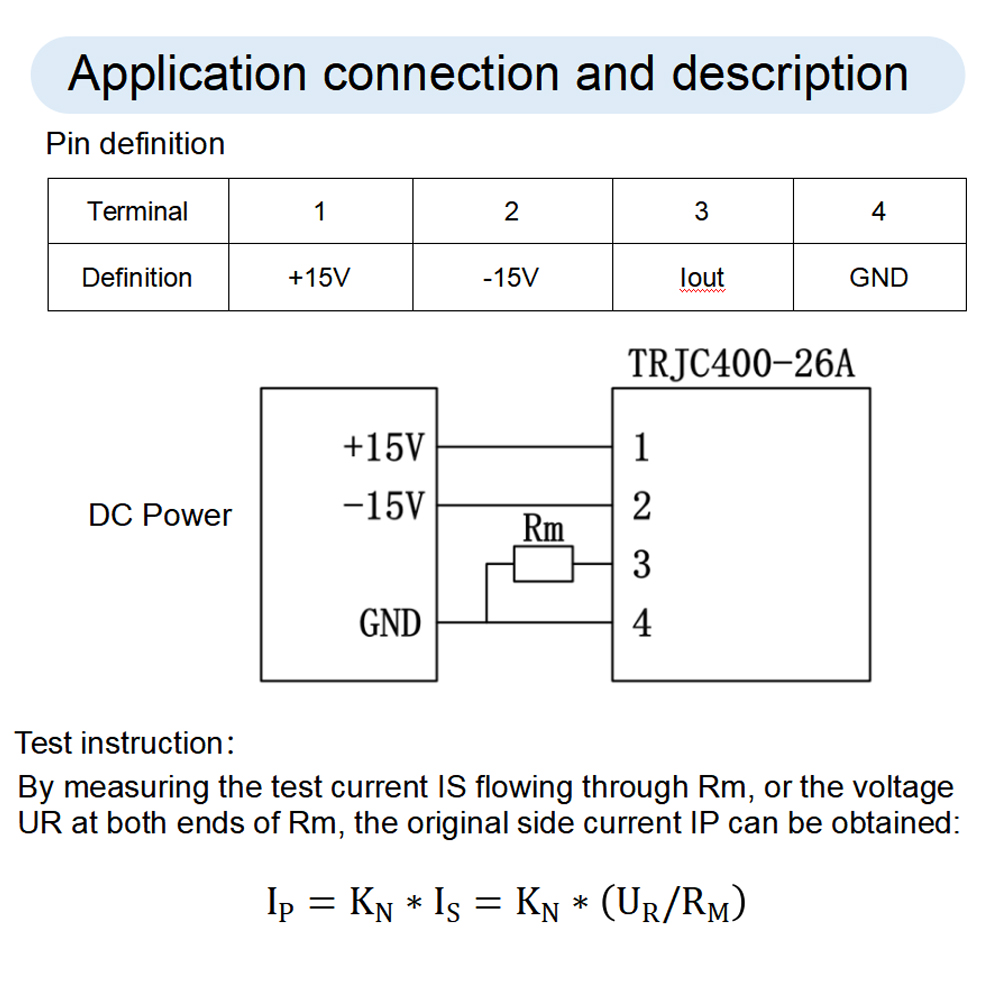

Medición de resistencia | R m | Consulte Pic.1 | - | 5 | 12 | Ω |
Precisión | X E | 25 ± 10 ℃ | - | - | 0.02 | % |
Linealidad | ε L | - | - | - | 20 | PPM |
Coeficiente de deriva de temperatura | TCI Out | - | - | - | 0.1 | PPM/K |
Corriente de compensación cero | Yo o | 25 ± 10 ℃ | - | - | ± 5 | ua |
Corriente de compensación cero | Yo ot | Rango de temperatura de funcionamiento completo | - | - | ± 10 | ua |
Corriente de ondulación | En | DC-10Hz | - | - | 2 | ua |
Tiempo de respuesta dinámica | T R | 5% hasta 90%I PN | - | - | 1 | a nosotros |
DI/DT seguido con precisión | DI/DT | - | 200 | - | - | A/nosotros |
Ancho de banda de frecuencia (- 3 dB) | F | - | 0 | - | 100 | khz |
Nota: La corriente nominal es la corriente rms cuando se mide CA
Característica general
Tipo | Símbolo | Condición de prueba | Mínimo | nominal | Máximo | Unidad |
Rango de temperatura de funcionamiento | T a | - | -40 | - | +85 | ℃ |
Rango de temperatura de almacenamiento | T S | - | -55 | - | +100 | ℃ |
Señal de indicación de estado de salida | - | Cuando la luz indicadora de estado de salida (LED verde) está encendida, significa que el producto funciona normalmente, y la corriente de entrada de la barra colectora no excede su capacidad de carga; Cuando la luz indicadora de estado de salida está apagada, indica que el producto no está funcionando correctamente o el valor de la corriente de entrada de la barra colectora está más allá de su capacidad. | ||||
Característica de seguridad
Tipo | Símbolo | Condición de prueba | Mínimo | nominal | Máximo | Unidad | |
Resistencia de voltaje aislado | Entre lo primario y secundario | Enfermedad venérea | 50Hz, 1min | - | 2.5 | - | kV |
Tensión soportada de aislamiento transitorio | Entre lo primario y secundario | VW | 50US | - | 5 | - | kV |

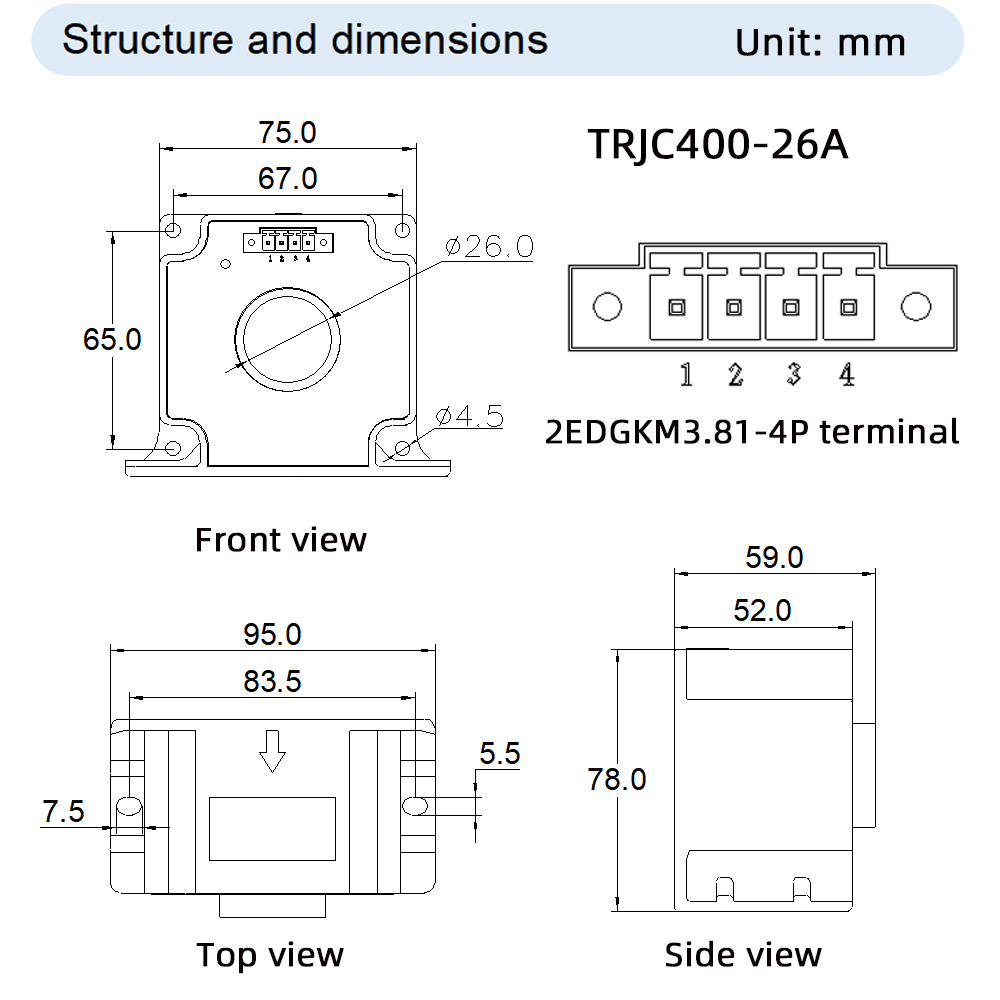

Este producto es una pieza moldeada, material de PC, tolerancia de forma y dimensiones de acuerdo con GB/T14486-2008 MT6;
Tipo de salida terminal, conectado al terminal 2EDGKM3.81-4P.
