En el control de movimiento y la automatización industrial modernos, la capacidad de monitorear y regular con precisión el flujo de corriente es fundamental. Un sensor de corriente proporciona retroalimentación en tiempo real de la que dependen los variadores de frecuencia (VFD) y los controladores de automatización para optimizar la velocidad, el par y la protección. Cuando se aplica a circuitos de corriente alterna y continua, un sensor de corriente CA/CC ofrece una flexibilidad aún mayor, lo que garantiza precisión en diversas cargas y arquitecturas de sistemas. Para los fabricantes de máquinas e ingenieros de control, empresas como Hubei Tianrui Electronics Co., Ltd. ofrecen soluciones confiables que mejoran el rendimiento de los equipos impulsados por VFD y la eficiencia a largo plazo.
No todas las aplicaciones requieren el mismo tipo de detección. Un sensor de corriente de solo CA se usa típicamente en sistemas conectados a la red, motores HVAC o electrodomésticos donde solo existe corriente alterna. Se prefiere un dispositivo de CC únicamente en sistemas alimentados por baterías, convertidores de energía renovable o electrónica de vehículos eléctricos. Sin embargo, en entornos industriales donde los variadores, convertidores y sistemas híbridos son comunes, destaca la versatilidad de un sensor de corriente CA/CC. Elimina la necesidad de instalar dos dispositivos separados, lo que simplifica el cableado y reduce los costos, al tiempo que garantiza una retroalimentación consistente en todos los modos operativos.
Se utilizan varias tecnologías de detección en los bucles de control VFD:

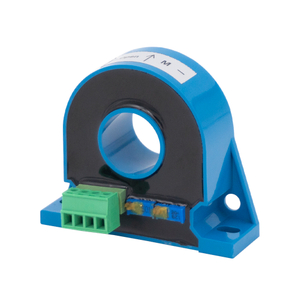

Sensores de efecto Hall: proporcionan medición bidireccional de CA/CC con aislamiento, asequibles y compactos, pero a veces con un ancho de banda limitado.
Bobinas de Rogowski: adecuadas para mediciones de CA con amplio ancho de banda, pero no pueden detectar corriente CC.
Sensores DC-CT y de flujo cero: ofrecen un rendimiento altamente preciso y de baja deriva, ideal para unidades de precisión, aunque a mayor costo y tamaño.
En los motores accionados por VFD, la corriente es directamente proporcional al par. Al medir continuamente la corriente, el controlador del variador puede ajustar el voltaje y la frecuencia de salida para mantener un par estable y regular la velocidad. Sin una retroalimentación precisa, el sistema corre el riesgo de sobrepasarse, sufrir inestabilidad o una respuesta lenta. Un sensor de corriente CA/CC garantiza que el sistema de control de circuito cerrado reaccione con precisión a los cambios dinámicos de carga, manteniendo un rendimiento constante.
Las unidades de alto rendimiento requieren sensores que no sólo midan con precisión sino que también lo hagan rápidamente. Un sensor de ancho de banda estrecho puede pasar por alto sobretensiones transitorias, mientras que una latencia alta puede retrasar las acciones correctivas. Para control vectorial o algoritmos VFD orientados al par, el muestreo rápido garantiza una estrecha sincronización entre la medición de corriente y la respuesta del motor. Un sensor de corriente CA/CC bien diseñado, como los producidos por Tianrui Electronics, ofrece velocidad y precisión, lo que lo hace adecuado para los controladores digitales modernos.
Las opciones de integración varían según el diseño del sensor:
Salidas analógicas (0–5 V, 4–20 mA): fáciles de conectar a la mayoría de variadores y PLC, adecuadas para retroalimentación proporcional.
Salidas digitales (RS485, Modbus): permiten comunicación a mayor distancia y diagnósticos integrados.
Salidas de pulso: comunes en aplicaciones de medición, traducen la corriente medida en señales de frecuencia.
La elección depende de la arquitectura del sistema de automatización, pero la flexibilidad en los tipos de señales simplifica la implementación.
El ruido eléctrico es un problema frecuente en los sistemas industriales. Una mala conexión a tierra o un aislamiento insuficiente pueden introducir errores de medición o provocar disparos falsos. Los sensores de corriente CA/CC de alta calidad cuentan con aislamiento galvánico para separar el circuito del motor de alta potencia del controlador de bajo voltaje. Seguir prácticas de cableado adecuadas (conexiones cortas, cables blindados y conexión a tierra en estrella) ayuda a garantizar lecturas estables.
Una vez instalados, los sensores se deben escalar para que coincidan con el rango de entrada del PLC o del variador. Se pueden aplicar filtros para suavizar el ruido sin sacrificar el tiempo de respuesta. Muchos ingenieros de automatización configuran umbrales de alarma directamente en la lógica: por ejemplo, activando una advertencia cuando la corriente excede el 110% de la carga nominal o cuando se produce un desequilibrio entre fases. La capacidad de un sensor de corriente para admitir umbrales programables mejora la seguridad y confiabilidad de la automatización.
En los VFD modernos, la retroalimentación actual es fundamental para algoritmos avanzados como:
Control vectorial: uso de la medición de corriente para desacoplar los componentes de par y flujo.
Control de par: Regula directamente la salida de par en función de la corriente instantánea.
Protección contra sobrecarga : Detectar y reaccionar ante sobretensiones repentinas antes de que se produzcan daños.
Al introducir datos precisos de sensores de CA/CC en estos algoritmos, los sistemas de accionamiento logran un funcionamiento más fluido y una vida útil mejorada del motor.
Ancho de banda, linealidad, inmunidad a la saturación, estabilidad de temperatura.
Las especificaciones clave influyen en el rendimiento de un sensor:
Ancho de banda: determina la rapidez con la que se pueden rastrear los cambios actuales.
Linealidad: garantiza que los valores medidos permanezcan proporcionales en todo el rango.
Inmunidad a la saturación: Previene la distorsión durante eventos de alta corriente.
Estabilidad de temperatura: Esencial para fábricas o instalaciones al aire libre expuestas a climas variables.
Para la automatización crítica, descuidar estos factores puede resultar en desvíos, inestabilidad o costosos tiempos de inactividad.
El factor de forma también importa:
Sensores de abrazadera: permiten su reequipamiento sin desconectar cables.
Sensores de núcleo dividido: convenientes para actualizaciones de sistemas existentes.
Sensores de núcleo sólido: brindan el mejor rendimiento para instalaciones nuevas, aunque requieren enhebrado de cables.
La selección depende de si el proyecto es una construcción nueva o una modernización.
La seguridad es otra prioridad. Los sensores confiables cuentan con clasificaciones de voltaje de aislamiento, inmunidad transitoria y certificaciones internacionales como CE o UL. Esto garantiza no solo el cumplimiento sino también la tranquilidad al integrarse en infraestructura crítica.
Para los sistemas de control de motores y automatización actuales, no se puede subestimar el valor de una medición precisa de la corriente. Un sensor de corriente, especialmente un sensor de corriente CA/CC , proporciona la base para un control preciso de la velocidad del VFD, una regulación confiable del par y una protección automatizada contra fallas. Empresas como Hubei Tianrui Electronics Co., Ltd., con décadas de experiencia en electrónica de potencia, ofrecen soluciones de sensores que satisfacen las necesidades de los ingenieros de control y fabricantes de equipos originales de todo el mundo. Para maximizar la eficiencia, la confiabilidad y la seguridad del sistema, seleccionar el sensor correcto es un paso práctico hacia adelante. Contáctenos hoy para analizar las especificaciones técnicas o explorar una instalación piloto que le ayudará a optimizar sus aplicaciones VFD.
