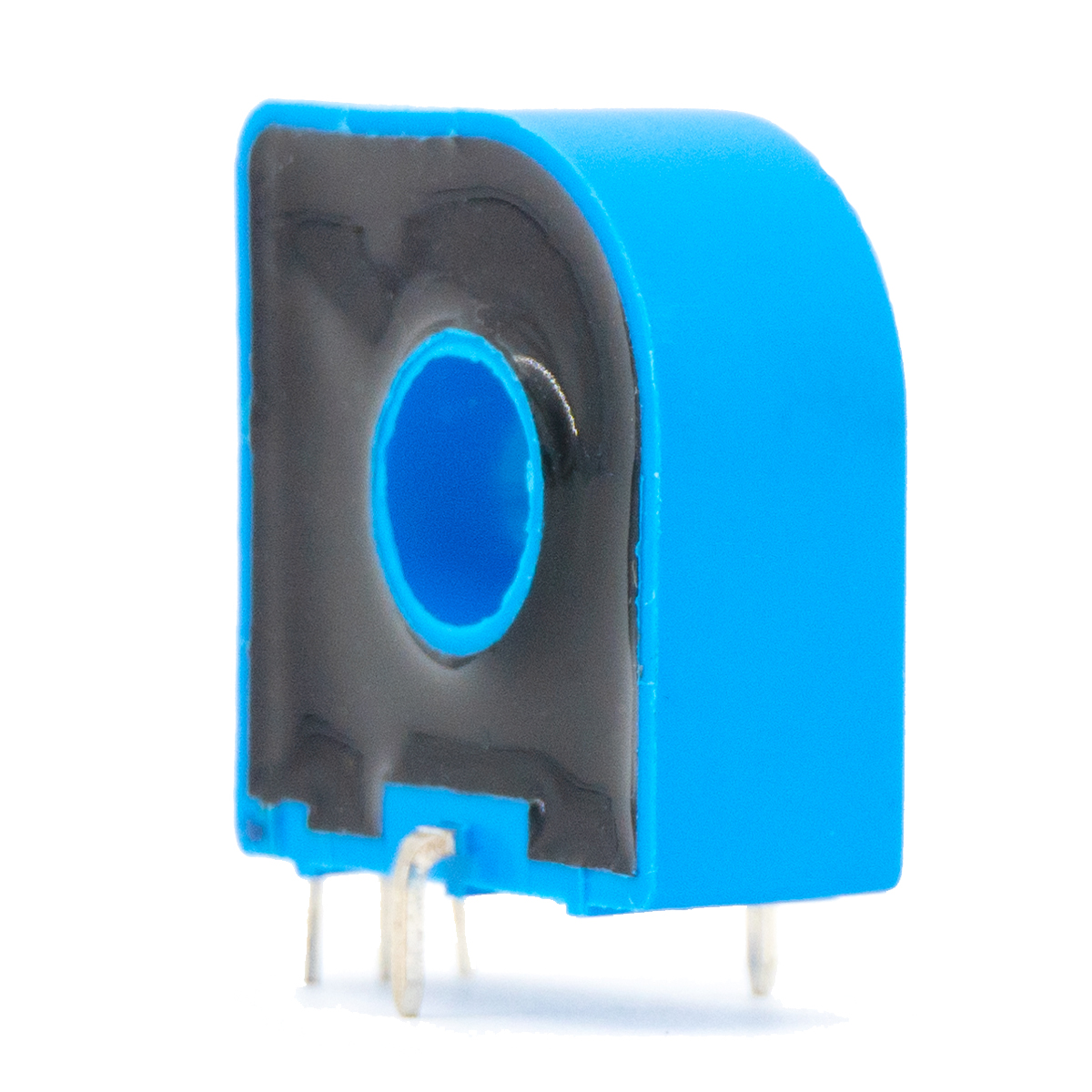

Introducción al transductor de corriente de efecto Hall

Un transductor de corriente de efecto Hall es un sofisticado dispositivo electrónico diseñado para medir la corriente eléctrica de forma precisa y no intrusiva, aprovechando el efecto Hall, un fenómeno físico descubierto por Edwin Hall en 1879. A diferencia de los métodos tradicionales de medición de corriente que requieren contacto eléctrico directo con el conductor, este transductor detecta el campo magnético generado por el flujo de corriente y lo convierte en una señal eléctrica proporcional que se puede medir, procesar o mostrar fácilmente. Esta característica sin contacto lo hace ideal para entornos industriales hostiles de alto voltaje, alta corriente y donde la seguridad y el aislamiento son críticos.

El principio de funcionamiento central de un transductor de corriente de efecto Hall gira en torno al efecto Hall: cuando un conductor portador de corriente se coloca en un campo magnético, los portadores de carga (electrones o huecos) dentro del conductor son desviados por la fuerza de Lorentz, creando una diferencia de voltaje (voltaje Hall) a través del conductor. En el transductor, un elemento Hall (normalmente hecho de materiales semiconductores como silicio o arseniuro de galio) se coloca en el campo magnético producido por la corriente medida. La magnitud del voltaje Hall es directamente proporcional a la intensidad del campo magnético, que a su vez es proporcional a la corriente que fluye a través del conductor. Al medir este voltaje Hall y procesarlo a través de circuitos de acondicionamiento de señal, el transductor genera una señal estandarizada (como 4-20 mA o 0-10 V) que corresponde a la corriente medida real.

Los transductores de corriente de efecto Hall se clasifican principalmente en dos tipos: transductores de bucle abierto (no compensados) y de bucle cerrado (compensados). Los transductores de circuito abierto tienen una estructura simple, un costo bajo y tiempos de respuesta rápidos. Consisten en un elemento Hall, un núcleo magnético para concentrar el campo magnético y una electrónica de acondicionamiento de señales. Sin embargo, su precisión es ligeramente menor debido a la deriva de temperatura y la saturación magnética. Los transductores de bucle cerrado, por su parte, incorporan una bobina de compensación que genera un campo magnético opuesto al producido por la corriente medida, consiguiendo el equilibrio magnético. Este diseño mejora significativamente la precisión, la linealidad y la estabilidad, lo que los hace adecuados para aplicaciones de alta precisión.

Las ventajas clave de los transductores de corriente de efecto Hall incluyen el aislamiento galvánico entre la corriente medida y la señal de salida, que evita interferencias eléctricas y garantiza la seguridad del operador. También tienen un amplio rango de medición, desde miliamperios hasta miles de amperios, y pueden medir corrientes tanto CC como CA, así como corrientes transitorias. Además, son compactos, livianos y de bajo consumo de energía, lo que los hace fáciles de integrar en diversos sistemas electrónicos.
