TR0240-LKH
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Características del producto
* Altamente aislado entre el lado primario y secundario.
* Tamaño pequeño, peso ligero.
* Sin pérdida de inserción, bajo consumo de energía.
* Amplio rango de detección.
Aplicación del producto
Utilizado en energía eléctrica, automatización industrial, maquinaria, automoción, electrodomésticos y otras industrias y campos.
Parámetros del producto
| Especificación | 100A/4V | 200a/4v | 400A/4V | Unidad | |
| I PN | Corriente de entrada clasificada primaria | 100 | 200 | 400 | A |
| I P | Rango de medición de corriente primaria | 0-200 | 0-400 | 0-800 | A |
| V SN | Tensión de salida nominal secundaria | 4 | V | ||
| V C | El voltaje de la fuente de alimentación | ±12-15(±5%) | V | ||
| I C | Consumo actual | ＜ 25 | mamá | ||
| V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 1 | % | ||
| V0 | Voltaje de compensación | TA =25℃:≤±25 | MV | ||
| V om | Voltaje de compensación magnética | IP = 0 después de 3*IPN: ≤ ± 10 | MV | ||
| V OT | Deriva de temperatura de voltaje de compensación | IP =0 TA =-40-+80℃:≤±1 | MV/℃ | ||
| T R | Tiempo de respuesta | ≤7 | μs | ||
| f | Ancho de banda (-3dB) | DC-20 | khz | ||
| T a | Temperatura de trabajo | -40-+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45-+85 | ℃ | ||
| R l | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ | ||

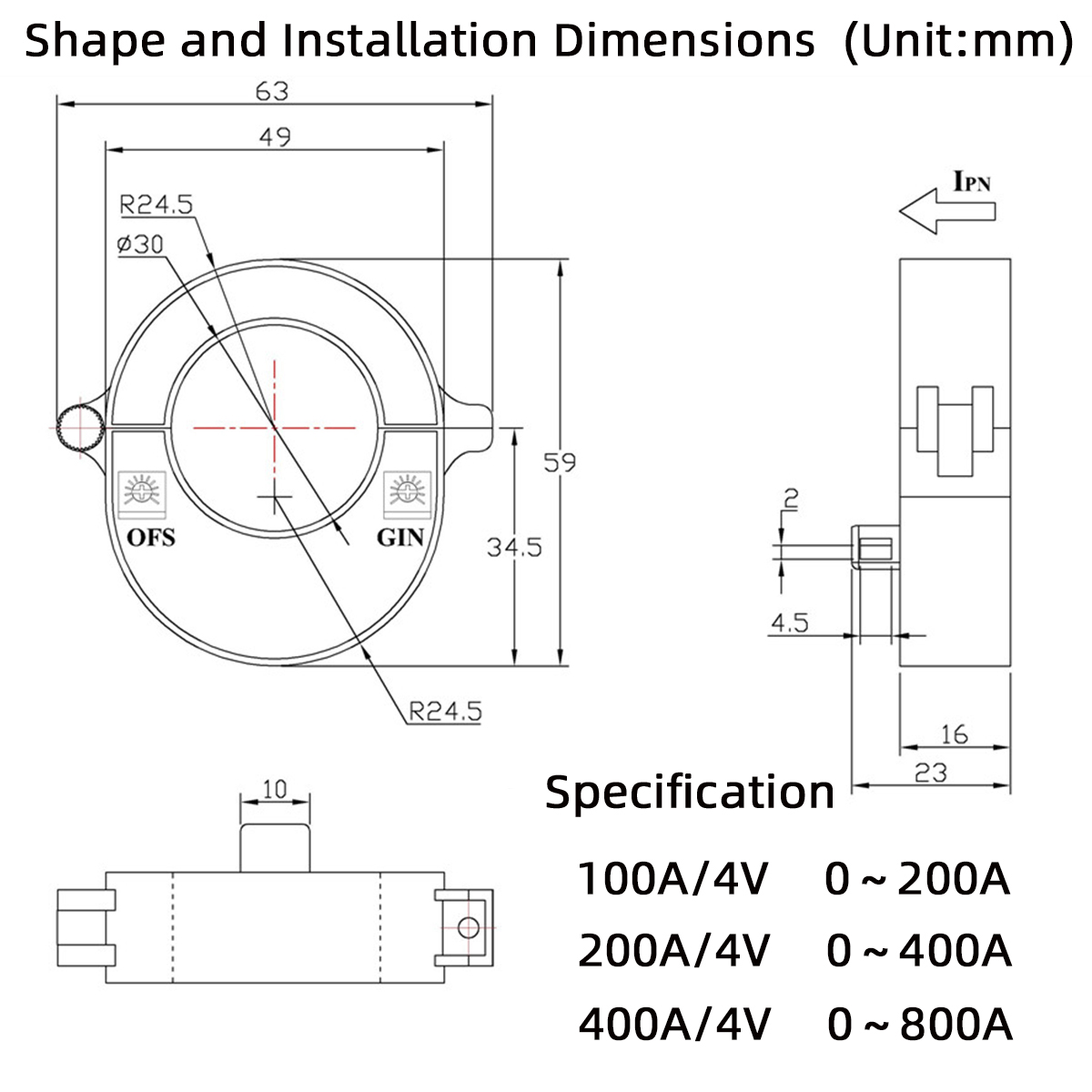

Dimensiones de forma e instalación

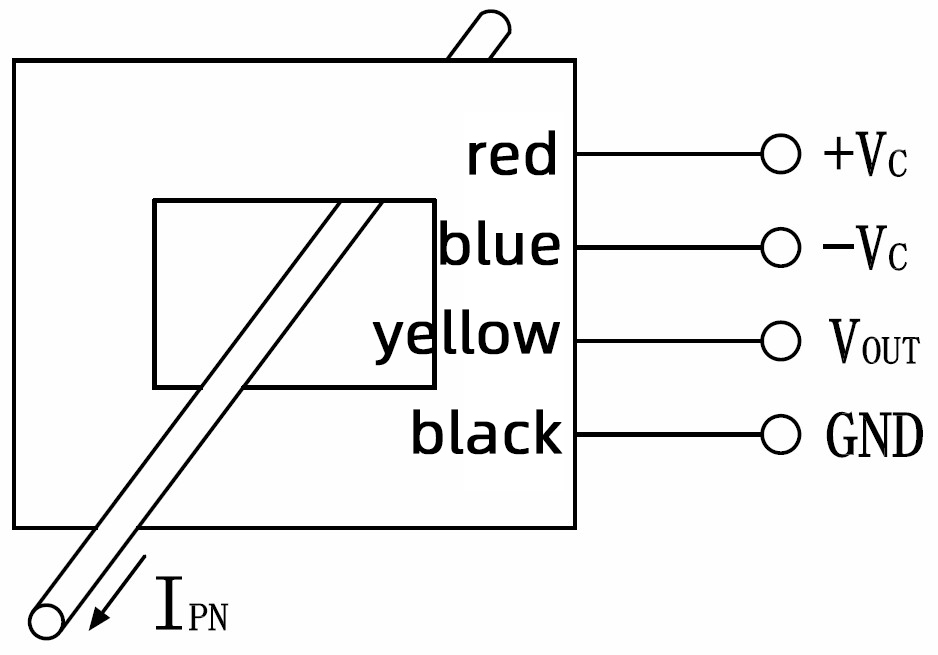

Diagrama de enlace del circuito
Nota:
GIN: ajuste de amplitud
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
El rendimiento dinámico (DI/DT y tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena con la perforación primaria.
