TR0229-LBH5
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
| Especificación | 10A/2V | 20A/2V | 50A/2V | Unidad | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada nominal primaria | 10 | 20 | 50 | A |
| I P | Rango de medición de corriente primaria | 0 ～ 10 | 0 ～ 20 | 0 ～ 50 | A |
| V SN | Voltaje de salida nominal secundario | 2.5 ± 2 | V | ||
| V C | El voltaje de la fuente de alimentación | +5V (± 5%) | V | ||
| I C | Consumo de corriente | ＜ 20 | mamá | ||
| V d | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 0.1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 0.5 | % | ||
| V 0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 15 | MV | ||
| V OM | Voltaje de compensación magnético | Ip =0 después de 3*I PN :≤±15 | MV | ||
| V OT | Voltaje de compensación Deriva de temperatura | Ip = 0 ta = -40 ～+80 ℃: ≤ ± 0.1 | MV/℃ | ||
| T r | Tiempo de respuesta | ≤1 | μs | ||
| f | Ancho de banda (-1dB) | DC ～ 200 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| Temperatura de almacenamiento T | S | -45 ～+85 | ℃ | ||

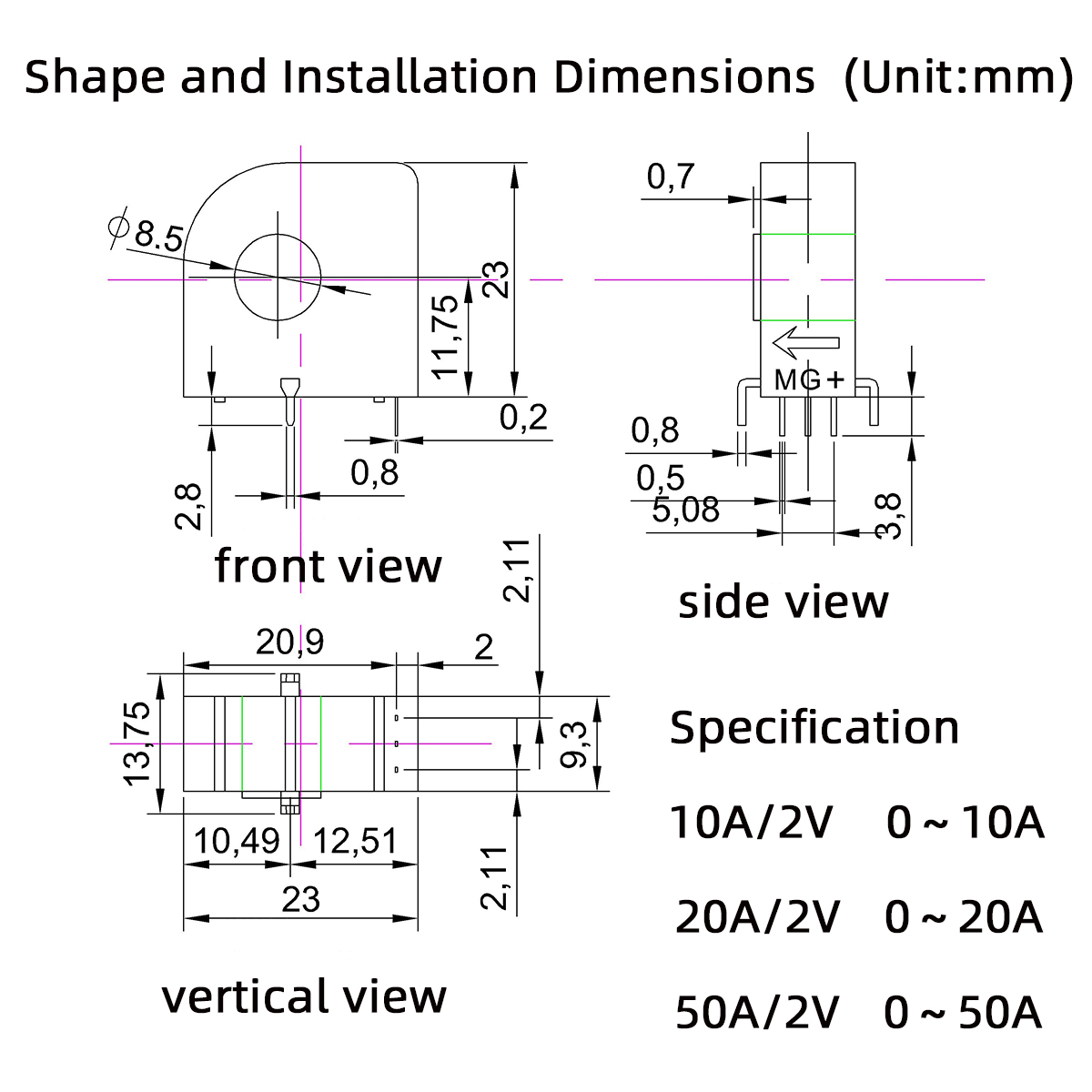

Dimensiones de forma e instalación
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
| Especificación | 10A/2V | 20A/2V | 50A/2V | Unidad | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada nominal primaria | 10 | 20 | 50 | A |
| I P | Rango de medición de corriente primaria | 0 ～ 10 | 0 ～ 20 | 0 ～ 50 | A |
| V SN | Voltaje de salida nominal secundario | 2.5 ± 2 | V | ||
| V C | El voltaje de la fuente de alimentación | +5V (± 5%) | V | ||
| I C | Consumo de corriente | ＜ 20 | mamá | ||
| V d | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 0.1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 0.5 | % | ||
| V 0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 15 | MV | ||
| V OM | Voltaje de compensación magnético | Ip =0 después de 3*I PN :≤±15 | MV | ||
| V OT | Voltaje de compensación Deriva de temperatura | Ip = 0 ta = -40 ～+80 ℃: ≤ ± 0.1 | MV/℃ | ||
| T r | Tiempo de respuesta | ≤1 | μs | ||
| f | Ancho de banda (-1dB) | DC ～ 200 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| Temperatura de almacenamiento T | S | -45 ～+85 | ℃ | ||
Dimensiones de forma e instalación
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
