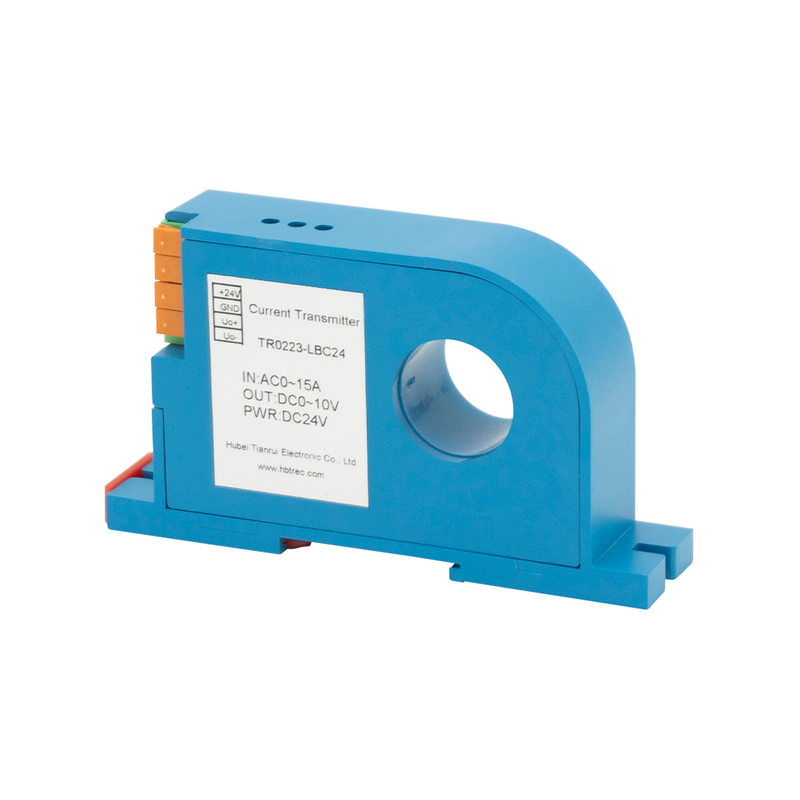

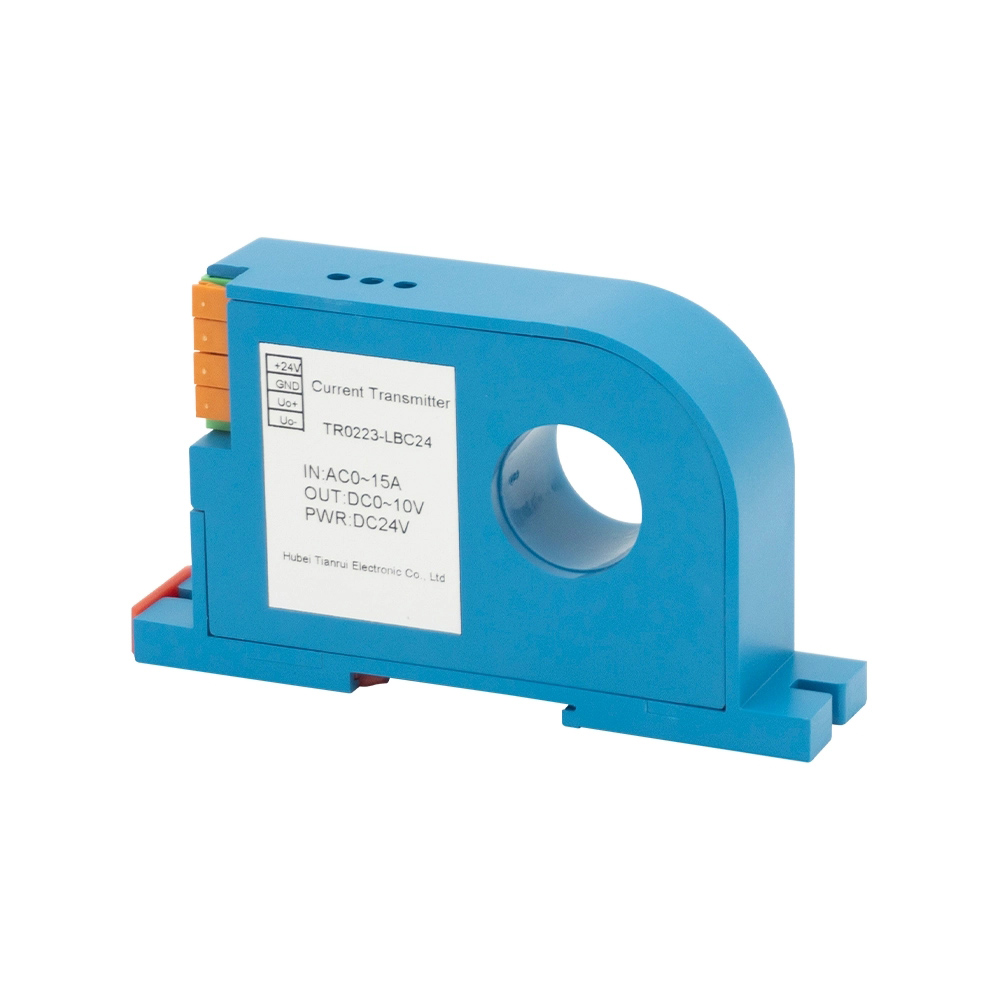

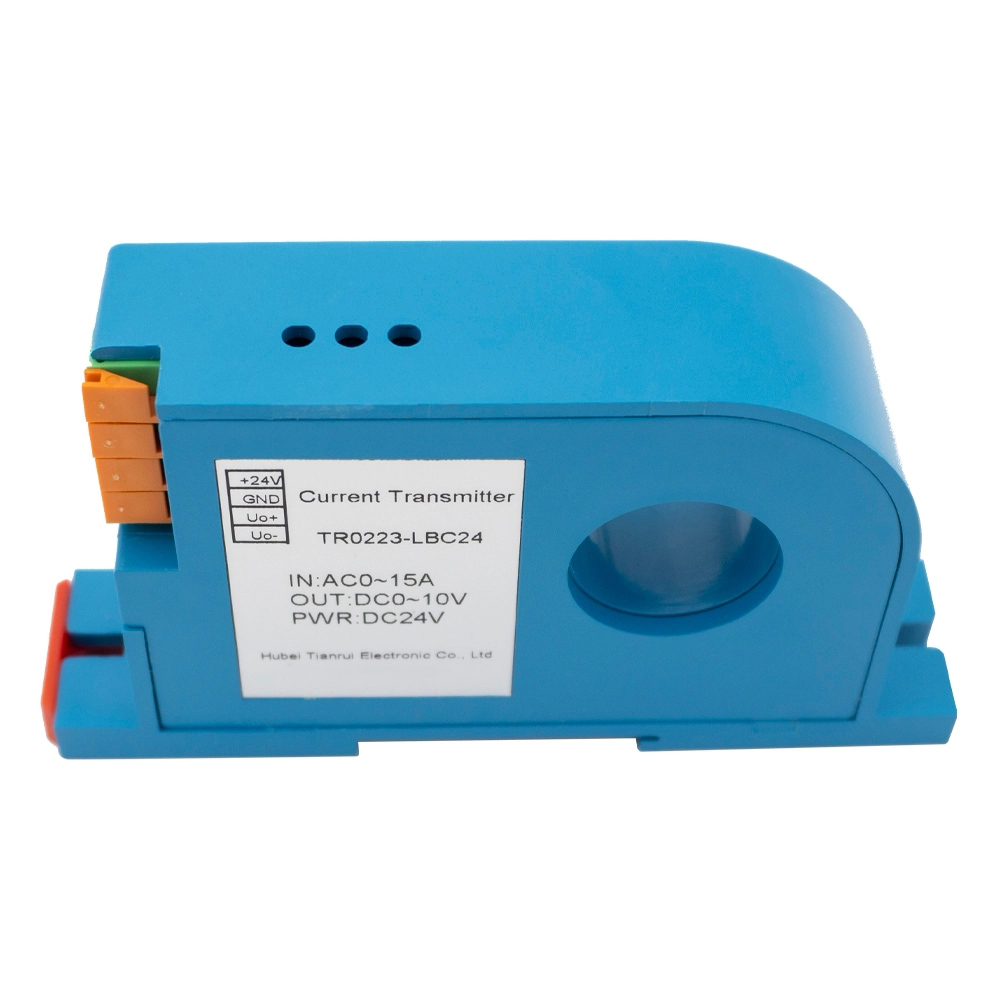

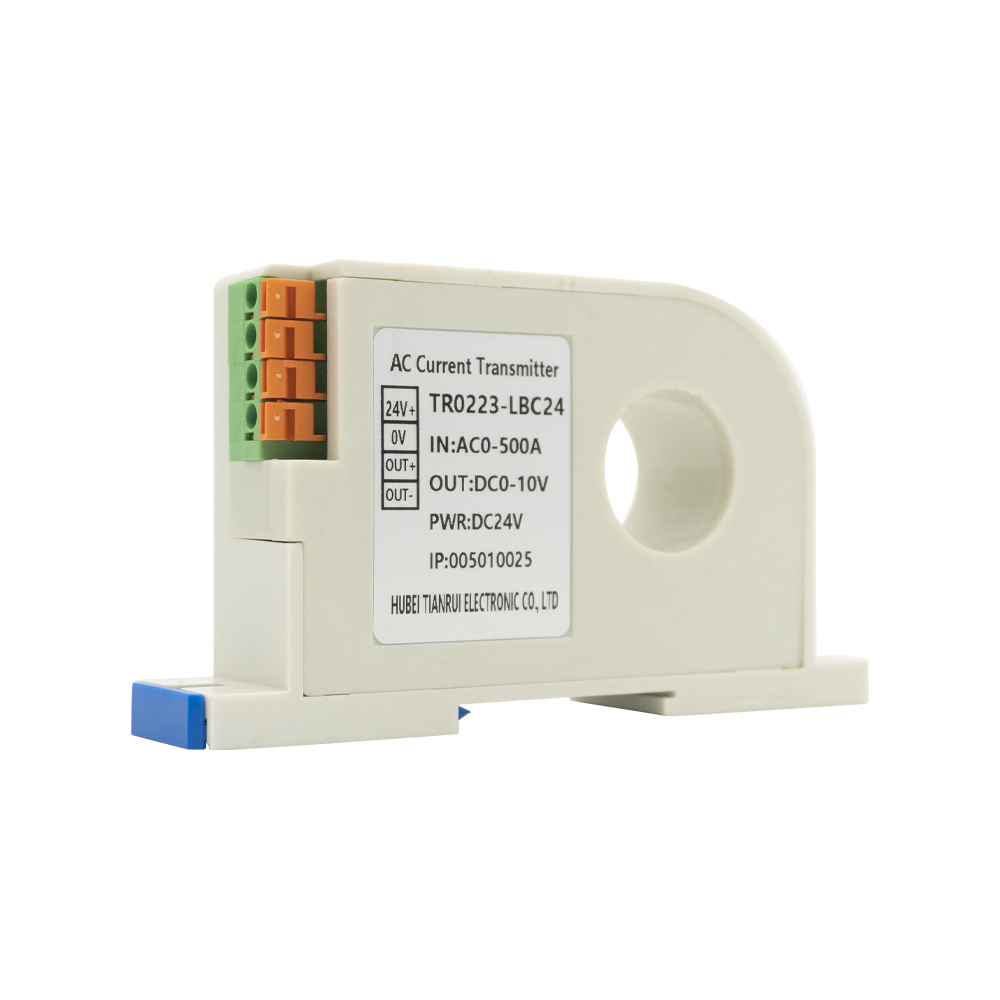

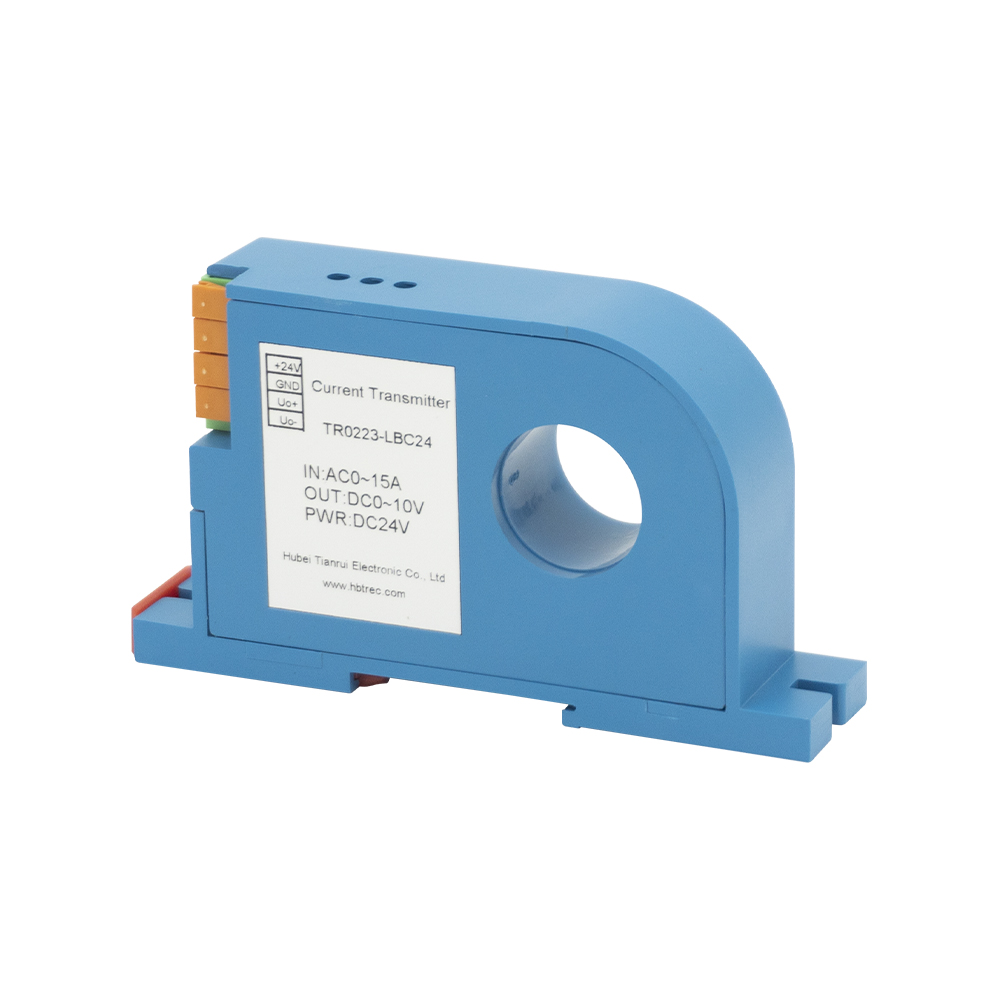

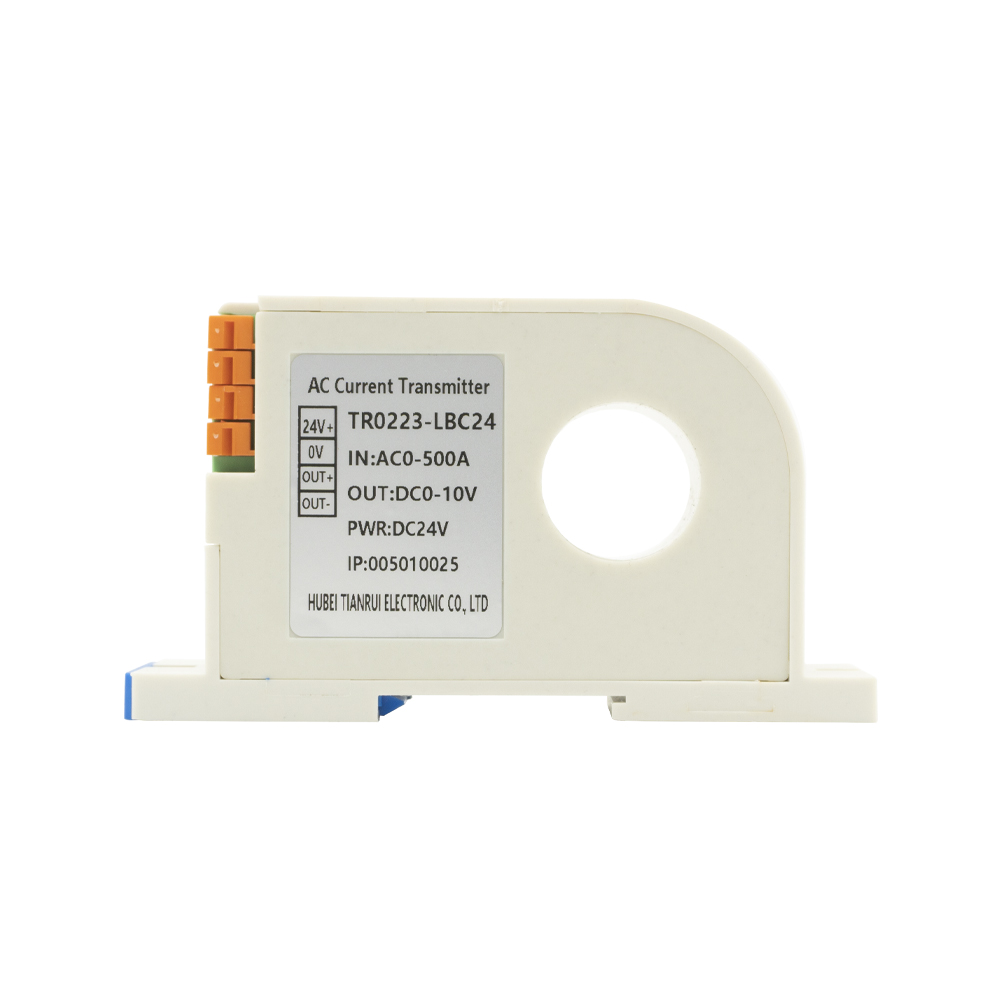

TR0223-LBC24
TR
Descripción general del producto
Un transmisor de corriente (transductor de corriente) es un dispositivo que convierte una corriente CA o CC en una señal estándar proporcional, como 0–5 V, 0–10 V o 4–20 mA. Proporciona aislamiento galvánico entre el circuito de alimentación principal y el sistema de control o monitoreo, lo que garantiza la seguridad y precisión de las mediciones. Utilizando tecnología de efecto Hall o transformador de corriente, presenta alta precisión, gran estabilidad y respuesta rápida. Los transmisores de corriente se utilizan ampliamente en sistemas de energía, automatización industrial, accionamientos de motores, energías renovables y aplicaciones de monitoreo de energía. Desempeñan un papel clave en la medición de corriente en tiempo real, la detección de fallas y la optimización del rendimiento del sistema.
Características de los productos
* Excelente precisión, buena linealidad.
* Alta inmunidad a interferencias, excelente CMRR.
* Baja deriva, baja potencia, amplio ancho de banda.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* Control Automático.
* Medidor de Medición.
* Sistema de Monitoreo Ferroviario.
* Sistema de Control de Estación.
Descargar hoja de tallas
Dimensión mecánica (mm)
Diagrama de conexión del circuito
Datos técnicos
@Ta = 25 ℃, a menos que se indique lo contrario
Tipo | TR0223-LBC24 | |
I PN | Corriente de entrada clasificada primaria | AC 15A |
I P | Rango de medida de corriente primaria | AC 0 ~ 18a |
V SN | Voltaje de salida con calificación secundaria | DC 10V |
U c | El voltaje de la fuente de alimentación | DC 24V |
R l | Capacidad de carga | R l ≤ 500Ω |
ε L | Linealidad | 0.1% |
X | Exactitud | ± 0.5% |
Bw | Frecuencia de banda | 40 ~ 5 kHz |
Capacidad de sobrecarga | 10 veces | |
I C | Consumo actual | <15MA+i s |
U d | Voltaje de soporte de frecuencia de potencia | 2.5kV AC/1min |
T R | Tiempo de respuesta | <200 ms |
I0 | Corriente de compensación | ≤80 μA |
Deriva de temperatura | ≤500ppm/ ℃ | |
T a | Temperatura de funcionamiento ambiental | -10℃ ~+70 ℃ |
T S | Temperatura de almacenamiento ambiental | -25℃ ~+85 ℃ |
I S : corriente de salida
