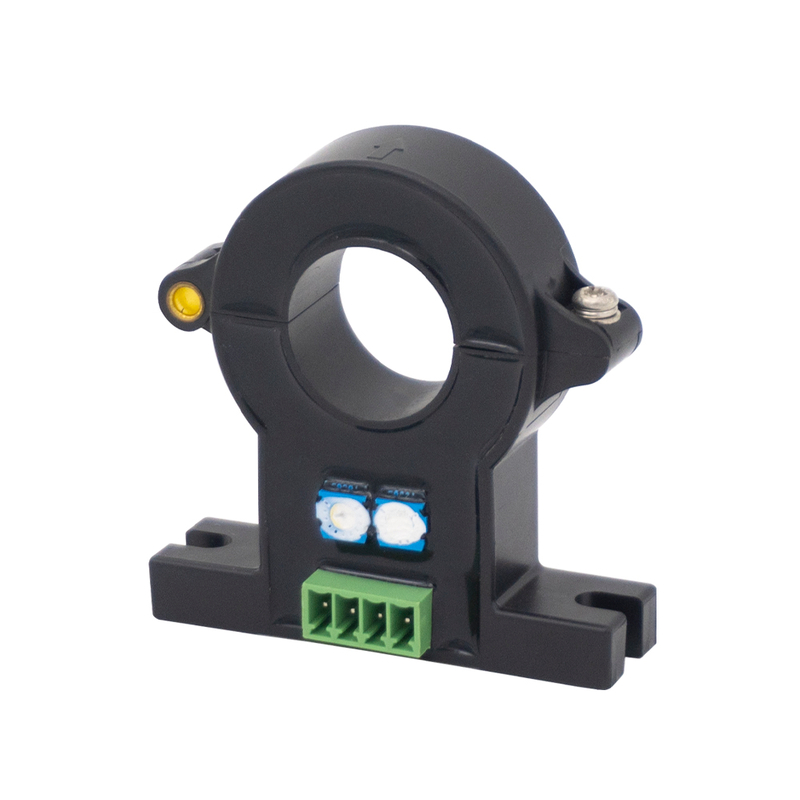

TR0214-LKH
TR
Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura dividida, fácil de instalar.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Descargar hoja de tallas
Parámetros del producto
| Especificación | 50A/4V | 200a/4v | 500A/4V | Unidad | |
I PN | Corriente de entrada nominal primaria | 50 | 200 | 500 | A |
I P | Rango de medición de corriente primaria | 0 ～ 100 | 0 ～ 400 | 0 ～ 1000 | A |
V SN | Tensión de salida nominal secundaria | 4 | V | ||
V C | El voltaje de la fuente de alimentación | ± 12 ～ 15 (± 5%) | V | ||
I C | Consumo actual | ＜ 25 | mamá | ||
V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
ε L | Linealidad | ＜ 1 | %FS | ||
X | Precisión | Ta = 25 ℃: ≤ ± 1 | % | ||
V0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 20 | MV | ||
V om | Voltaje de compensación magnética | IP=0 después de 3*I PN :≤±20 | MV | ||
V OT | Deriva de temperatura de voltaje compensado | Ip = 0 ta = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
T R | Tiempo de respuesta | ≤5 | μs | ||
f | Ancho de banda (-3dB) | DC ～ 20 | Khz | ||
T a | Temperatura de trabajo | -40 ～+80 | ℃ | ||
T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||
R l | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ | ||

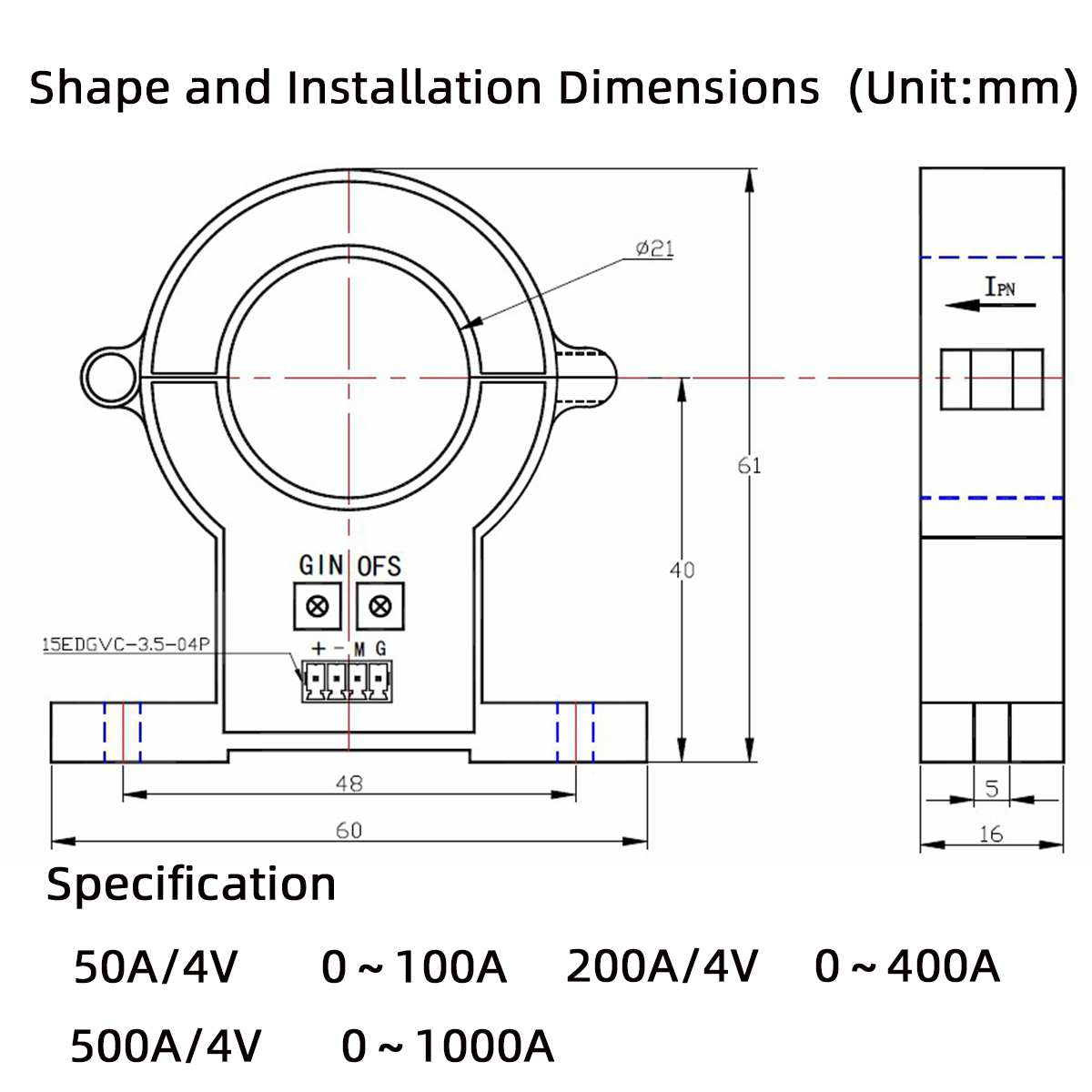

Estructura y dimensión

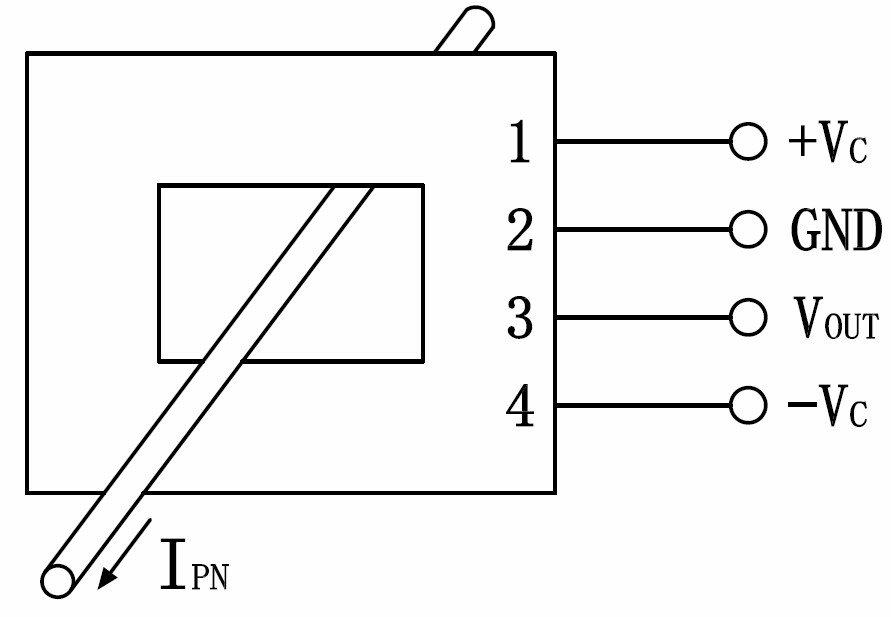

Diagrama de enlace del circuito
Notas:
IPN: dirección de entrada de corriente primaria
+: Fuente de alimentación positiva de 12V/15V
-: fuente de alimentación negativa de 12V/15V M: salida de señal secundaria
G: Potencia de tierra: Gin de ajuste cero: ajuste de amplitud
Precauciones de instalación
* El sensor debe estar cableado correctamente, de lo contrario podría dañar los componentes internos del sensor.
* El rendimiento dinámico (di/dt y tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena con la perforación primaria.
