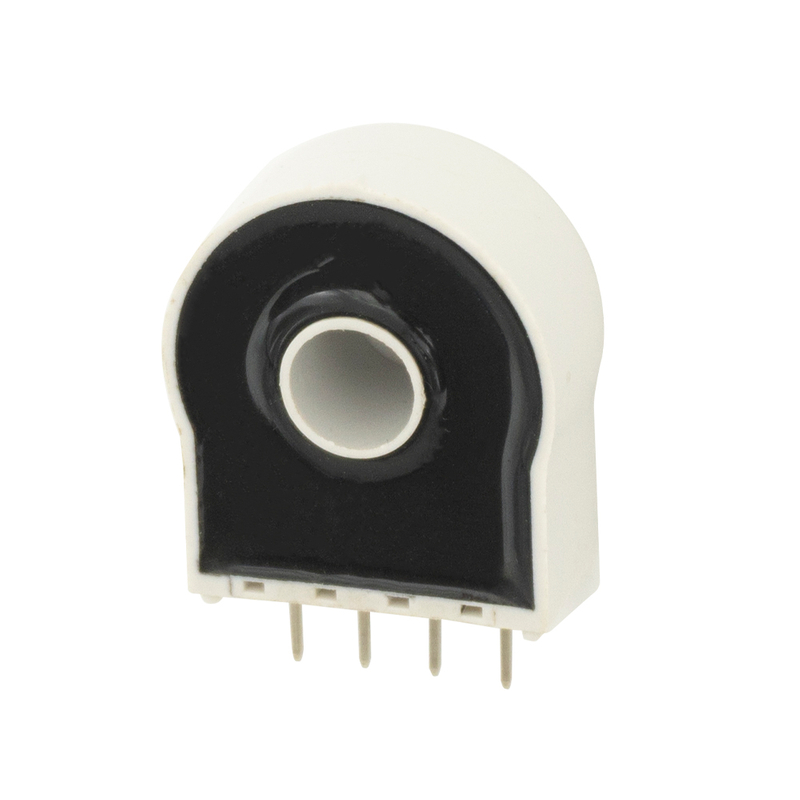

Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
Especificación | 10a/1v | 25A/1V | 50A/1V | Unidad | |
I PN | Corriente de entrada nominal primaria | 10 | 25 | 50 | A |
I P | Rango de medición de corriente primaria | 0 ～ 20 | 0 ～ 50 | 0 ～ 100 | A |
V SN | Tensión de salida nominal secundaria | 2.5 ± 1 | V | ||
V C | El voltaje de la fuente de alimentación | +5V (± 5%) | V | ||
I C | Consumo actual | ＜ 20 | mamá | ||
V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 3kV/50Hz/1min | |||
ε L | Linealidad | ＜ 0.1 | %FS | ||
X | Precisión | Ta = 25 ℃: ≤ ± 0.5 | % | ||
V0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 10 | MV | ||
V om | Voltaje de compensación magnética | IP =0 después de 3*I PN :≤±10 | MV | ||
V OT | Deriva de temperatura de voltaje compensado | IP = 0, TA = -40 ~ +80 ℃: ≤ ± 0,1 | MV/℃ | ||
T R | Tiempo de respuesta | ＜ 1 | μs | ||
f | Ancho de banda (-1dB) | DC ～ 200 | khz | ||
T a | Temperatura de trabajo | -40 ～+80 | ℃ | ||
T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||

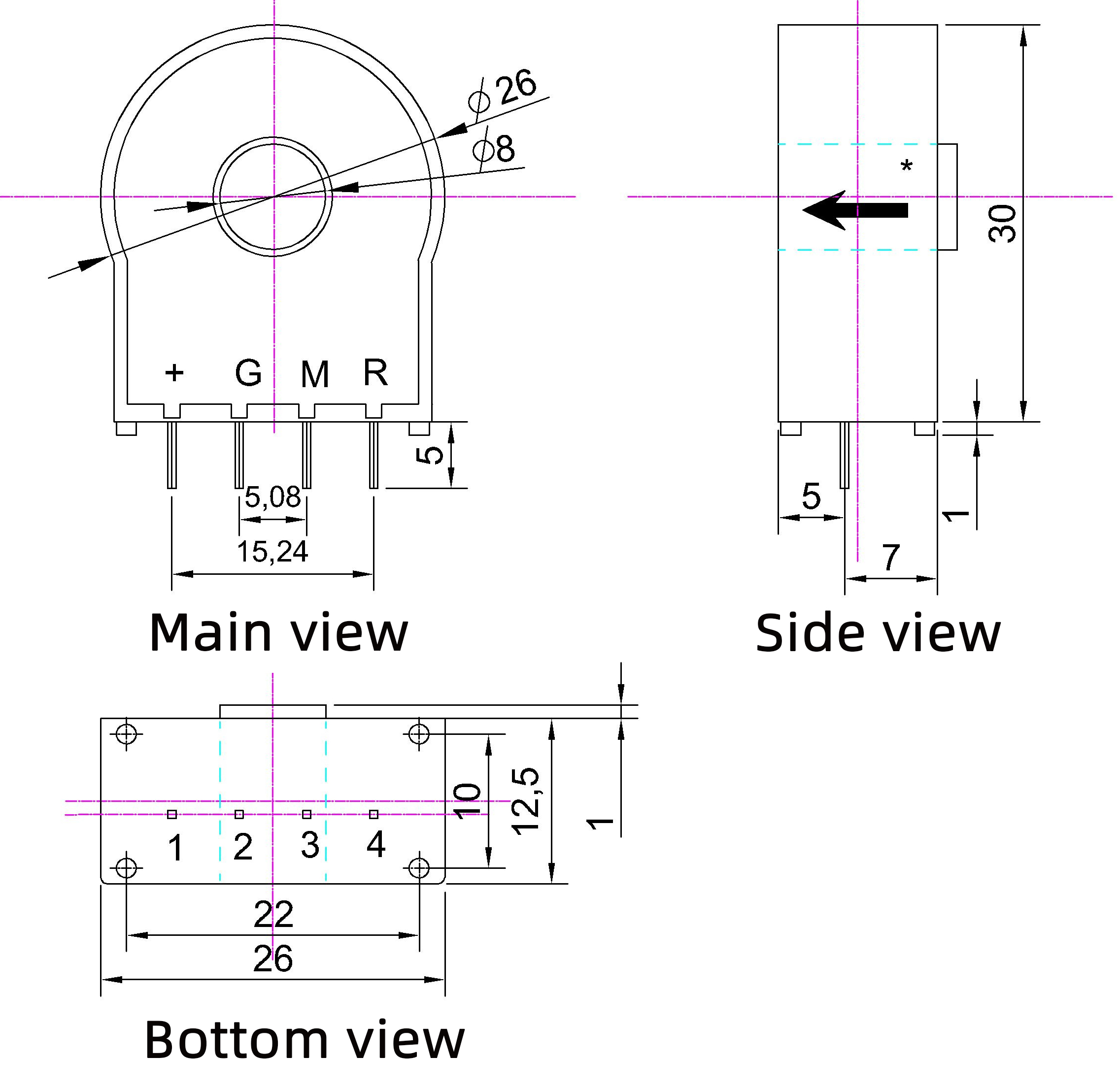

Estructura y dimensión

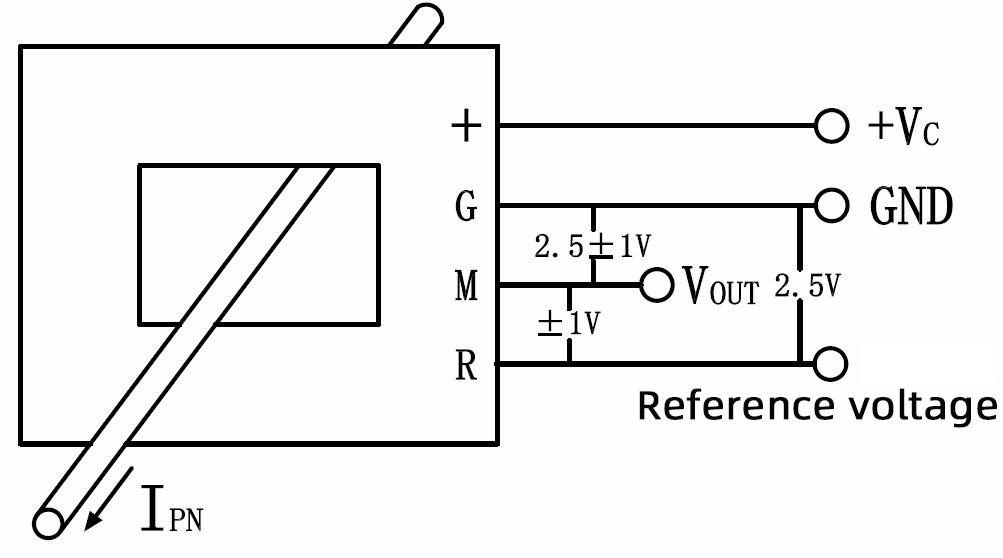

Diagrama de enlace de circuito
Nota:
I PN : dirección de entrada de corriente primaria
+: Fuente de alimentación de 5 V positiva G: Ground de energía
M: salida de señal secundaria R: voltaje de referencia
Precaución de la instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
