TR0201-LBH5
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Características del producto
* Mide señales AC, DC y pulsadas.
* Excelente precisión, buena linealidad.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Aislamiento completo entre primaria y secundaria
* Amplio rango de medición, velocidad de respuesta rápida, alta precisión y buena estabilidad de temperatura.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
* Medición de corriente de alta precisión y alta frecuencia.
Parámetros del producto
| Especificación | 0.5A/0.625V | 1A/0.625V | 6A/0.625V | Unidad | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada nominal primaria | 0.5 | 1 | 6 | A |
| I P | Rango de medición de corriente primaria | 0 ～ 1 | 0 ～ 2 | 0 ～ 12 | A |
| V SN | Tensión de salida nominal secundaria | 2.5 ± 0.625 | V | ||
| V C | Tensión de fuente de alimentación | +5 (± 5%) | V | ||
| I C | Consumo de corriente | ＜ 10+es | mamá | ||
| V d | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 0.1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 0.5 | % | ||
| V 0 | Tensión de compensación | Ta = 25 ℃: ≤ ± 10 | MV | ||
| V OM | Tensión de compensación magnética | IP=0 después de 3*I PN :≤±5 | MV | ||
| V OT | Tensión de compensación deriva de temperatura | IP=0, TA=-40~+80℃:≤±0,1 | MV/℃ | ||
| T r | Tiempo de respuesta | ≤40 | μs | ||
| f | Ancho de banda (-3dB) | DC ～ 100 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||

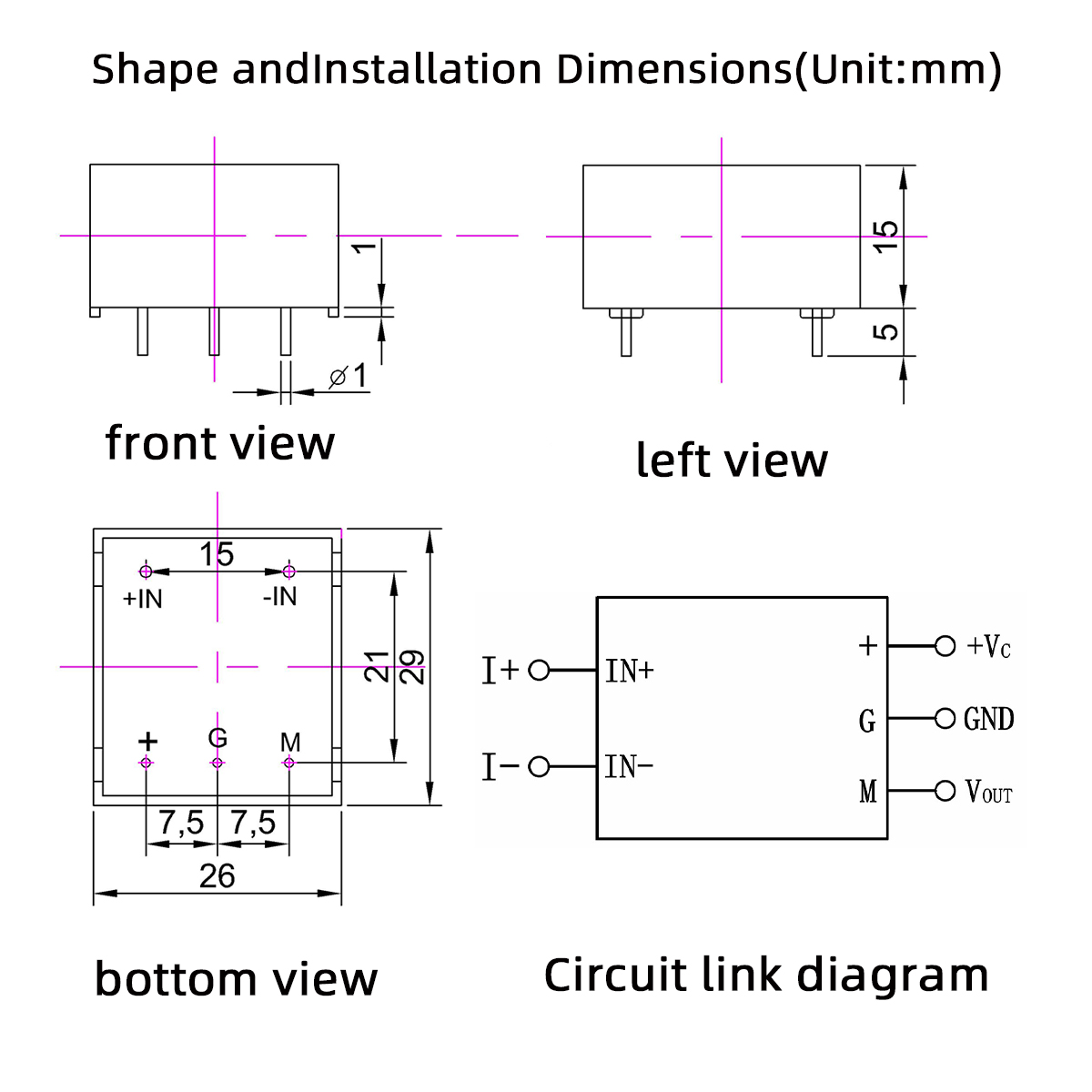

Dimensiones de forma e instalación
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
