Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-10-17 Origen:Sitio
En la automatización industrial, el control y la medición precisos son primordiales. Dos componentes críticos en este dominio son los transmisores de corriente a presión (transmisores I/P) y el transmisor de corriente . Si bien ambos tratan con señales eléctricas, sus funciones y aplicaciones difieren significativamente.
Principio de funcionamiento:
Un transmisor I/P convierte una señal de corriente eléctrica (normalmente de 4 a 20 mA) en una presión neumática proporcional. Esta conversión es esencial para controlar actuadores neumáticos como válvulas de control y amortiguadores. El dispositivo funciona utilizando un principio de equilibrio de fuerza electromagnética, donde una bobina produce un campo magnético que mueve una válvula de aleta. Este movimiento modula el flujo de aire a través de una boquilla, creando una contrapresión que controla un diafragma o pistón, ajustando así la presión neumática de salida.
Aplicaciones:
Los transmisores I/P se utilizan ampliamente en industrias donde prevalece el control neumático. Las aplicaciones comunes incluyen petróleo y gas para controlar válvulas en procesos de perforación y refinación, generación de energía para regular turbinas de vapor y gas, procesamiento químico para mantener reacciones químicas precisas, tratamiento de agua para gestionar caudales y presiones, y sistemas HVAC para controlar compuertas y unidades de tratamiento de aire. Estos dispositivos suelen montarse en válvulas de control o directamente en actuadores de válvula para garantizar un control preciso.
Ventajas:
Control proporcional: proporciona un control preciso sobre los actuadores neumáticos.
Capacidad de control remoto: permite el control a largas distancias
Compatibilidad: Se integra fácilmente con sistemas neumáticos existentes
Principio de funcionamiento:
Un transmisor de corriente , a menudo denominado sensor o transductor de corriente, mide la corriente eléctrica y la convierte en una señal de salida estandarizada, como 4 a 20 mA o 0 a 10 V. El dispositivo funciona según principios de inducción electromagnética, donde un cambio en el flujo magnético induce un voltaje en una bobina. Este voltaje inducido luego se procesa para producir una señal de salida proporcional.
Aplicaciones:
Los transmisores de corriente son esenciales en aplicaciones que requieren una medición precisa de la corriente eléctrica. Los usos comunes incluyen sistemas de distribución eléctrica para monitorear la corriente en circuitos, protección de motores para detectar condiciones de sobrecorriente, gestión de energía en la medición de corriente para el análisis del consumo de energía y sistemas de energía renovable para monitorear la corriente en instalaciones solares y eólicas. Estos dispositivos suelen instalarse en serie con el circuito para medir el flujo de corriente.
Ventajas:
Medición precisa: proporciona lecturas actuales precisas
Versatilidad: Adecuado para mediciones de corriente CA y CC
Integración: Se integra fácilmente con sistemas de control digital para monitoreo y análisis.
| Característica | Transmisor de corriente a presión (I/P) | Transmisor de corriente |
|---|---|---|
| Función principal | Convierte la señal eléctrica en presión neumática. | Mide la corriente eléctrica y la convierte en señal estandarizada. |
| Producción | Presión neumática (p. ej., 3 a 15 psi) | Señal eléctrica (p. ej., 4–20 mA, 0–10 V) |
| Aplicaciones | Sistemas de control neumáticos | Medición y monitoreo eléctrico. |
| Principio operativo | Equilibrio de fuerzas electromagnéticas | Inducción electromagnética |
| Tipo de señal | Neumático | Eléctrico |
| Industrias comunes | Petróleo y gas, generación de energía, procesamiento químico | Distribución Eléctrica, Gestión Energética, Energías Renovables |
Diagrama del transmisor I/P:
Este diagrama ilustra el principio de funcionamiento de un transmisor de corriente a presión y muestra la conversión de una señal eléctrica en presión neumática.

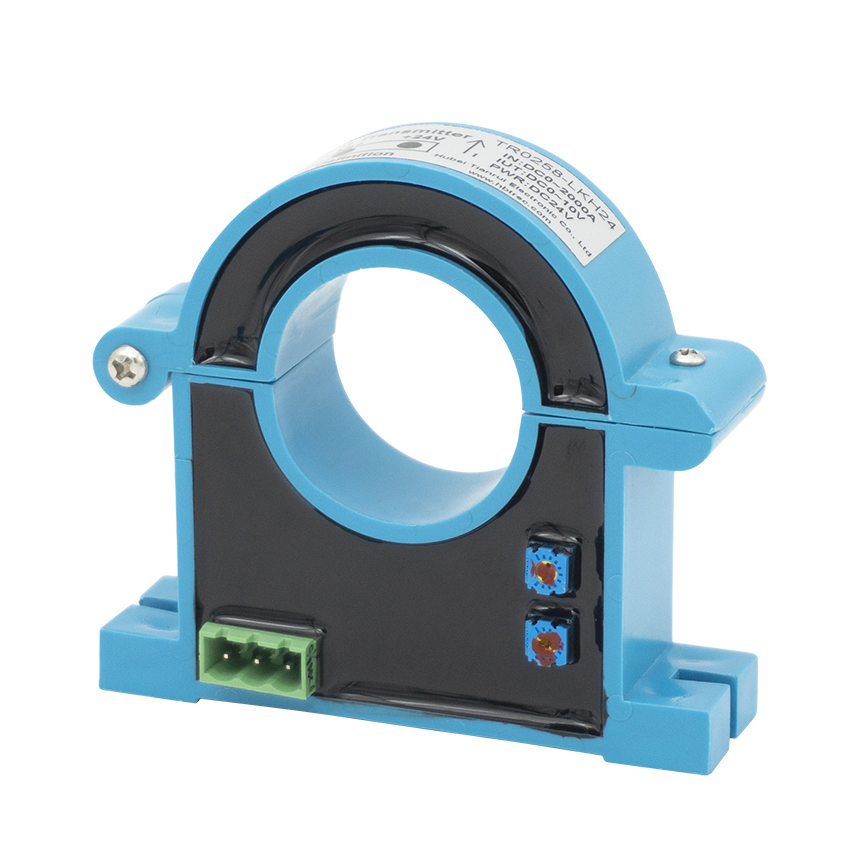

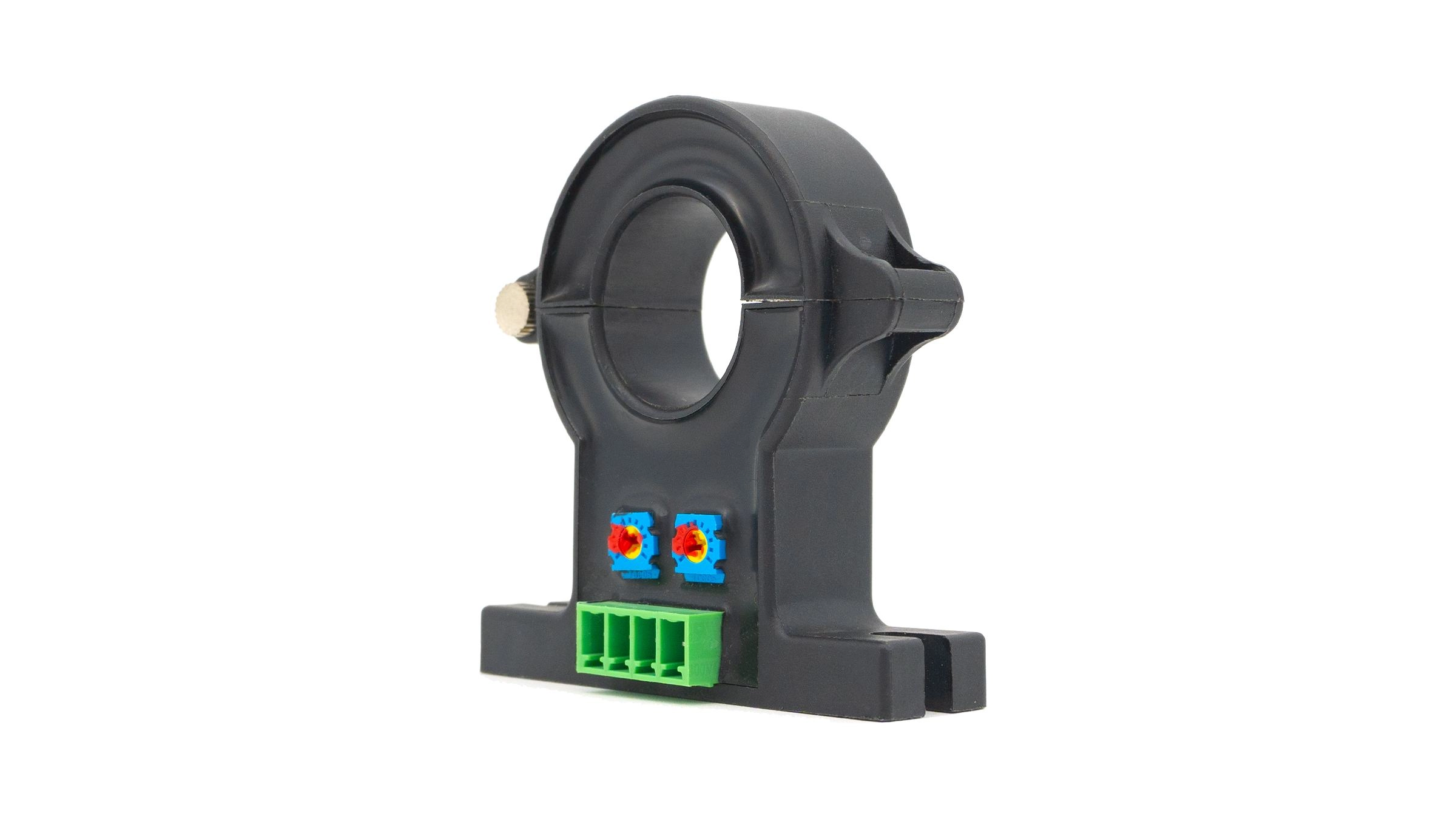

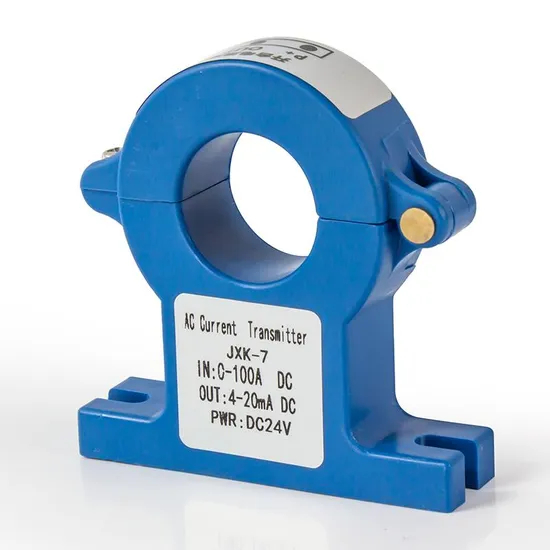

Ejemplo de transmisor actual:
Esta imagen muestra un transmisor de corriente típico utilizado para medir corriente eléctrica en circuitos.
La evolución de ambos dispositivos está influenciada por los avances en la tecnología y las necesidades de la industria. La integración con sistemas inteligentes permite el monitoreo y diagnóstico remotos. Se ha logrado una mayor precisión y estabilidad gracias a avances en materiales y diseño. Las capacidades de comunicación digital permiten una integración perfecta con los sistemas de control. La miniaturización reduce el tamaño de estos dispositivos sin comprometer el rendimiento. Las mejoras en la eficiencia energética reducen el consumo de energía, lo que contribuye a operaciones más sostenibles.
Si bien tanto los transmisores de corriente a presión como los transmisores de corriente desempeñan funciones vitales en la automatización industrial, cumplen funciones distintas. Los transmisores I/P son esenciales para convertir señales eléctricas en presiones neumáticas para controlar actuadores, mientras que los transmisores de corriente son cruciales para medir corrientes eléctricas y convertirlas en señales estandarizadas para monitoreo y análisis. Comprender sus diferencias y aplicaciones garantiza la selección e implementación adecuadas en diversos sistemas industriales.
