Los transformadores de corriente (CT) ayudan a medir la electricidad de forma segura. Reducen las corrientes altas. Esto facilita el seguimiento del uso de energía en hogares y edificios.
Elegir la tomografía computarizada correcta es muy importante para obtener buenas lecturas. Piense en cosas como el tamaño de la carga y las clasificaciones térmicas. Asegúrese de que funcione con su equipo de monitoreo de energía.
Los CT mantienen la seguridad al encontrar sobrecorrientes y cortocircuitos. Encienden relés de protección para detener daños y mantener el sistema seguro.
Usar más de un CT en un canal puede ahorrar espacio y dinero. Pero es posible que no veas tantos detalles de cada circuito.
Revise y cuide sus TC con frecuencia. Esto ayuda a mantener las mediciones correctas y mantiene seguro su sistema de monitoreo de energía.
Un transformador de corriente le ayuda a medir la electricidad de forma segura en casa o en el trabajo. Su trabajo principal es reducir las corrientes altas a un nivel más seguro. Esto hace que sea seguro conectar herramientas de medición. El transformador de corriente utiliza inducción electromagnética para funcionar. Cuando la CA fluye por el cable principal, crea un campo magnético en el núcleo. Este campo crea una corriente más pequeña en el devanado secundario. La corriente secundaria siempre es menor pero coincide con la corriente principal. El circuito principal permanece casi igual, por lo que el flujo de energía no cambia.
La corriente principal crea un campo magnético cambiante en el núcleo.
Este campo crea una corriente más pequeña en el devanado secundario.
La corriente secundaria coincide con la corriente principal pero es más pequeña.
La inducción electromagnética mueve energía del devanado principal al secundario.
El núcleo se magnetiza cuando fluye corriente, lo que genera corriente en el devanado secundario.
Puede encontrar transformadores de corriente en muchos lugares. Se utilizan en edificios, paneles y circuitos. También ayudan a comprobar las turbinas eólicas y los sistemas solares. En todos estos casos, el transformador de corriente permite medir electricidad sin tocar la alta tensión.
Cuando mide la CA, debe ser seguro y correcto. El transformador de corriente ayuda con ambos. Utiliza una relación de vueltas para mantener el vínculo correcto entre las corrientes principal y secundaria. Por ejemplo, si la corriente principal es 100 A y la secundaria es 5 A, la relación de vueltas es 20:1. Esto significa que el transformador de corriente reduce la corriente 20 veces. El número de vueltas en el devanado secundario controla cuánto cae la corriente.

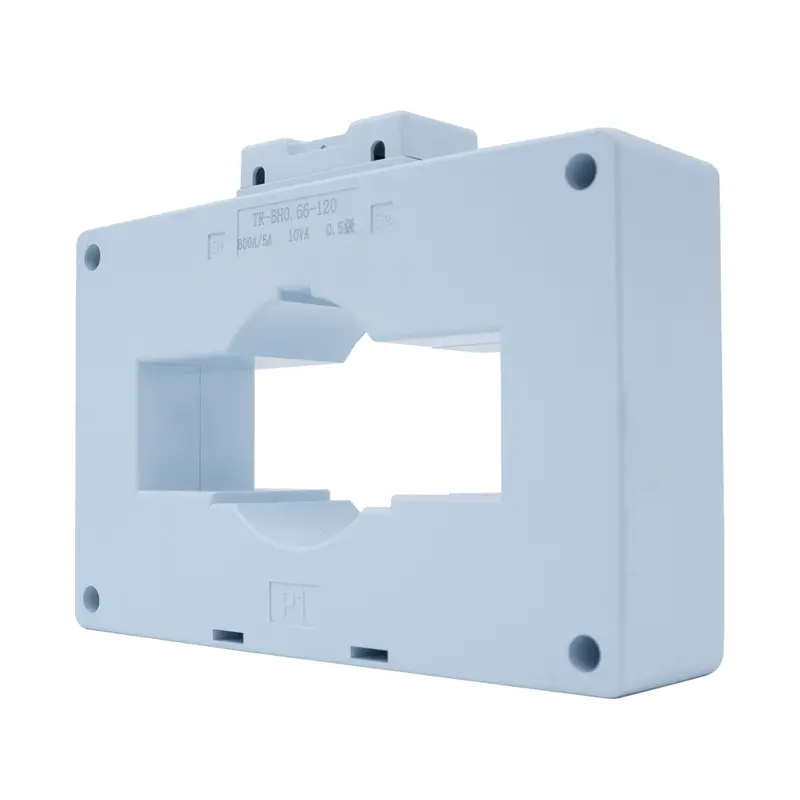

El transformador de corriente tiene un núcleo de acero y un devanado secundario.
La CA fluye por el cable principal y crea un campo magnético.
El campo magnético magnetiza el núcleo y genera voltaje en el devanado secundario.
Si se cierra el circuito secundario, fluye una corriente que coincide con la corriente principal, pero es más pequeña.
Rango actual | Descripción |
|---|---|
1-5a | Rango de salida típico para CT |
0,333-1V | Rango de salida alternativo para CT |
Los transformadores de corriente lo mantienen seguro al reducir las altas corrientes de CA. Nunca deje abierto el devanado secundario cuando el principal esté encendido. Esto puede generar voltajes muy altos. Algunos transformadores de corriente tienen piezas de seguridad integradas, como diodos Zener o resistencias de carga, para evitar daños. Verificar y probar a menudo ayuda a que su sistema se mantenga seguro y correcto.
Los CT se utilizan de muchas maneras. Puede consultar las fuentes principales de servicios públicos, los subpaneles y los sistemas de energía renovable. Los CT le permiten medir la electricidad en diferentes partes de su edificio o equipo. Esto le ayuda a controlar el uso de energía y ahorrar energía.
Utiliza cts para comprobar cuánta electricidad utiliza cada día. Estos dispositivos le muestran el flujo actual de inmediato. Esto le ayuda a ver dónde utiliza más energía. Cuando utiliza transformadores de corriente con un medidor de potencia, puede controlar más de cerca su consumo de energía. Esto se llama monitoreo actual. Le ayuda a notar patrones y encontrar formas de ahorrar dinero.
Los cts proporcionan datos importantes para comprobar las cargas.
Le ayudan a realizar un seguimiento exacto del uso de energía.
cts asegúrese de seguir las reglas de presentación de informes.
Reducen las corrientes altas, por lo que es seguro medir y controlar la energía.
Los cts también ayudan a mantener seguro su sistema eléctrico. Buscan problemas como demasiada corriente o cortocircuitos. Cuando los cts encuentran estos problemas, pueden activar relés que protegen el circuito. Estos relés apagan la parte defectuosa para evitar daños o incendios. Esto mantiene a las personas y los equipos más seguros.
Funcionalidad | Descripción |
|---|---|
Detectar sobrecorriente y cortocircuito. | cts observan la corriente para encontrar problemas peligrosos. |
Activar relés de protección. | Encienden relés para apagar rápidamente las piezas defectuosas. |
Proporcionar aislamiento eléctrico | Esto mantiene a las personas y a los equipos a salvo de altas tensiones. |
Los cts también lo protegen de descargas eléctricas al mantener las herramientas de medición alejadas del alto voltaje. Algunas tomografías pueden encontrar pequeñas fugas de corriente. Esto evita que el calor se acumule y provoque incendios. En paneles grandes, las TC ayudan a encontrar problemas de aislamiento, fallas en la pantalla y fugas lentas. El uso de cts para la protección de circuitos mantiene su sistema funcionando bien y seguro.
Elegir las tomografías computarizadas correctas le ayudará a obtener buenos datos. También mantiene su sistema seguro. Debes pensar en algunas cosas antes de elegir un transformador de corriente. La mejor opción le permite controlar su uso de energía y mantener su equipo seguro.
Sus cts deben coincidir con su carga eléctrica. Si elige uno demasiado grande o demasiado pequeño, sus lecturas serán incorrectas. Compruebe siempre las clasificaciones térmicas y el tamaño. Mira cuánto espacio tienes en tu panel. Asegúrese de que los cts puedan manejar la corriente que desea medir. La siguiente tabla enumera cosas en las que debería pensar:
Factor | Descripción |
|---|---|
Clasificaciones térmicas | Muestra la temperatura más alta que puede soportar el transformador. |
Tamaño físico | Verifique el tamaño exterior e interior, especialmente si el espacio es reducido. |
Requisitos de instalación | Piense en su configuración y si necesita mantener la energía encendida durante la instalación. |
Clase de precisión | Elija una clase que coincida con su medidor para obtener buenas lecturas. |
Requisitos de energía | Asegúrese de que el transformador proporcione suficiente potencia para evitar errores de señal. |
La clase de precisión le indica qué tan cerca están sus lecturas del valor real. Si necesita realizar un seguimiento de la energía para facturas o informes, necesita tomografías computarizadas de alta precisión . La siguiente tabla muestra algunas clases de precisión y para qué se utilizan:
Clase de precisión | Tipo de uso | Requisito de error |
|---|---|---|
0.1 | Medición de alta precisión | 0,1% a la corriente nominal |
0.2 | Medición general | 0,2% a la corriente nominal |
0.5 | Medición común | 0,5% a la corriente nominal |
1 | Medición básica | 1% a la corriente nominal |
3 | Aplicaciones menos precisas | 3% a la corriente nominal |
5 | Aplicaciones menos precisas | 5% a la corriente nominal |
Debes tener cuidado al instalar transformadores de corriente. Esto le ayuda a obtener las lecturas correctas. Primero, apague la alimentación antes de comenzar. Elija un buen lugar para el transformador. Colóquelo en el cable correcto y asegúrese de que la flecha apunte a la fuente de alimentación. Deslice el cable principal a través del orificio central del transformador. Conecte los cables secundarios a su medidor y verifique que la conexión a tierra esté firme.
A continuación se ofrecen algunos consejos para colocar cables:
Asegúrese de que los cables estén conectados de la manera correcta. Utilice códigos de colores para no obtener lecturas negativas o al revés.
Coloque el transformador en la misma fase que la entrada de voltaje. Esto ayuda a evitar errores en sus lecturas.
No utilice cables que sean demasiado largos. Elija el tamaño de cable correcto y manténgalos cortos para una mayor precisión.
Si necesita cables más largos, utilice cables de par trenzado. Esto ayuda a evitar que el ruido arruine sus lecturas.
Trate de no utilizar demasiados conectores y asegúrese de que todos estén apretados.
Siempre revisa tu trabajo antes de terminar de armar todo.
