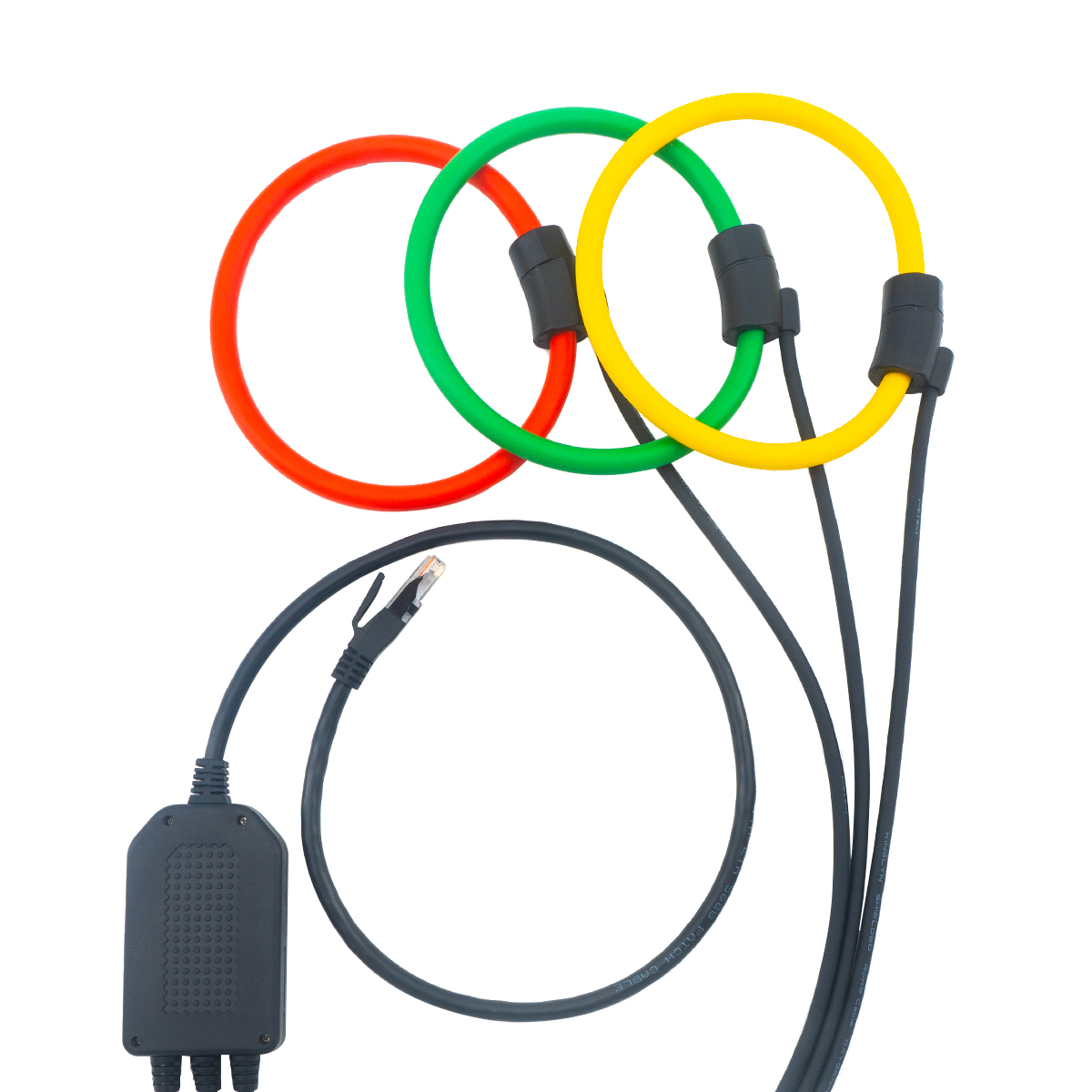

Bobina de Rogowski flexible trifásico de núcleo dividido

Descripción general del producto

La bobina tiene una excelente capacidad de respuesta transitoria, sin histéresis y fenómeno magnético y de saturación, amplio rango de medición, alta precisión y amplio rango de respuesta de frecuencia. La estructura de núcleo dividido, el edredón de goma de silicona flexible y el esqueleto, se pueden usar para medir la corriente de los conductores con gran tamaño o forma irregular. La bobina requiere muy poco espacio de instalación, peso ligero, instalación simple y conveniente, y no es necesario dañar al conductor. Se usa ampliamente en la medición de grandes corrientes donde la corriente de medición de CT tradicional no se puede usar normalmente.

Características del producto

*   Estructura de núcleo dividido, fácil de instalar en el sitio y fácil de operar. Instalación o extracción rápida y sencilla sin desconectar el cable principal bajo prueba, eficaz para pruebas de corriente seguras y sencillas.

*   Diseño de estructura flexible, puede detectar la corriente del conductor primario irregular.

*   Bajo voltaje de salida, alta linealidad, amplio rango de frecuencia, sin saturación (sin integrador).

*   La salida secundaria adopta un cable de red con terminal de cristal RJ45 y la longitud se puede personalizar según los requisitos del cliente.

Aplicación del producto

Medición de señales de CA de alta corriente (como la corriente de cortocircuito); medición de señales de pulso con altos valores de pico (como la corriente del rayo); análisis de señales de corriente armónica; medición actual de máquinas de soldadura eléctrica (como soldadura de resistencia); medición de corrientes de conductores irregulares (por ejemplo: medición de corriente ferroviaria); Medición del instrumento, transformadores del medidor de abrazadera (por ejemplo: conductores de medición con dimensiones irregulares).

Parámetros del producto

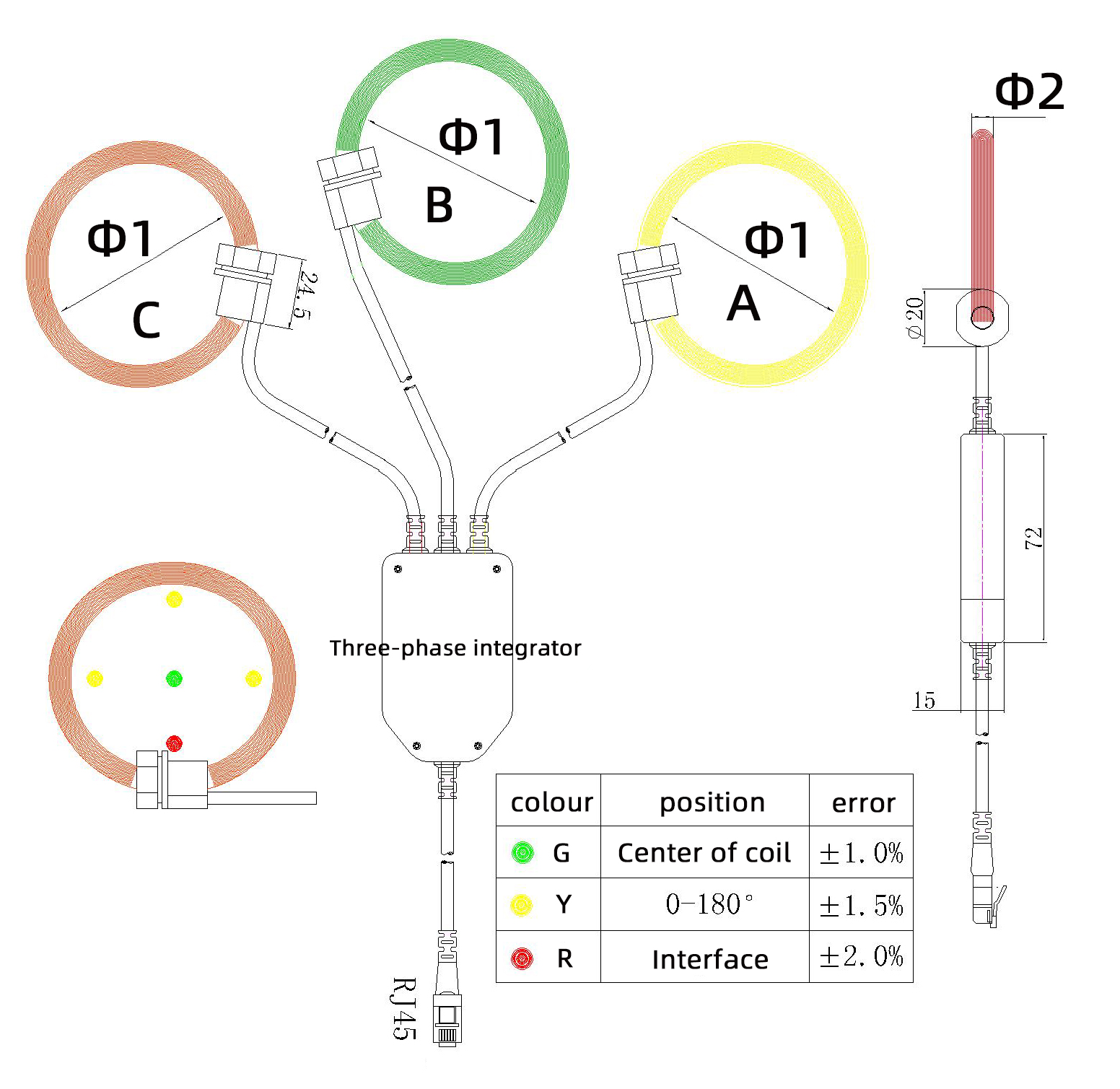

Valor y dimensión típicos

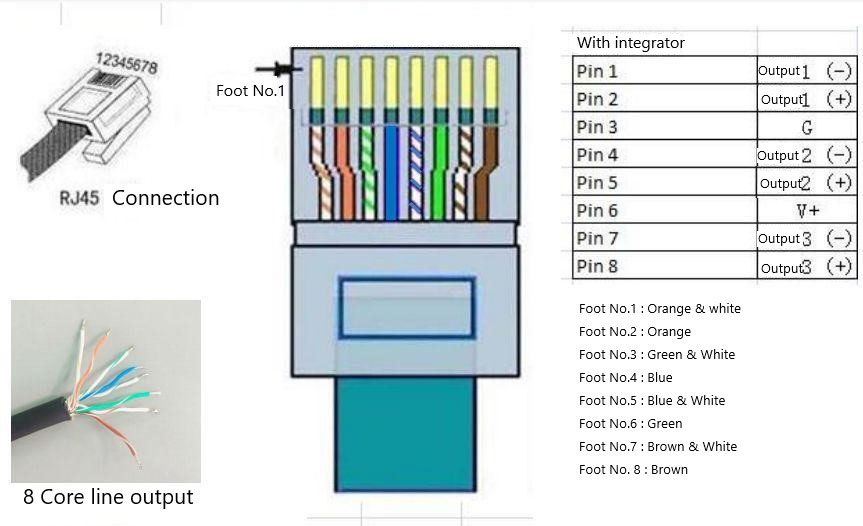

Definición del zócalo con cabeza de cristal RJ45
