Papel de los transformadores de corriente en la automatización industrial

Conclusiones clave

Los transformadores de corriente (CT) ayudan a medir grandes corrientes eléctricas de forma segura. Proporcionan datos en tiempo real para que los sistemas funcionen mejor y de forma más segura.

Elegir la TC adecuada es muy importante. Debe pensar en el rendimiento, el tamaño y la precisión. Esto ayuda a que su sistema de automatización funcione mejor.

Es importante comprobar las TC con frecuencia. Esto detiene fallas y mantiene las lecturas correctas. Un buen mantenimiento le ayuda a evitar costosos tiempos de inactividad.

Los CT ayudan a proteger los equipos al encontrar sobrecargas y cortocircuitos. Esto mantiene sus operaciones funcionando bien.

El uso de CT en redes inteligentes y sistemas de energía renovable ayuda a gestionar mejor la energía. También ayuda con el monitoreo en tiempo real.

Descripción general de los transformadores de corriente

Definición y función

Los transformadores de corriente le ayudan a medir grandes corrientes eléctricas de forma segura. Reducen las corrientes grandes para que puedas comprobarlas fácilmente. Esto significa que no es necesario tocar tensiones peligrosas. Cuando usas transformadores de corriente, puedes ver cuánta energía usas. También ayudan a proteger las máquinas y a mantener todo funcionando bien.

Un transformador de corriente hace más que simplemente enviar señales. Lo mantiene seguro al separar partes del sistema. También cambia las señales para ayudar a que la red eléctrica funcione de forma segura.

Se ven transformadores de corriente en lugares como centros de control de motores e iluminación. Le ayudan a medir la corriente alterna, lo cual es importante para comprobar el uso de energía.

En las subestaciones, los transformadores de corriente reducen las corrientes altas para poder medir la potencia. Esto ayuda a evitar daños al equipo y hace que todo funcione mejor.

Tipos de transformadores de corriente

Existen diferentes tipos de transformadores de corriente para diferentes trabajos. La siguiente tabla muestra los tipos principales, para qué sirven y dónde se utilizan:

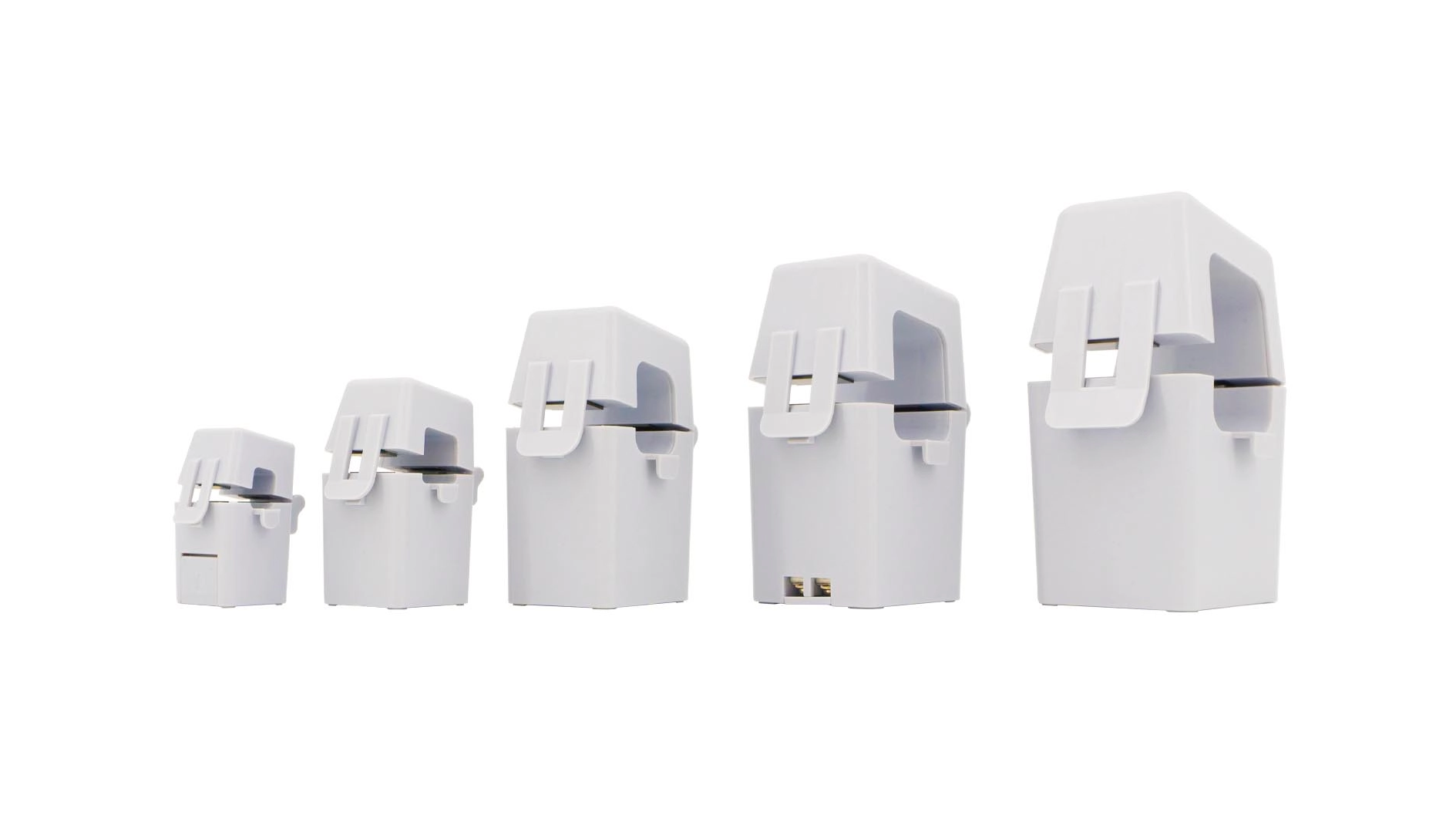

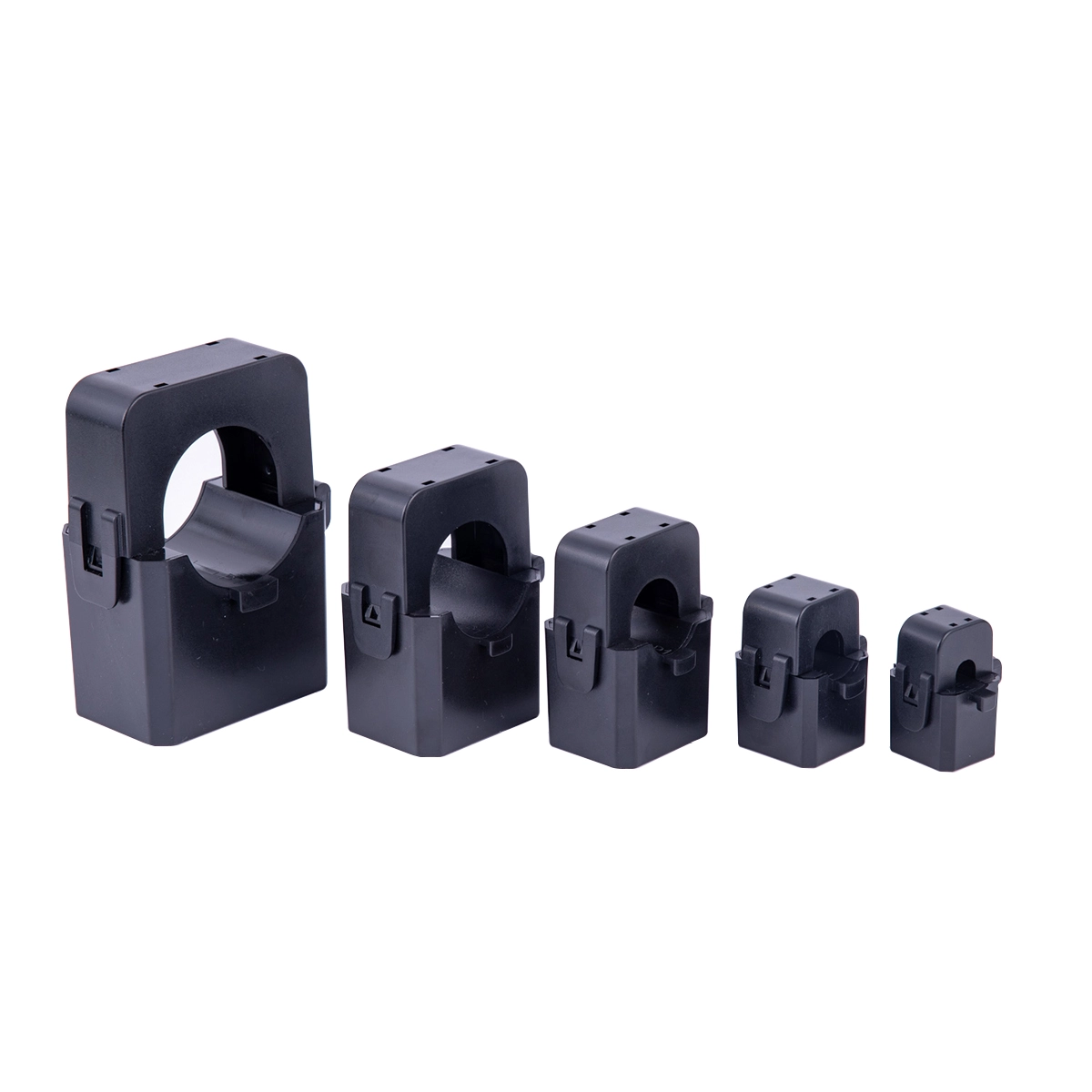

También puede encontrar tipos de núcleo dividido, núcleo sólido y núcleo abierto. Los CT de núcleo dividido son fáciles de instalar porque no es necesario quitar los cables, pero no son tan exactos. Los tipos de núcleo sólido son muy precisos pero más difíciles de instalar. Los de núcleo abierto son ligeros y baratos, pero no protegen ni miden tan bien.

Elegir el transformador de corriente adecuado hace que su sistema de automatización sea mejor y más seguro.

Operación del transformador de corriente

Principio de trabajo

Se utiliza un transformador de corriente para medir grandes corrientes de forma segura. El dispositivo funciona por inducción electromagnética. Cuando la corriente pasa a través del cable principal, crea un campo magnético en el núcleo. El devanado secundario capta este campo y genera una corriente menor. Esto le permite medir corrientes altas sin tocar voltajes peligrosos.

Así le ayuda el principio de funcionamiento en los sistemas de automatización:

Puede sujetar fácilmente un núcleo dividido alrededor de un cable.

Mide la corriente sin desmontar el circuito.

Obtienes lecturas correctas y constantes en todo momento.

Componentes principales

En el interior de los transformadores de corriente se encuentran varias piezas importantes. Cada pieza tiene un trabajo especial para ayudarle a obtener mediciones seguras y correctas.

Núcleo magnético: esta parte genera un campo magnético a partir de la corriente principal.

Conductor primario de una sola vuelta: este cable transporta la gran corriente del circuito principal.

Devanado secundario de muchas vueltas: esta bobina genera una corriente más pequeña para sus medidores.

Los transformadores de corriente transforman corrientes eléctricas elevadas en señales más pequeñas. Esto mantiene su gestión energética segura y correcta. Puede observar el uso de energía, encontrar problemas y proteger su equipo. El devanado primario envía una corriente a través del núcleo y el devanado secundario le brinda una salida segura. Esta configuración le ayuda a mantener sus sistemas de automatización funcionando bien.

Aplicaciones de transformadores CT

Medición actual en automatización

Se utilizan unidades de transformadores CT para medir la corriente de muchas maneras. Estos dispositivos le ayudan a comprobar la corriente en los circuitos de forma segura. Puedes ver cuánta energía consumen tus máquinas. Esto le ayuda a encontrar problemas a tiempo y a mantener todo funcionando. Evitas largas paradas y ahorras dinero.

Algunas formas de utilizar transformadores de corriente en la automatización son:

Medición de corriente en circuitos.

Observando el uso de energía en las fábricas

Encontrar signos de desgaste o problemas temprano

Comprobar qué tan bien funcionan los sistemas para mejorarlos

A menudo se utilizan unidades de transformadores CT para la medición y facturación de energía. Ayudan a los contadores inteligentes a dar números correctos. También se utilizan para controlar la calidad de la energía en las fábricas. Esto le ayuda a encontrar problemas de energía antes de que empeoren. En las subestaciones, las unidades transformadoras ct ayudan con los relés y a encontrar fallas. Los utiliza en plantas químicas para realizar comprobaciones en tiempo real. Los laboratorios de calibración utilizan unidades de transformadores CT para probar otras herramientas.

Protección y Seguridad

Los transformadores de corriente ayudan a mantener seguros sus sistemas de automatización. Convierten corrientes altas en otras más pequeñas y seguras. Esto te permite ver circuitos sin peligro. Se utilizan unidades de transformadores ct para proporcionar a los relés los datos correctos. Estos relés encuentran rápidamente sobrecorriente o cortocircuitos. Protegen sus equipos y trabajadores.

Los transformadores de corriente le ayudan a separar las piezas defectuosas rápidamente. Esto detiene los daños y mantiene a las personas seguras. Usted sigue las reglas para asegurarse de que las unidades de transformadores CT funcionen de manera segura. Aquí hay algunas reglas importantes:

Monitoreo de motores

Utiliza unidades de transformadores ct para vigilar sus motores. Estos dispositivos le ayudan a ver si los motores obtienen la potencia adecuada. Si un motor consume demasiada corriente, el transformador ct le avisa. Esto puede significar sobrecargas o fallos.

A continuación se muestran formas de utilizar transformadores de corriente para motores:

Puede comprobar si los motores obtienen energía de la manera correcta.

Puedes ver si un motor usa demasiada corriente.

Puedes observar las tendencias y evitar fracasos sorpresa.

Las unidades de transformador Ct le brindan buena exactitud y precisión. Trabajan para muchos niveles actuales y dan aislamiento. Esto mantiene sus herramientas seguras y protege a su equipo. Las unidades de transformadores CT manejan bien las corrientes de falla y son pequeñas y económicas.

Redes inteligentes y energías renovables

Se utilizan unidades transformadoras ct para redes inteligentes y energías renovables. Estos dispositivos le brindan verificaciones correctas de corriente y localización de fallas en subestaciones y redes. Su precisión le ayuda a mantener estable la red, incluso con energía solar o eólica.

Las unidades transformadoras Ct son clave para la correcta comprobación de corriente y localización de averías en subestaciones y redes.

Los colocas en sistemas solares y eólicos para ayudar a agregar energía renovable.

Ayudan a mantener estable la red con comprobaciones en tiempo real y control remoto.

Los utiliza para la gestión de energía, soluciones tempranas y ahorro de energía.

Los transformadores inteligentes con unidades de transformador ct le permiten observar los sistemas en tiempo real. Puedes controlarlos desde lejos y actuar rápido. Esto le ayuda a mantener la red sólida y lista para nuevos cambios.

Seleccionar un transformador de corriente

Criterios clave

Debe elegir el transformador de corriente adecuado para su sistema. La tomografía computarizada correcta lo ayuda a obtener buenas lecturas y mantiene todo seguro. Primero, observe algunas cosas importantes:

Debe conocer la clasificación térmica y actual normal. Estos le ayudarán a hacer coincidir el CT con su sistema. Los materiales del núcleo y del alambre también son importantes. El acero y el cobre hacen que el CT funcione mejor y se mantenga fresco. Las clases de aislamiento altas, como H, ayudan a que el CT dure más.

Consejos de instalación

Es importante instalar su CT de la manera correcta. Siga estos pasos:

Elija un CT que se adapte a su trabajo. La corriente y el tamaño deben coincidir con su sistema.

Conecte los cables con los extremos correctos. Si los mezclas, obtendrás lecturas incorrectas.

Algunos errores son usar un CT incorrecto, una mala conexión a tierra o circuitos abiertos. Por ejemplo, utilizar un TC de protección para medir puede provocar errores. Conecte siempre a tierra sus CT para evitar picos de voltaje.

Mantenimiento

Cuidar sus CT los mantiene funcionando bien. Debería:

Mire la tomografía computarizada para ver si está rota o desgastada.

Pruebe los cables para encontrar problemas temprano.

Verifique la resistencia del devanado para detectar problemas.

Mire los casquillos y los cambiadores de tomas para ver si funcionan.

Pruebe la calidad del aceite si su CT usa aceite.

Asegúrese de que el núcleo esté conectado a tierra para evitar fallas.

Si necesita alta precisión, revise sus TC todos los años. Para la mayoría de los sistemas, revíselos cada dos o tres años. Es posible que los sistemas simples sólo necesiten controles cada tres a cinco años.

Transductor actual y tendencias futuras

Integración de datos

Un transductor de corriente transforma señales eléctricas en datos útiles. Esto ayuda a que su sistema de automatización funcione mejor. Puede tomar decisiones más inteligentes y controlar las máquinas más fácilmente. Primero, alineas el transductor de corriente con tu carga eléctrica. Siente la corriente que lo atraviesa. El dispositivo encuentra el campo magnético alrededor del cable. Para ello se suele utilizar un sensor de efecto Hall. El campo magnético se convierte en una señal eléctrica. Esta señal coincide con el tamaño de la corriente. La señal se limpia para eliminar el ruido. Esto lo hace más preciso. La señal final va a sus controladores o pantallas. Puedes mirar y comprobar la corriente allí. Muchos transductores actuales también añaden aislamiento. Esto lo mantiene a usted y a sus máquinas seguros.

Las fábricas ahora utilizan más integración de datos. Los transductores actuales se conectan con IoT y sistemas inteligentes. Esto le permite obtener datos en tiempo real. Puede utilizar estos datos para un mejor control. Los transductores digitales están reemplazando a los analógicos. Le brindan lecturas más precisas y un intercambio de datos más rápido.

Innovaciones digitales

Hay muchos cambios digitales nuevos en los transductores actuales. Estos le ayudan a medir mejor la corriente y utilizar menos espacio. La detección pasiva le brinda lecturas más exactas. También es más fácil de configurar. Los dispositivos más pequeños caben en espacios reducidos debido a la integración estructural. Puede utilizar un transductor de corriente para muchos trabajos. Esto le ahorra dinero. Las piezas estándar simplifican la reparación y la actualización. La tecnología inteligente añade interfaces digitales. Esto te ayuda a ver mejor la cuadrícula.

La IA y el IoT le ayudan a encontrar problemas antes de que ocurran. Los nuevos materiales hacen que los transductores actuales duren más y funcionen mejor. Estos cambios le ayudarán a utilizar la energía de forma más inteligente y a controlar mejor los sistemas.

Limitaciones y desafíos

Los transductores actuales todavía tienen algunos problemas. El calor puede acumularse y afectar su funcionamiento. Necesita gestionar el calor para una larga vida útil. La interferencia electromagnética puede provocar lecturas erróneas. Los buenos filtros ayudan a detener este ruido. El mantenimiento es difícil porque el diseño es complejo. Se necesitan trabajadores calificados para solucionarlos.

Administrar el calor ayuda a que su dispositivo dure más.

La interferencia electromagnética puede alterar sus lecturas.

El mantenimiento necesita tiempo y habilidad.

Los nuevos diseños de estado sólido y mejores materiales ayudan a solucionar estos problemas. Los diseños modulares y un mejor aislamiento hacen que los transductores de corriente sean más seguros y fáciles de usar. Los transformadores de corriente se utilizan para medir, proteger y controlar máquinas. Elegir la tomografía computarizada adecuada y cuidarla le dará buenos resultados. Nuevas ideas están cambiando el funcionamiento de las cosas. La siguiente tabla muestra cómo estos cambios le ayudarán:

Los transformadores inteligentes ahora pueden cambiar la potencia y el voltaje por sí mismos. Esto ayuda a detener el desperdicio.

Conozca nuevas herramientas y formas de mantener sus sistemas funcionando bien.
