¿Cómo elegir un transformador de corriente trifásico para la protección del motor?

Al seleccionar un transformador de corriente , es esencial elegir el transformador de corriente trifásico correcto para una protección eficaz del motor de CA trifásico. Asegúrese de que las características del transformador de corriente coincidan con los requisitos de su motor y relé. El uso del transformador de corriente trifásico incorrecto puede hacer que su sistema no detecte fallas o se apague inesperadamente. El tamaño y la instalación adecuados de un transformador de corriente trifásico son cruciales para una protección confiable del motor de CA trifásico.

Objetivos de protección
Quiere mantener su motor a salvo de daños. Algunos peligros comunes son sobrecargas, cortocircuitos y fallas a tierra. Un buen sistema de protección detecta estos problemas a tiempo. Luego apagará el motor o le avisará. Necesita un transformador de corriente que funcione con su relé y siga todas las reglas.

Su sistema de protección debe cumplir con los estándares de la industria. Estos estándares ayudan a detener falsas alarmas y problemas pasados ​​por alto. Si trabaja en Canadá, verifique la aprobación de Measurement Canada para sus transformadores de corriente. Esto demuestra que su equipo es seguro y de alta calidad.

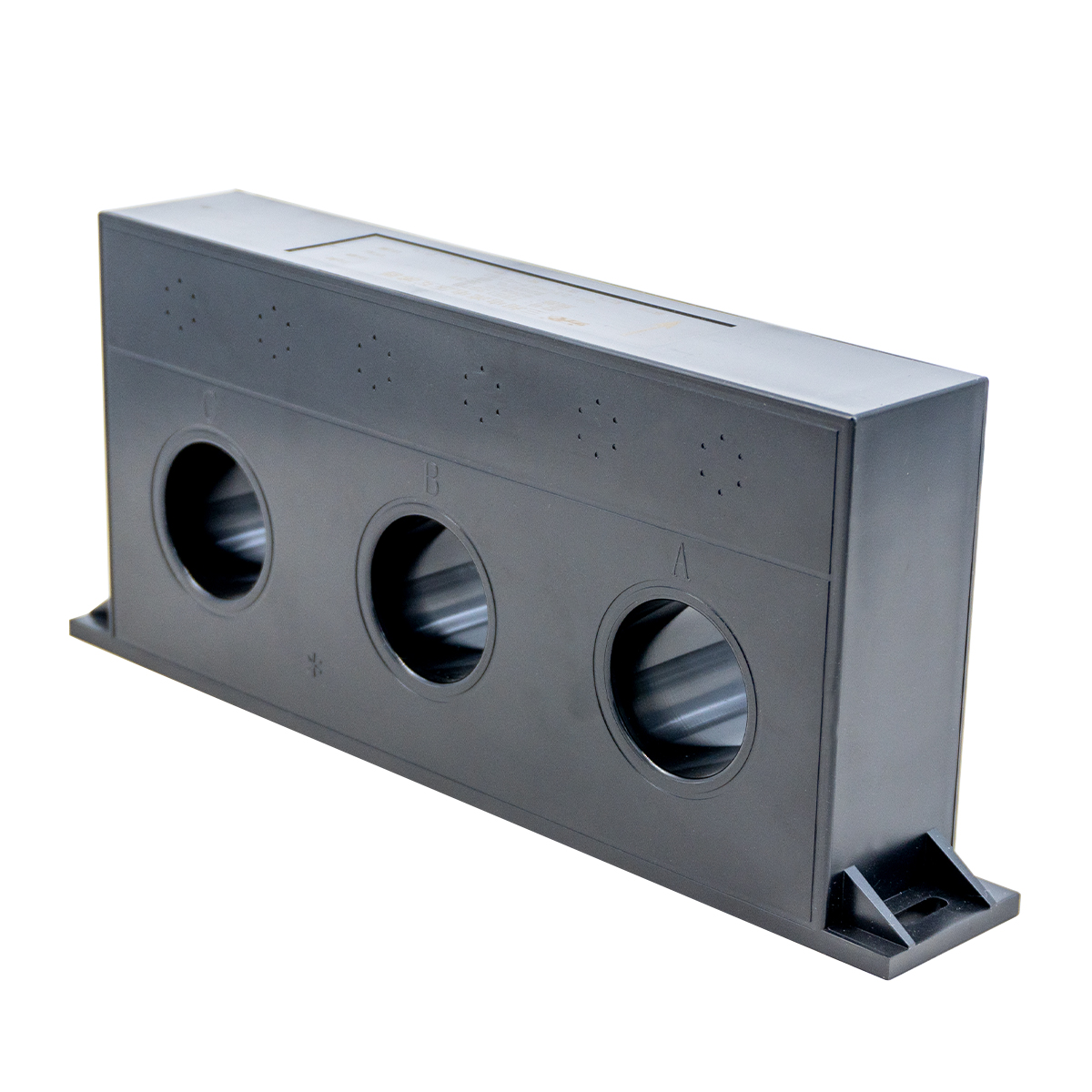

Selección del transformador de corriente trifásico
Elegir el transformador de corriente trifásico correcto es muy importante. Ayuda a mantener seguro su motor de CA trifásico. Debe pensar en algunas cosas clave para obtener buenos resultados. Repasemos cada uno en pasos simples.

Relación CT
La relación muestra cuánto reduce el transformador de corriente la corriente principal. Hace que la corriente sea más pequeña y segura. Debes elegir una relación que coincida con el amperaje de carga total de tu motor. La mayoría de los motores necesitan una relación de 1,2 o 1,25 veces el amperaje a plena carga. Esto evita que el transformador de corriente se llene demasiado. También mantiene la salida en el rango seguro del relé. Elegir la proporción correcta es lo primero que debes hacer.

Clase de precisión
La precisión significa qué tan cerca está la salida de la corriente real. Debe mirar la clasificación de precisión en la etiqueta. Para la protección del motor, elija una clase que se ajuste a sus necesidades. Si necesita números muy exactos, elija precisión de grado de ingresos. Esto le brinda los mejores resultados y ayuda con el rendimiento.

Carga
La carga es la resistencia total que ve el transformador de corriente. Esto proviene del relé y los cables. Debe mantener la carga por debajo del valor nominal para obtener mejores resultados. Demasiada carga puede hacer que el transformador de corriente sea menos preciso.

Puede encontrar la calificación de carga en la hoja de datos. Use cables cortos y gruesos para bajar la carga. Siempre agregue la resistencia del relé a la resistencia al cable.

Tipo CT
Hay diferentes tipos de transformadores de corriente. Los más comunes son la bobina, la barra y la bobina de Rogowski. Cada tipo tiene sus propios puntos buenos.

Los TC enrollados son buenos para amperajes bajos.
Los CT de barra funcionan para corrientes más altas y son muy precisos.
Los tipos de bobinas Rogowski son flexibles y cubren muchos rangos de amperaje. Puede utilizar una bobina Rogowski flexible en espacios pequeños o para una fácil instalación.

Las bobinas de Rogowski no se llenan y funcionan bien en muchos rangos. Puedes usarlos para trabajos cortos o por mucho tiempo. Muchos ingenieros utilizan bobinas Rogowski flexibles para realizar actualizaciones.

Corriente Secundaria
La corriente secundaria es la que sale del transformador de corriente. La mayoría de los sistemas utilizan 1A o 5A como estándar. Debe hacer coincidir la corriente secundaria con la entrada de su relé. Usar el incorrecto puede provocar errores y un menor rendimiento.

La corriente secundaria de 1 A es buena para cables largos. Mantiene las pérdidas bajas y la precisión alta.
La corriente secundaria de 5 A se utiliza para cables cortos y sistemas más antiguos.

Coincidencia de frecuencia
Debe hacer coincidir la frecuencia del transformador de corriente con su sistema. La mayoría de las protecciones de motores de CA trifásicos utilizan 50 Hz o 60 Hz. Usar la frecuencia incorrecta puede hacer que las cosas sean menos precisas.

Algunos transformadores de corriente, como la bobina de Rogowski, funcionan bien en muchas frecuencias. Esto los hace buenos para sistemas con variadores de frecuencia.

Tamaño físico
Debe verificar el tamaño del transformador de corriente. Asegúrese de que encaje alrededor de los cables del motor o las barras colectoras. Algunos paneles no tienen mucho espacio. Los tipos de bobinas de Rogowski son flexibles y caben en lugares pequeños.

Compatibilidad de relé
CT y coincidencia de relé
Debe asegurarse de que sus transformadores de corriente funcionen bien con su relé. El relé lee la señal del transformador de corriente y la utiliza para proteger el motor. Si elige la coincidencia incorrecta, es posible que su sistema no detecte problemas o dé falsas alarmas. Siempre verifique las clasificaciones de entrada del relé. Estas clasificaciones le indican qué tipo de señal puede manejar el relé.

Mire la corriente secundaria de su transformador de corriente. La mayoría de los relés aceptan 1A o 5A. Elija un transformador de corriente que coincida con este valor. También deberías comprobar el

necesidades de precisión del relé. Algunos relés necesitan una alta precisión para un mejor seguimiento. Utilice un transformador de corriente con la clase de precisión adecuada para satisfacer estas necesidades.

Cableado
El cableado conecta su transformador de corriente al relé. Un buen cableado ayuda a que su sistema funcione bien y mantiene su monitoreo preciso. Utilice cables cortos y gruesos para reducir la resistencia. Esto mantiene la señal fuerte y clara.

Debes utilizar tres cables, uno para cada fase. Asegúrese de conectar cada cable al terminal correcto del relé. Etiquete cada cable para evitar errores. Si utiliza cables largos, verifique la clasificación de carga. Demasiada resistencia puede reducir la precisión. Siga siempre los estándares de cableado por seguridad. Un buen cableado le ayuda a cumplir con los estándares y mantiene la confiabilidad de su sistema. Pruebe su cableado antes de comenzar a monitorear su motor. Este paso le ayuda a encontrar problemas a tiempo.

Errores comunes
Cuando elige un transformador de corriente trifásico para protección del motor, puede cometer algunos errores comunes. Conocer estos errores le ayuda a evitar problemas y mantiene su sistema seguro.

Tamaño de CT incorrecto
Es posible que elija un transformador de corriente con una relación incorrecta. Si elige una relación demasiado alta, es posible que su relé no detecte fallas pequeñas. Si elige una relación demasiado baja, el transformador puede sobrecargarse. Siempre verifique la corriente de carga completa de su motor y seleccione una relación que se adapte a sus necesidades. La mayoría de los expertos sugieren utilizar una relación de 1,2 o 1,25 veces el amperaje a plena carga. Este método le brinda un margen de seguridad y ayuda a que su relevo funcione bien.

Errores de instalación
Debe instalar el transformador de corriente con la alineación adecuada con los conductores primarios. Si no lo hace, las lecturas pueden ser incorrectas. Siga siempre el diagrama de cableado y verifique su trabajo. Los cables sueltos o las conexiones deficientes pueden provocar errores. Utilice las herramientas adecuadas y pruebe su configuración antes de arrancar el motor.
