Transformador de corriente versus transformador de voltaje

Los transformadores de corriente (CT) y los transformadores de tensión (VT, también conocidos como transformadores de potencial PT) son dos transformadores de instrumentos centrales ampliamente utilizados en los sistemas de redes eléctricas. Ambos sirven para reducir las señales eléctricas de alto nivel a valores seguros y medibles para medidores, relés de protección y dispositivos de monitoreo, pero difieren fundamentalmente en principios de funcionamiento, modos de conexión, propósitos de aplicación y requisitos de manejo.

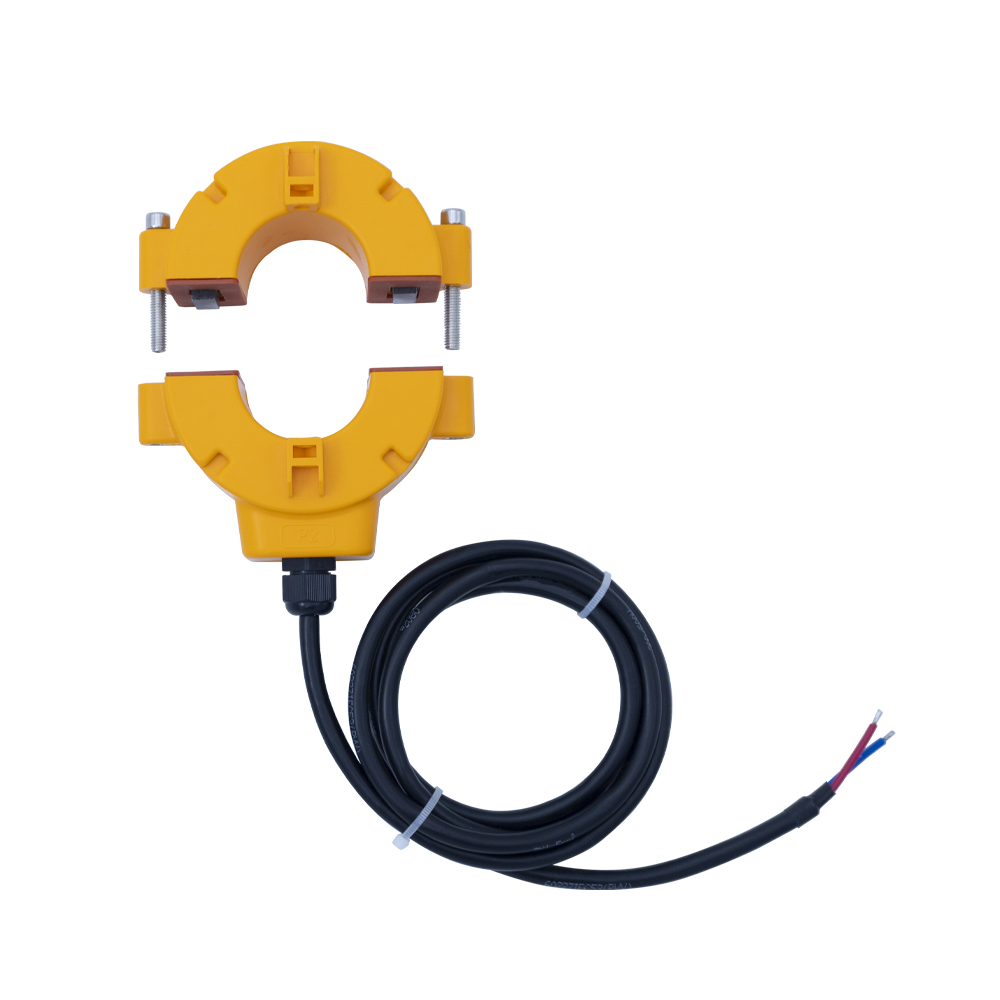

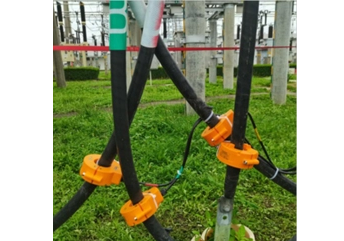

Un transformador de corriente toma muestras de la corriente del circuito. Está conectado en serie con el conductor de alimentación principal. El devanado primario consta de muy pocas vueltas, a menudo de una sola barra o cable pasante. Una corriente primaria grande induce una corriente secundaria proporcional de baja magnitud, comúnmente 5 A o 1 A para salidas industriales estándar. Los CT tienen como objetivo reducir la corriente intensa del lado de la carga para que los instrumentos de medición puedan funcionar sin exposición directa a circuitos de alta corriente. Las variantes de CT de núcleo dividido permiten la instalación sin corte de energía, ideales para la modernización del sistema de energía exterior. Una regla de seguridad fundamental para el funcionamiento del CT es que su circuito secundario nunca debe abrirse mientras esté energizado. Un secundario abierto genera un voltaje inducido peligrosamente alto, lo que corre el riesgo de quemar el equipo y provocar lesiones personales.

Por el contrario, un transformador de voltaje maneja el voltaje del circuito y está cableado en paralelo a través de las fases de la línea eléctrica. Su lado primario contiene numerosos devanados adaptados al alto voltaje del sistema, reduciendo las señales de alto voltaje a salidas secundarias estandarizadas, como 100 V. Los VT proporcionan referencias de voltaje precisas para voltímetros, medidores de factor de potencia y unidades de protección contra sobrevoltaje. A diferencia de los TC, el devanado secundario de un transformador de tensión nunca debe experimentar condiciones de cortocircuito. Las fallas de cortocircuito crean una sobrecorriente masiva dentro de los devanados, que destruye rápidamente la unidad del transformador.

Sus escenarios de implementación en el mundo real también muestran claras distinciones. Los transformadores de corriente se centran en la medición de corriente, la medición de energía y la protección contra fallas por sobrecorriente. Frecuentemente se montan en barras colectoras, alimentadores de cables y armarios de distribución. Los transformadores de voltaje entregan datos de voltaje fase a fase o fase a tierra y respaldan el monitoreo del aislamiento. Se instalan principalmente dentro de aparamentas y subestaciones de alta tensión.

Aunque ambos transformadores de instrumentos aíslan los equipos de control de bajo voltaje de las peligrosas redes de alto voltaje, los usuarios no pueden intercambiar CT y VT entre sí. Una instalación no coincidente provoca desviaciones en las mediciones, mal funcionamiento de la protección y graves riesgos de seguridad. Comprender sus características respectivas sigue siendo esencial para la renovación del sistema de energía, la puesta en servicio en campo y el trabajo de mantenimiento diario.
