TR21228C
TR
100000
100
llevar a la fuerza
Transformador de corriente para instrumentos
Este producto se utiliza como dispositivo de medición de energía eléctrica que requiere alta precisión y pequeño error de fase. La corriente CA de entrada a través del orificio central del transformador induce una señal de corriente de nivel Ma en el lado secundario, que la resistencia de muestreo posterior convierte en la señal de voltaje requerida y se transmite con precisión al circuito electrónico según el microprocesamiento.
Características
Precio bajo, fácil control de costos
Alta precisión, amplio rango lineal, excelente consistencia
Tamaño pequeño y peso liviano, fácil para montaje de PCB de alta densidad
Hay varias estructuras de formas disponibles
Aplicación
Aplicar al monitoreo de instrumentos multifunción, instrumentos de detección inteligentes, medidores electrónicos de vatios-hora y sistemas de control de edificios.
| Parámetros del producto | ||||
| Parámetros de rendimiento eléctrico . | Temperatura de operación | -25℃~+55℃/-40℃~~+85℃ opcional | Humedad relativa | ≤90% hPa |
| Aislamiento interno | Resina epoxídica | Resistencia de aislamiento | >500 M ohmios/500 VCC | |
| Fuerza media | 3000 Vca/min | Soportar voltaje de impulso | 5000 V (onda de relámpago estándar de 1,2/50 μs) | |
| Frecuencia de operación | 50~400Hz | Clase de precisión | Según (IEC 61869-2) clase 0.1, 0.2 y (JBT/10665-2016) 0.1, 0.2 | |
| Respetuoso con el medio ambiente | Según el requisito de RoHS; | |||
| Valor típico de los productos. | |||||||
| Tipo | Corriente de entrada nominal (C.A) | Corriente de salida nominal (CA) | Relación | Tiempos máximos de sobrecarga | Carga secundaria (Ohmios) | Clase de precisión | Dimensiones (mm) |

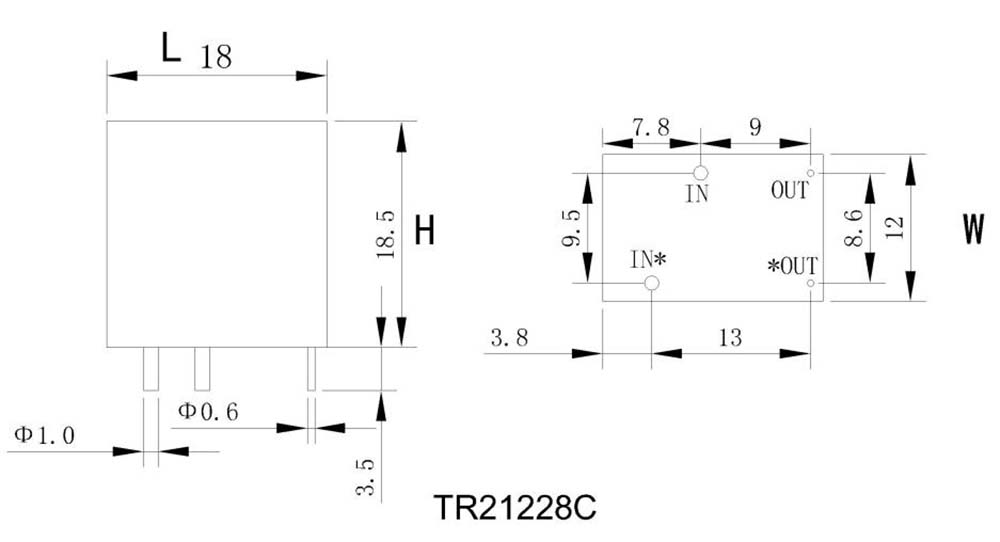

| TR21228C | 0~5A | 0~5mA | 1000:1 2000:1 2500:1 | 2 | ≤200 | 0,1, 0,2 | LWH 18-12-12.8 |
