Transformador de corriente versus transformador de potencial

Los transformadores de corriente y los transformadores de potencial son dos tipos principales de transformadores de instrumentos utilizados en sistemas de transmisión y distribución de energía. Ambos dispositivos funcionan según el principio de inducción electromagnética y se utilizan principalmente para convertir parámetros del sistema de alta potencia en señales estándar de bajo nivel para medición, monitoreo y protección del sistema. También proporcionan aislamiento eléctrico entre circuitos primarios de alto voltaje y equipos de control secundarios de bajo voltaje para garantizar la seguridad operativa.

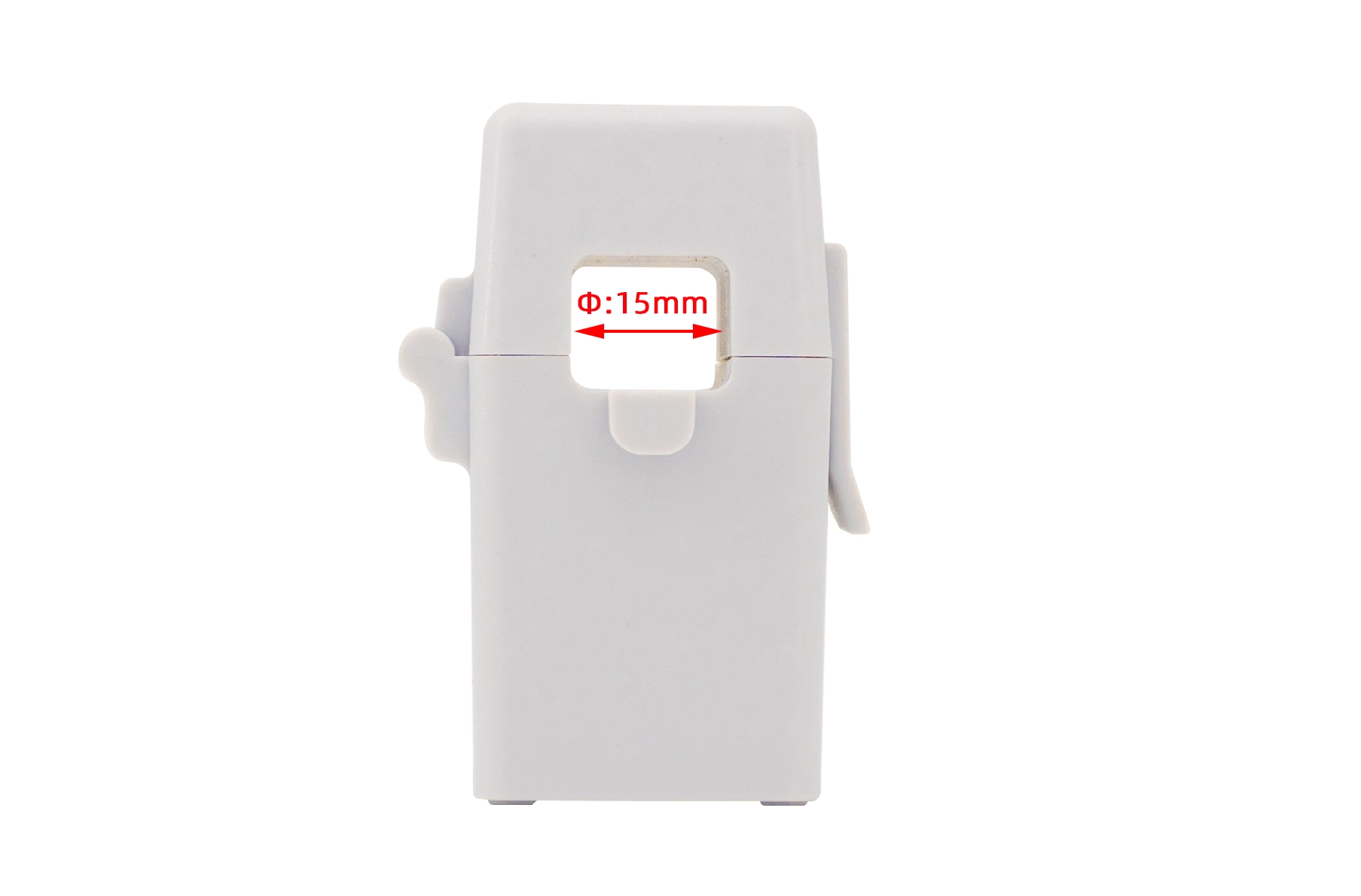

Se instala un transformador de corriente para medir y transformar la corriente del circuito. Está conectado en serie con la línea eléctrica para que toda la corriente de carga fluya a través de su devanado primario. Reduce la corriente primaria alta a una corriente secundaria estandarizada de uno o cinco amperios para medidores comunes y relés de protección. Durante el funcionamiento normal, el circuito secundario de un transformador de corriente mantiene un estado de circuito cerrado. Un circuito secundario abierto inducirá un voltaje extremadamente alto, lo que puede dañar el equipo y provocar riesgos de seguridad. Por este motivo, está estrictamente prohibido el funcionamiento en circuito abierto de los transformadores de corriente.

Un transformador de potencial, también conocido como transformador de voltaje, se enfoca en la conversión y monitoreo de voltaje. Está conectado en paralelo a través de la línea eléctrica para soportar todo el voltaje del sistema. El transformador reduce el voltaje primario alto a un voltaje secundario bajo estándar de cien voltios, que es adecuado para medidores de voltaje, medidores de potencia y dispositivos de protección. A diferencia de los transformadores de corriente, los transformadores de potencial requieren un estado secundario abierto en condiciones normales de trabajo. Las fallas de cortocircuito en el lado secundario generarán una corriente excesiva y quemarán los devanados internos, lo que provocará fallas en el dispositivo y riesgos para el sistema.

En aplicaciones prácticas de energía, los transformadores de corriente se utilizan principalmente para la medición de corriente, el monitoreo de carga y la protección contra sobrecorriente, mientras que los transformadores de potencial son responsables de la medición de voltaje, el cálculo del factor de potencia y la protección contra sobretensión. Los dos tipos de transformadores se suelen utilizar de forma cooperativa en armarios de potencia y subestaciones. Sus diferencias estructurales y operativas los hacen profesionales y específicos en los respectivos escenarios de trabajo, garantizando la estabilidad, precisión y seguridad de todo el sistema eléctrico.
