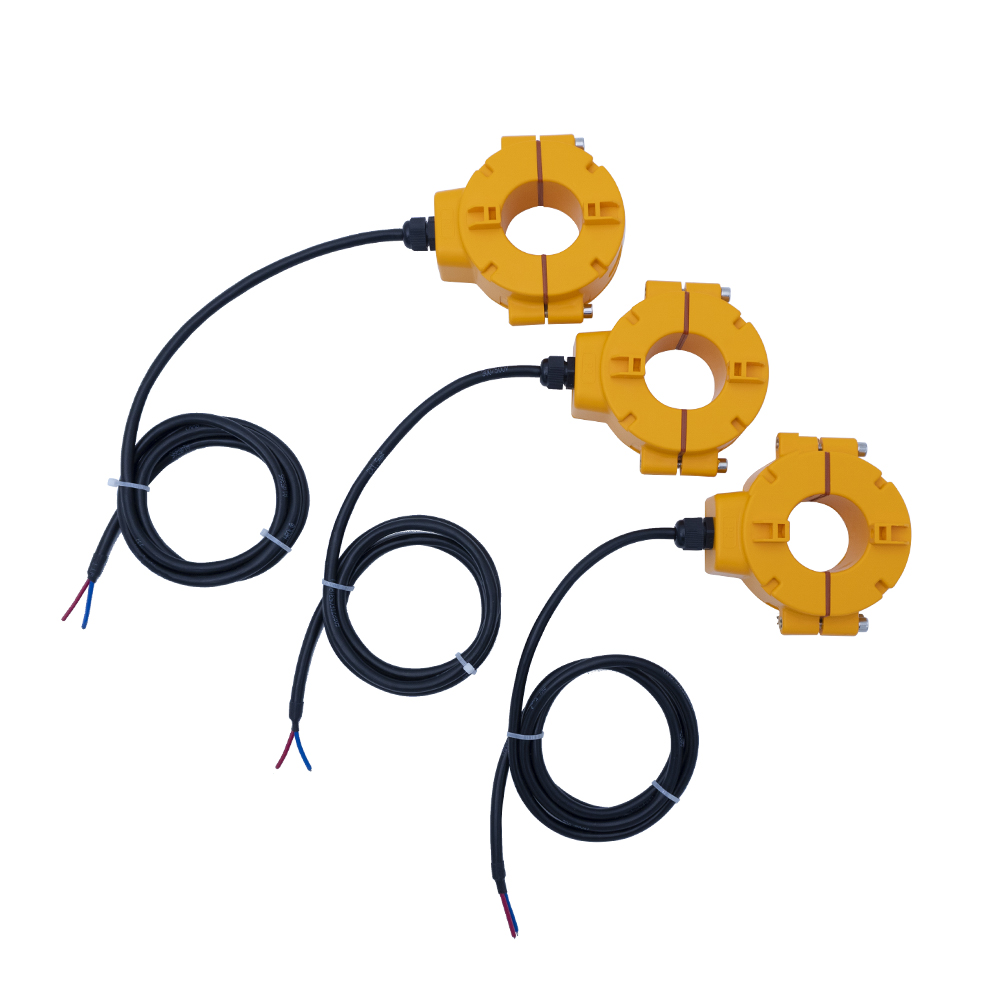

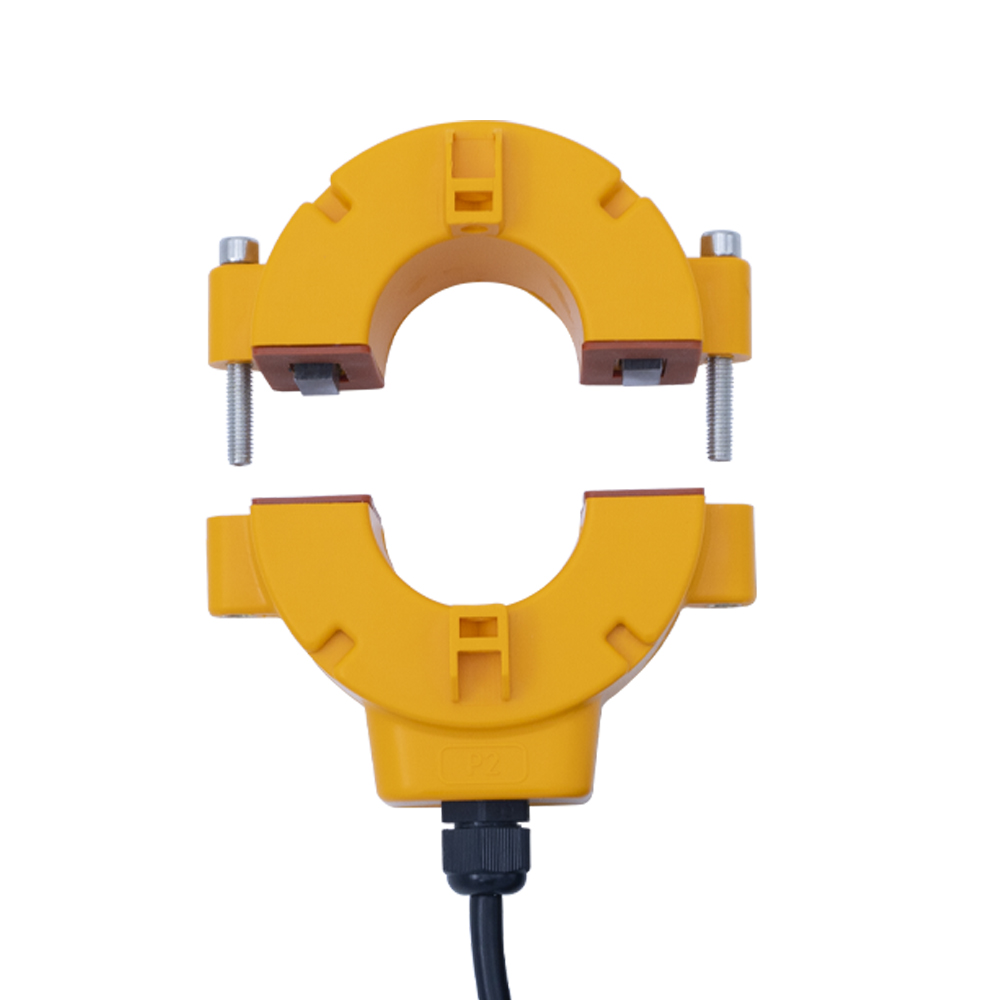

Serie TRCTFS
TR
Características del producto
Fácil instalación de actualización y gabinete con clasificación IP: el núcleo articulado permite sujetar conductores existentes sin desconexión. Una carcasa sellada (normalmente IP65/IP67/IP68) protege contra la entrada de polvo y agua.
Construcción duradera y resistente a la intemperie: cuenta con materiales resistentes a los rayos UV y a la corrosión adecuados para la exposición prolongada a la lluvia, la humedad y las variaciones de temperatura.
Mantiene una alta precisión de medición: proporciona una medición de corriente confiable y precisa (generalmente Clase 0.5/1.0) a pesar de la carcasa protectora y las condiciones ambientales desafiantes.
Aplicación del producto
Monitoreo de energía en exteriores: medición de corriente en gabinetes de medidores, cajas de distribución y líneas aéreas de servicio expuestas a la intemperie.
Sistemas de energía renovable: monitoreo de la corriente de salida de combinadores solares fotovoltaicos, circuitos de turbinas eólicas y otros equipos de generación al aire libre.
Entornos industriales y marinos: medición de corriente en lugares húmedos como plantas de tratamiento de aguas residuales, estaciones de bombeo, muelles y paneles eléctricos a bordo.
Datos técnicos
| Parámetros eléctricos | Entrada nominal | 0,1-800A, 0,1-1200A | Opciones de salida | 5A, 1A, 0-500mA, CA 0-10V |
| Montaje mediante orificio pasante | Excelente linealidad, alta sensibilidad. | / | / | |
| Parámetros mecánicos | Montaje mediante orificio pasante | Tipo barra colectora (agujero circular) | Opciones principales | Acero al silicio/nanocristalino |
| Encapsulado interno | Resina epoxi/poliuretano | Grados de protección | IP66, IP67, IP68, personalizable | |
| Tipo | Tipo de medición, tipo de protección, tipo de secuencia cero, tipo de corriente de fuga (opcional) | |||

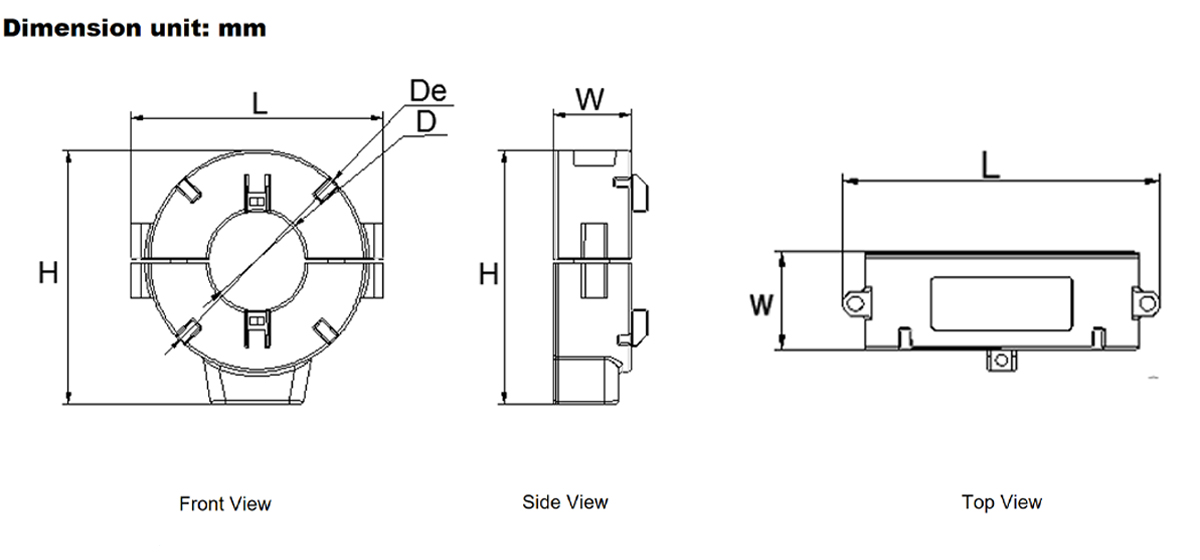

| Número de serie | Dimensions | Entrada nominal | Salida nominal | ||||
| D | Delaware | L | H | W | |||
| 1 | 45 | 98 | 121 | 113 | 42/50 | 0,1-800A | 5A 1A 1-200mA CA 0-10V |
| 2 | 60 | 116 | 136 | 135 | 42/50 | 0,1-1200A | |
| Transformador de corriente de secuencia cero de núcleo dividido impermeable para exteriores | 0,5-10 mA CA 0,1-1 V | ||||||

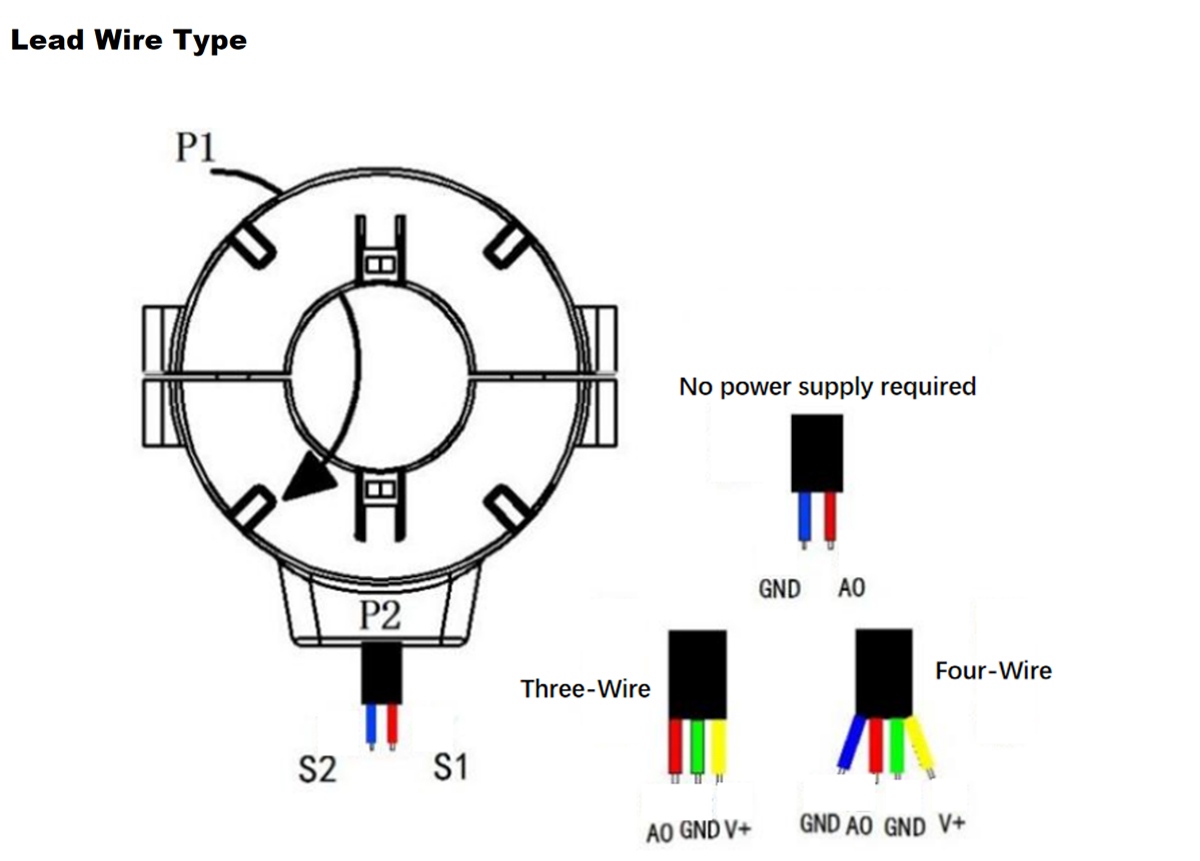

| Transmisor de corriente CA de núcleo dividido impermeable para exteriores (fuente de alimentación: CC 12 V, CC 24 V, CC 10 ~ 30 V; pasivo: no requiere fuente de alimentación) | CC 4-20 mA CC 0-20 mA CC 0-2 V CC 0-5 V CC 0-10 V | ||||||

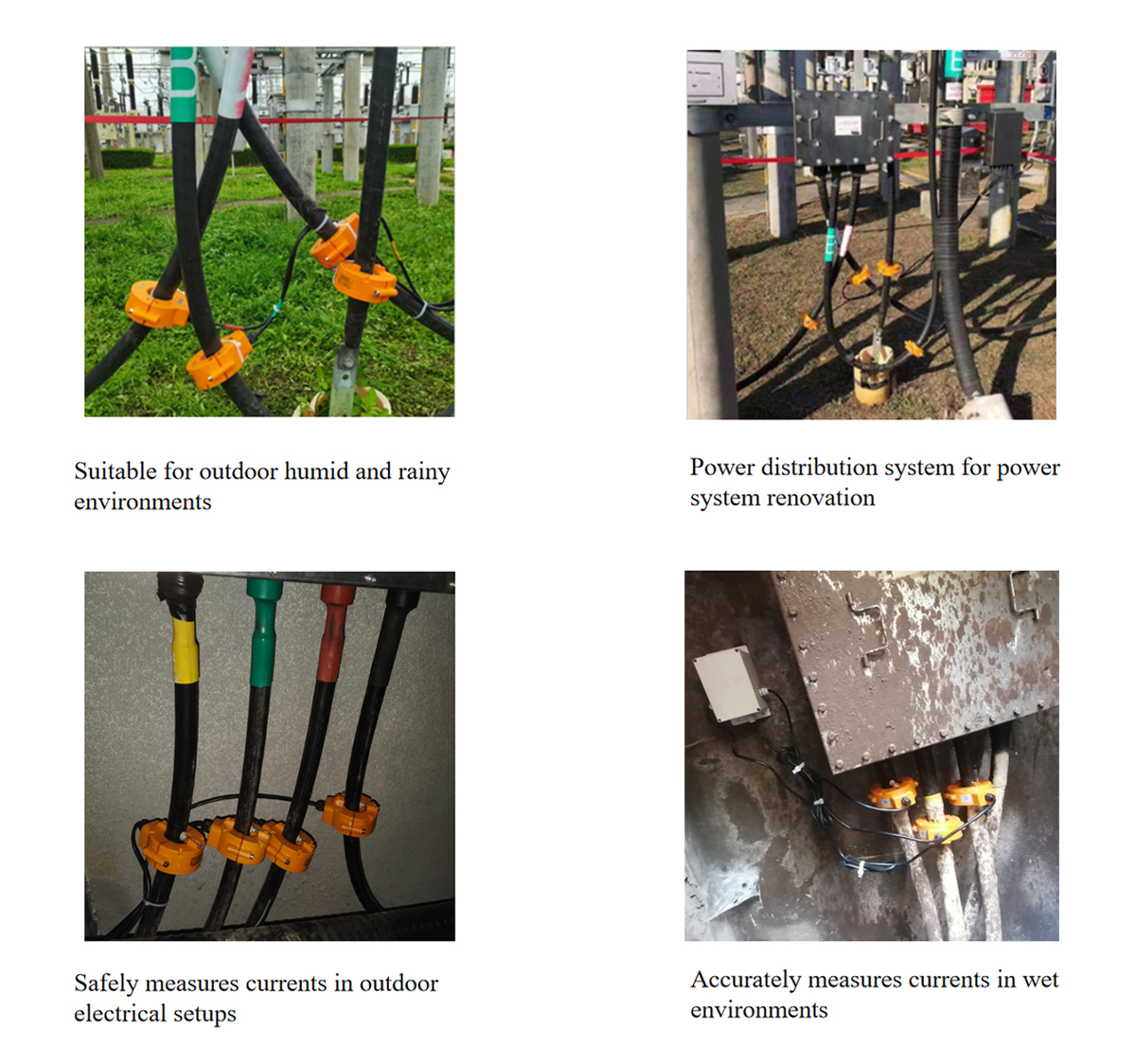

Aplicación práctica
* Se aplica principalmente en proyectos de renovación de sistemas de distribución de energía en exteriores, presentando un rendimiento a prueba de salpicaduras y resistencia a la inmersión en agua a corto plazo.
* Fácil de instalar sin desmontar la barra colectora primaria; También está disponible el funcionamiento con línea viva (con las medidas de protección eléctrica adecuadas implementadas).
* Se puede utilizar junto con dispositivos de protección, medición y medición de relés.
* No afecta el suministro de energía normal en el sitio, ahorra mano de obra, recursos materiales y recursos financieros para el proyecto de renovación del usuario y mejora la eficiencia.
* Antes de cerrar el núcleo de acero al silicio, asegúrese de que la cara del extremo
de la incisión esté limpia, libre de manchas e impurezas; debe tratarse con un agente antioxidante;
* Utilice una llave dinamométrica (eléctrica/neumática) al apretar los tornillos y ajuste el par a un rango razonable.
