Estándares de transformadores de corriente

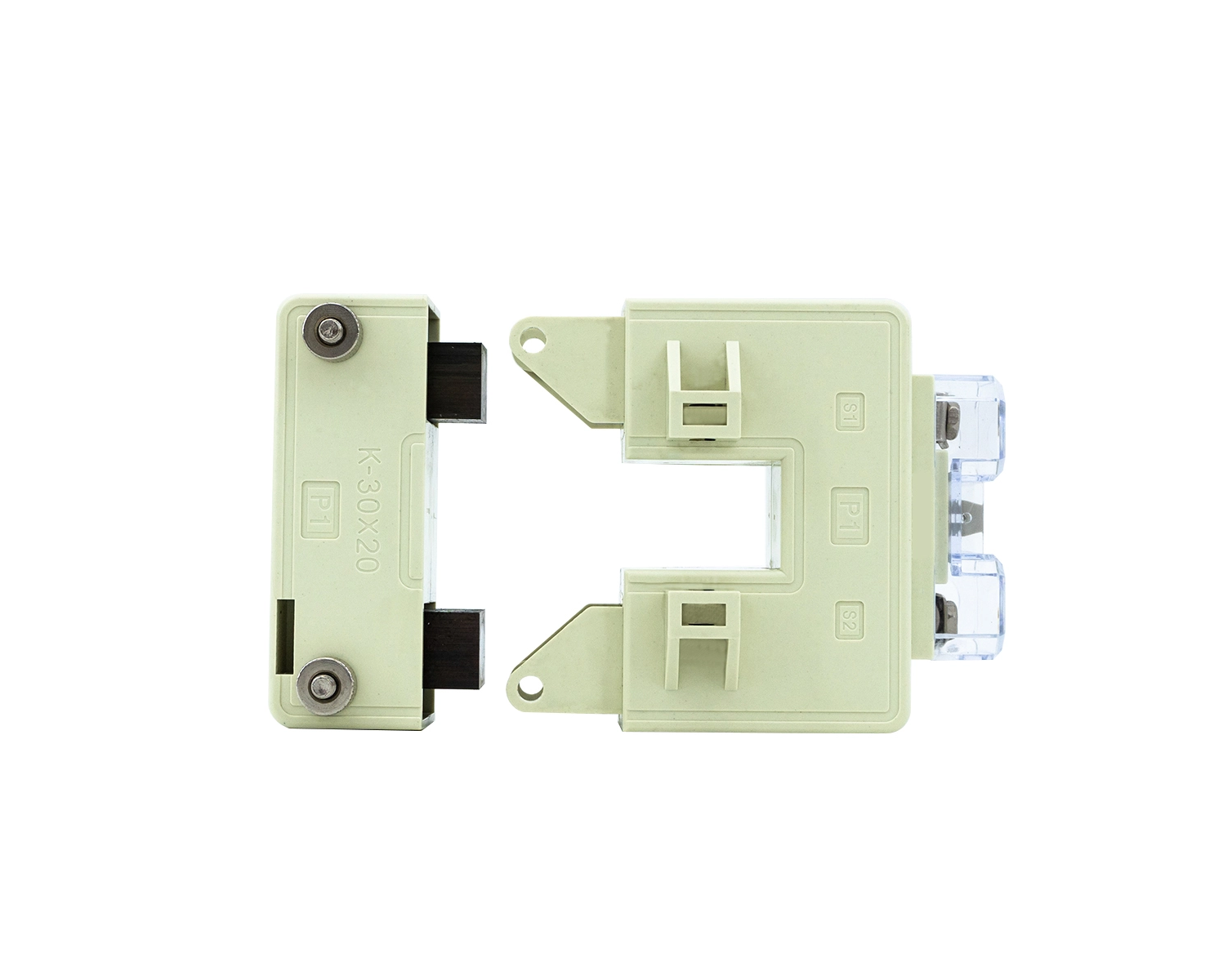

Los transformadores de corriente (CT) son transformadores de instrumentos esenciales ampliamente utilizados en sistemas de energía para medición de corriente, medición de energía y protección de relés. Un conjunto completo de estándares define su diseño, fabricación, pruebas, clases de precisión, requisitos de seguridad y límites operativos para garantizar un rendimiento consistente y la interoperabilidad entre diferentes fabricantes y regiones.

La serie de normas más reconocida a nivel mundial es la IEC 61869, que reemplazó a la antigua IEC 60044. Cubre por separado tanto los transformadores de corriente de medida como los transformadores de corriente de protección. Para los CT de medición, IEC 61869-2 especifica clases de precisión como 0,1, 0,2, 0,5 y 1,0. Estas cifras representan el error compuesto máximo permitido en condiciones nominales, lo que afecta directamente la precisión de facturación para la medición de electricidad. Los CT de protección siguen la norma IEC 61869-3 y se centran en la precisión transitoria y en estado estable durante eventos de falla. Las clases PX, 5P y 10P son grados de protección típicos, lo que indica que el CT puede mantener una precisión de transformación de corriente aceptable cuando pasan altas corrientes de cortocircuito.

En Norteamérica, el estándar ANSI/IEEE C57.13 sirve como especificación principal. Utiliza una lógica de clasificación diferente a la de las normas IEC. Los CT ANSI están marcados con clasificaciones de voltaje secundario como C200 o T400, que describen el voltaje de carga máximo que el CT puede entregar mientras se mantiene dentro de los límites de error. Esta diferencia significa que los CT diseñados según IEC no pueden sustituir directamente las unidades ANSI sin una reevaluación de la carga y el rendimiento.

Las normas nacionales de muchos países adoptan versiones equivalentes de IEC 61869. Estas normas cubren parámetros técnicos clave, incluida la corriente primaria nominal, la corriente secundaria nominal (normalmente 5 A o 1 A), la carga nominal, la frecuencia, el nivel de aislamiento y la corriente térmica soportada de corta duración. La carga representa la impedancia total del circuito secundario, incluidos cables, medidores y relés. Si la carga real excede el valor nominal, el error de medición del CT aumentará drásticamente y puede ocurrir saturación.

La seguridad es otra parte fundamental de los estándares CT. Una advertencia crítica definida en todas las normas es que el devanado secundario nunca debe dejarse en circuito abierto mientras fluye la corriente primaria. Un secundario abierto generará un voltaje peligroso extremadamente alto, con riesgo de avería del equipo y lesiones personales. Las normas también especifican pruebas dieléctricas, pruebas de descarga parcial, pruebas de aumento de temperatura y pruebas de resistencia mecánica para la aprobación de tipo.

La selección de CT de acuerdo con las normas pertinentes es la base del funcionamiento confiable del sistema eléctrico. Las aplicaciones de medición priorizan el error de baja relación, mientras que las aplicaciones de protección enfatizan la capacidad antisaturación bajo corrientes de falla. El cumplimiento de los estándares publicados garantiza que los productos CT puedan funcionar de manera confiable en redes eléctricas industriales, de distribución y de alto voltaje.
