¿Qué es un sensor de corriente CC?

Un sensor de corriente CC es un dispositivo electrónico diseñado para medir la magnitud de la corriente continua (CC) que fluye a través de un conductor y convertirla en una señal eléctrica proporcional, como voltaje o corriente, que puede leerse, procesarse o mostrarse fácilmente mediante sistemas de monitoreo, controladores o equipos de adquisición de datos. A diferencia de la corriente alterna (CA), que oscila naturalmente y puede medirse mediante principios inductivos, la CC tiene una dirección y magnitud constantes, lo que requiere tecnologías de detección especializadas para detectarla con precisión sin interferir con el circuito original.

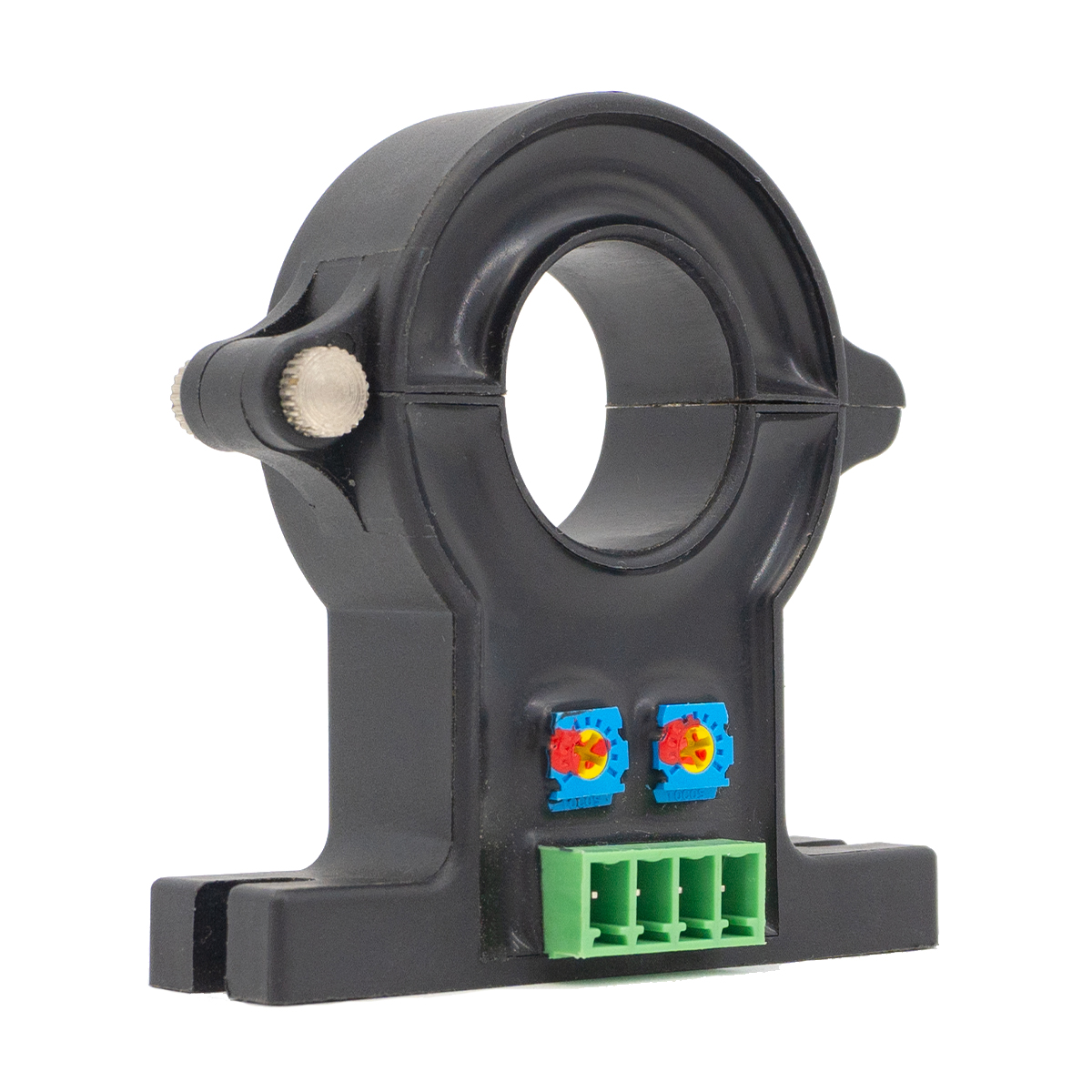

La función principal de un sensor de corriente CC es proporcionar una medición intrusiva o no intrusiva de la corriente CC garantizando al mismo tiempo un impacto mínimo en el rendimiento del circuito. Los sensores no intrusivos, como el sensor de corriente de efecto Hall , no requieren contacto físico con el conductor, lo que los hace ideales para aplicaciones de alto voltaje o alta corriente donde la seguridad y la integridad del circuito son fundamentales. Los sensores intrusivos, como las resistencias en derivación, se conectan directamente en serie con el conductor, lo que ofrece una alta precisión pero requiere una integración cuidadosa para evitar caídas de voltaje o pérdidas de energía.

El principio de funcionamiento más común para la detección de corriente CC es el efecto Hall, que se basa en el campo magnético generado por un conductor que transporta corriente. Cuando un conductor que transporta CC se coloca en un campo magnético, las partículas cargadas dentro del conductor se desvían, creando una diferencia de voltaje (voltaje Hall) que es proporcional a la corriente. Los sensores de corriente CC de efecto Hall pueden ser de circuito abierto o de circuito cerrado: los sensores de circuito abierto son simples y rentables, mientras que los sensores de circuito cerrado utilizan mecanismos de retroalimentación para mejorar la precisión y la linealidad, lo que los hace adecuados para aplicaciones de precisión.

Otro tipo clave de sensor de corriente CC es el sensor de resistencia en derivación. Una resistencia en derivación es un componente de baja resistencia conectado en serie con la carga; A medida que la CC fluye a través de él, se genera una pequeña caída de voltaje a través de la resistencia, que se mide utilizando un amplificador diferencial. Esta caída de voltaje es directamente proporcional a la corriente (según la ley de Ohm), lo que permite una medición precisa de corrientes CC bajas a medias. Los sensores de derivación se utilizan ampliamente en electrónica automotriz, industrial y de consumo debido a su bajo costo y alta confiabilidad.

Los sensores de corriente CC desempeñan un papel vital en numerosas industrias y aplicaciones. En los sistemas automotrices, monitorean la corriente de la batería, la corriente del motor y los sistemas de carga para garantizar un rendimiento y una seguridad óptimos. En los sistemas de energía renovable, como los paneles solares y las turbinas eólicas, miden la corriente continua generada por la fuente de energía y alimentada a los inversores. En la automatización industrial, monitorean la corriente en motores, fuentes de alimentación y circuitos de control para evitar sobrecargas y fallas en los equipos. También son esenciales en dispositivos médicos, sistemas de administración de energía y dispositivos IoT, donde el monitoreo preciso de la corriente es fundamental para la eficiencia y la seguridad.
