¿Cómo mide la corriente un transformador de corriente?

Un transformador de corriente, a menudo abreviado como CT, es un transformador de instrumentos eléctricos diseñado para medir corriente alterna de forma segura y precisa. Funciona convirtiendo una gran corriente primaria que fluye a través de un conductor en una corriente secundaria proporcional más pequeña que puede monitorearse fácilmente mediante medidores, relés de protección y equipos de control. Los transformadores de corriente se utilizan ampliamente en sistemas de energía, automatización industrial, sistemas de gestión de energía y aplicaciones de pruebas eléctricas.

El principio de funcionamiento de un transformador de corriente se basa en la inducción electromagnética, descubierta por Michael Faraday. Cuando la corriente alterna fluye a través de un conductor, genera un campo magnético cambiante alrededor del conductor. Un transformador de corriente utiliza este campo magnético para inducir una corriente correspondiente en su devanado secundario.

Un transformador de corriente típico consta de tres partes principales: un núcleo magnético, un devanado primario y un devanado secundario. El núcleo magnético suele estar hecho de acero al silicio laminado u otros materiales de alta permeabilidad que guían eficientemente el flujo magnético. El devanado primario se conecta en serie con el conductor por el que circula la corriente a medir. En muchos diseños, el devanado primario es simplemente el propio conductor que pasa a través del núcleo del transformador, especialmente en transformadores de corriente de tipo anillo o de núcleo dividido. El devanado secundario se enrolla alrededor del núcleo magnético y se conecta a dispositivos de medición o protección.

Cuando la corriente alterna fluye a través del conductor primario, produce un flujo magnético en el núcleo. Debido a que la corriente es alterna, el flujo magnético cambia continuamente. Según la ley de inducción electromagnética de Faraday, un flujo magnético cambiante induce una fuerza electromotriz en el devanado secundario. Este voltaje inducido impulsa una corriente a través del circuito secundario.

La magnitud de la corriente secundaria depende de la relación de espiras entre los devanados primario y secundario. Por ejemplo, en un CT con una relación de vueltas de 1000 a 1, una corriente primaria de 1000 amperios producirá una corriente secundaria de 1 amperio. Esta relación proporcional permite a los instrumentos medir corrientes muy grandes de forma indirecta sin estar expuestos a alto voltaje o cargas de corriente pesadas.

El circuito secundario de un transformador de corriente normalmente está conectado a dispositivos de baja impedancia como amperímetros o relés de protección. El CT opera cerca de una condición de cortocircuito en el lado secundario. En esta condición, la corriente secundaria crea su propio campo magnético que se opone al campo magnético primario, manteniendo el equilibrio en el núcleo. Esto asegura que la corriente secundaria refleje con precisión la corriente primaria.

La seguridad es un aspecto crítico del funcionamiento de un transformador de corriente. El devanado secundario nunca debe dejarse en circuito abierto mientras el primario está energizado. Un secundario abierto puede causar que se desarrollen voltajes peligrosamente altos a través de los terminales debido a la ausencia de corriente secundaria opuesta. Esto puede dañar el aislamiento y presentar graves riesgos para el equipo y el personal.

Los transformadores de corriente también proporcionan aislamiento eléctrico entre circuitos de alta potencia e instrumentos de medición. Este aislamiento mejora la seguridad del sistema y permite utilizar instrumentos estándar de bajo voltaje en entornos de alto voltaje. Además, los CT ayudan a reducir los costos del sistema de medición al eliminar la necesidad de medidores de alta resistencia capaces de manejar grandes corrientes directamente.

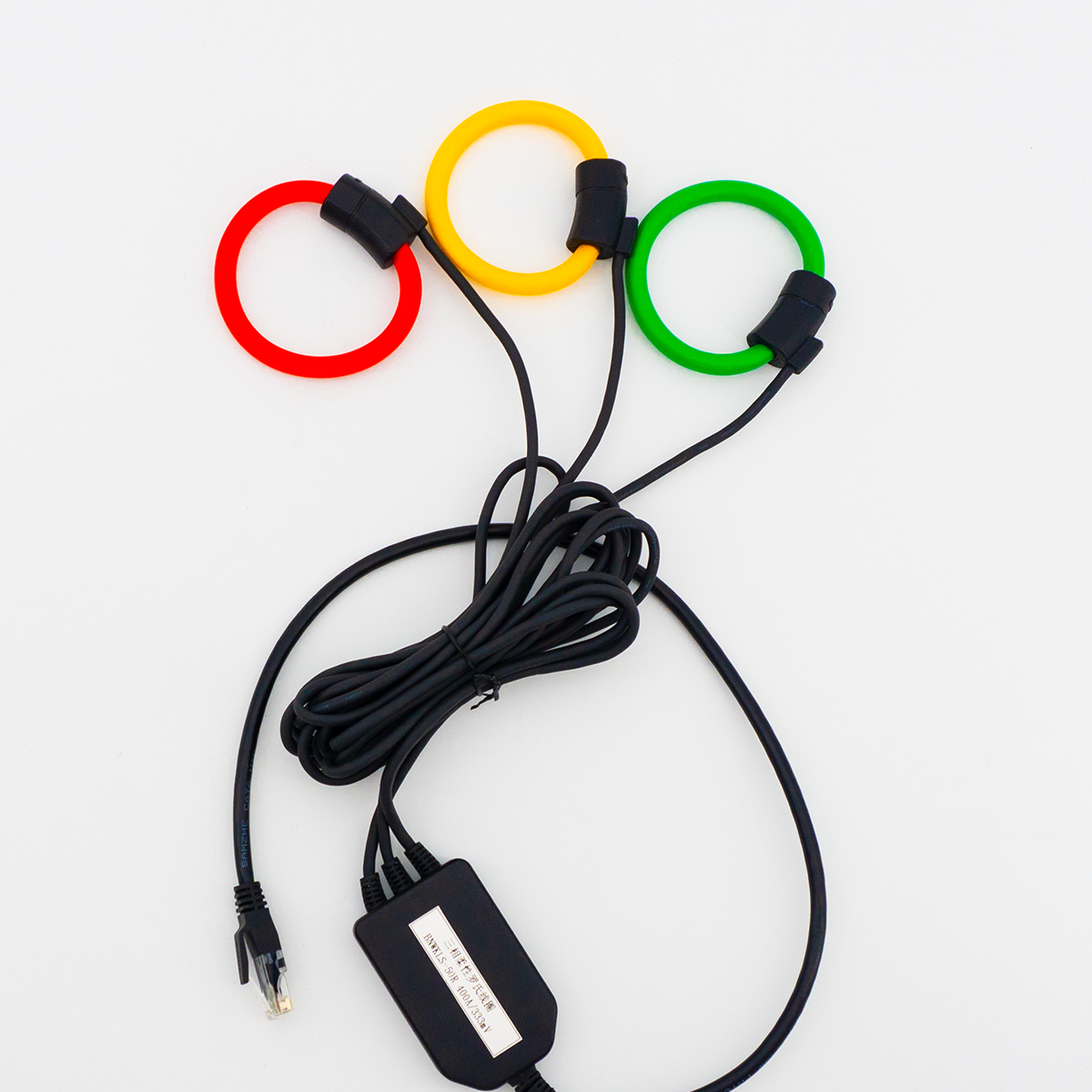

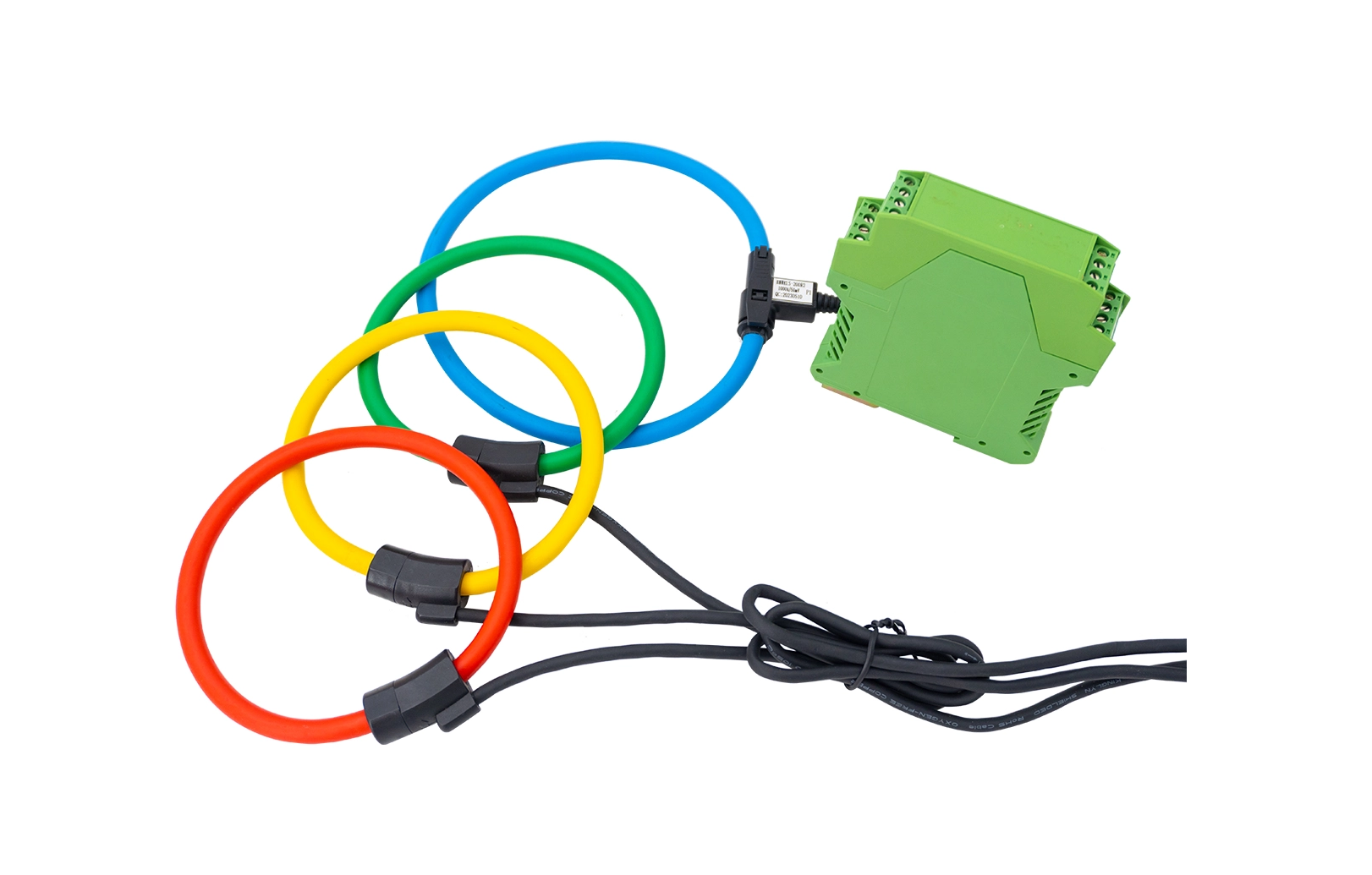

Los transformadores de corriente modernos están diseñados con alta precisión, estabilidad térmica y durabilidad mecánica. Algunos tipos avanzados incluyen CT de núcleo dividido para una fácil instalación, CT de bobina Rogowski para medición flexible y CT de clase de protección diseñados para detección de fallas y operación de relés.

En resumen, un transformador de corriente mide la corriente mediante el uso de inducción electromagnética para convertir una corriente primaria grande en una corriente secundaria proporcional más pequeña. Su relación precisa, aislamiento eléctrico y ventajas de seguridad lo convierten en un dispositivo esencial en los sistemas modernos de medición y protección eléctrica.
