¿Cómo funciona un sensor de efecto Hall?

Un sensor de efecto Hall es un dispositivo electrónico que detecta campos magnéticos y los convierte en una señal eléctrica. Se utiliza ampliamente en automatización industrial, medición de corriente, sistemas automotrices, robótica y equipos electrónicos porque puede proporcionar sensores precisos, confiables y sin contacto. Los sensores de efecto Hall son especialmente importantes en los sensores de corriente, donde se utilizan para medir corriente CA y CC sin conectarse directamente al conductor.

El principio de funcionamiento de un sensor de efecto Hall se basa en el efecto Hall, que fue descubierto por el físico estadounidense Edwin Hall en 1879. El efecto Hall se produce cuando una corriente eléctrica fluye a través de un material semiconductor delgado colocado en un campo magnético. El campo magnético crea una fuerza sobre los electrones en movimiento dentro del material, lo que hace que se muevan hacia un lado del conductor. Esta separación de cargas eléctricas produce un pequeño voltaje a través del material, conocido como voltaje Hall.

La estructura básica de un sensor de efecto Hall suele incluir un elemento Hall, un amplificador de señal, un regulador de voltaje y un circuito de salida. El elemento Hall suele estar hecho de materiales semiconductores como el silicio o el arseniuro de galio porque estos materiales son sensibles a los campos magnéticos. Cuando la corriente pasa a través del elemento Hall y se aplica un campo magnético perpendicular a la dirección de la corriente, se genera un voltaje Hall.

La fuerza del voltaje Hall depende de la intensidad del campo magnético. Un campo magnético más fuerte produce un voltaje Hall más alto, mientras que un campo magnético más débil produce un voltaje más bajo. El circuito electrónico interno del sensor amplifica y procesa esta pequeña señal de voltaje, convirtiéndola en una señal de salida utilizable. La salida puede ser una señal de voltaje analógica o una señal de conmutación digital según el diseño del sensor.

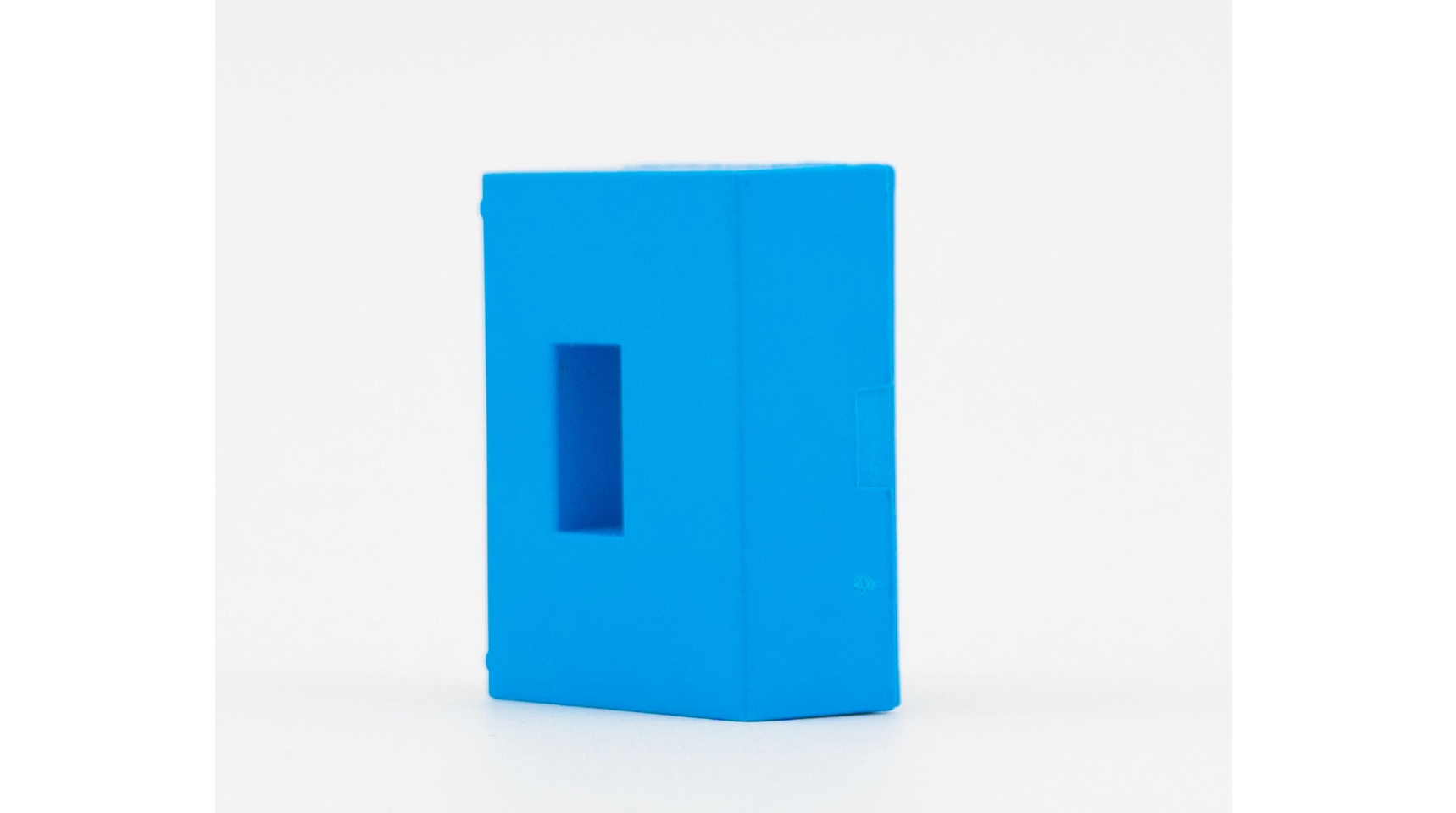

En las aplicaciones de medición actuales, los sensores de efecto Hall funcionan detectando el campo magnético generado alrededor de un conductor que transporta corriente. Cuando la corriente eléctrica fluye a través de un cable o una barra colectora, crea un campo magnético alrededor del conductor. El sensor Hall se coloca cerca del conductor y mide la intensidad del campo magnético. Dado que el campo magnético es proporcional a la corriente que fluye a través del conductor, el sensor puede calcular y emitir una señal que representa el valor actual.

Una de las principales ventajas de los sensores de efecto Hall es el aislamiento eléctrico. A diferencia de las resistencias en derivación tradicionales, que requieren una conexión eléctrica directa con el circuito, los sensores de corriente Hall miden la corriente a través de campos magnéticos sin contacto físico. Esto les permite medir de forma segura circuitos de alto voltaje y alta corriente mientras protegen a los equipos de medición y a los operadores.

Los sensores de efecto Hall se pueden dividir en dos tipos principales: sensores de circuito abierto y sensores de circuito cerrado. Los sensores Hall de bucle abierto miden directamente el campo magnético y proporcionan una señal de salida proporcional a la corriente medida. Son simples, rentables y comúnmente utilizados en aplicaciones generales. Los sensores Hall de circuito cerrado utilizan un sistema de retroalimentación para generar un campo magnético de compensación que equilibra el campo magnético original. Este diseño proporciona mayor precisión, tiempo de respuesta más rápido y mejor estabilidad de temperatura, lo que lo hace adecuado para aplicaciones de precisión.

Los sensores de efecto Hall se utilizan ampliamente en muchas industrias. En los vehículos eléctricos controlan la corriente de la batería y el funcionamiento del motor. En los sistemas de energía, se utilizan para el monitoreo, la protección y la gestión de energía de la corriente. En la automatización industrial, ayudan a controlar motores, detectar posición y medir la velocidad. También se encuentran en electrodomésticos, computadoras y electrónica de consumo.

En comparación con las tecnologías de detección tradicionales, los sensores de efecto Hall ofrecen varios beneficios, que incluyen medición sin contacto, respuesta rápida, alta confiabilidad, bajo consumo de energía y la capacidad de medir señales de CA y CC. Sin embargo, su precisión puede verse afectada por cambios de temperatura, interferencias magnéticas y calidad del sensor. Es necesario un diseño y una calibración adecuados para lograr un rendimiento estable.

En resumen, un sensor de efecto Hall funciona utilizando la interacción entre la corriente eléctrica y un campo magnético para generar un voltaje Hall medible. Al detectar cambios en los campos magnéticos, puede medir con precisión la corriente, la posición y la velocidad sin contacto eléctrico directo. Debido a su excelente rendimiento de aislamiento y versatilidad, los sensores de efecto Hall se han convertido en un componente esencial en los sistemas de control y medición eléctricos modernos.
