Transformador de instrumentos

Un transformador de instrumentos es un tipo especial de transformador que se utiliza en sistemas de energía eléctrica para medir alto voltaje y alta corriente de manera segura y precisa. Permite que instrumentos de medición, medidores, relés y dispositivos de protección operen con valores bajos estandarizados de voltaje y corriente. Los transformadores de instrumentos desempeñan un papel fundamental en la generación, transmisión, distribución y aplicaciones industriales de energía donde la medición directa de cantidades eléctricas sería peligrosa o poco práctica.

Hay dos tipos principales de transformadores de instrumentos: transformadores de corriente (CT) y transformadores de tensión (VT), también conocidos como transformadores de potencial (PT).

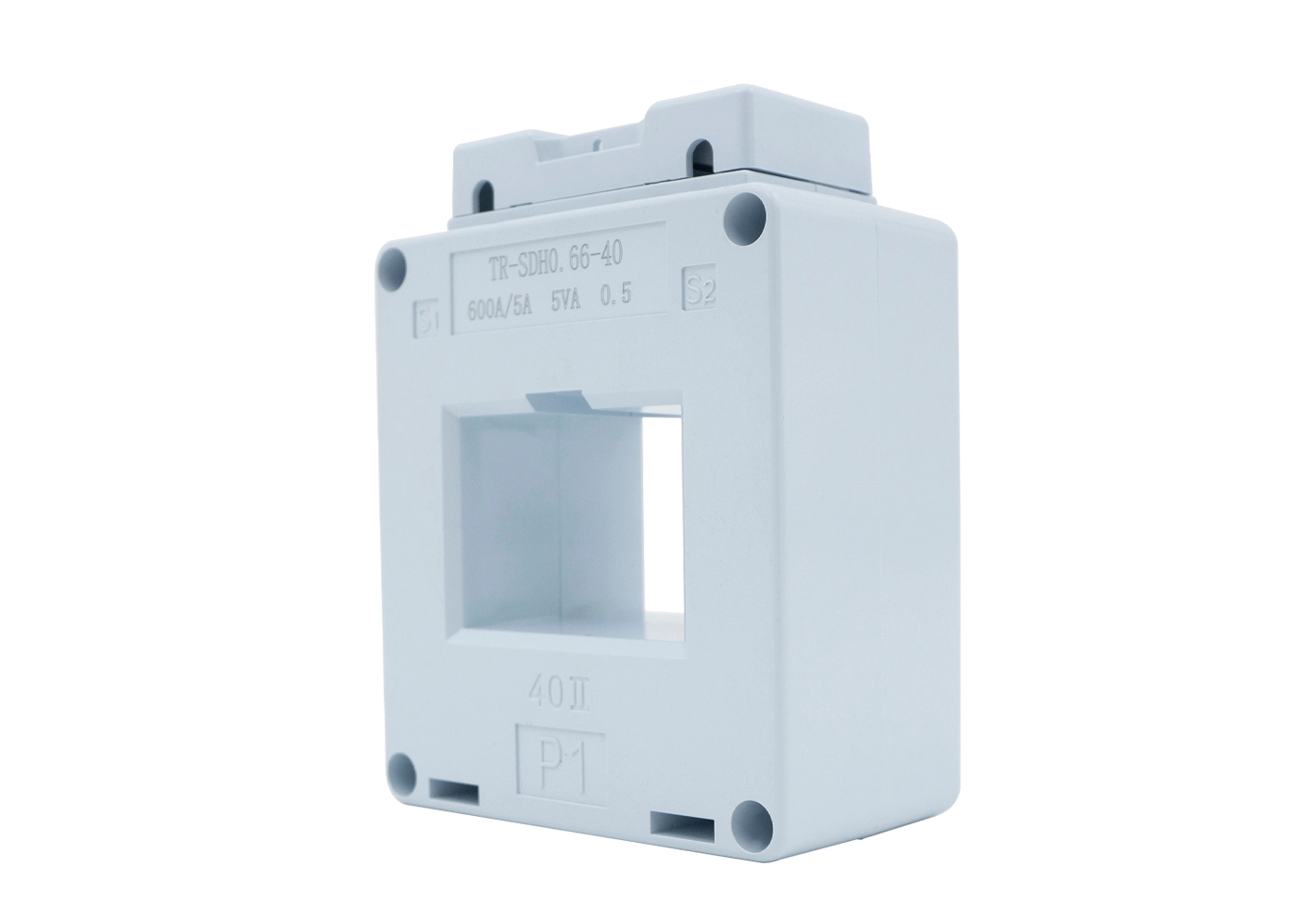

Un transformador de corriente está diseñado para reducir niveles altos de corriente a una corriente baja estándar, generalmente 5 A o 1 A. El devanado primario está conectado en serie con el circuito de alimentación y el devanado secundario proporciona una corriente proporcional que se puede medir de forma segura mediante medidores o relés de protección. Los transformadores de corriente se utilizan ampliamente en monitoreo de energía, medición de energía y sistemas de protección.

Un transformador de voltaje está diseñado para reducir voltajes altos a valores estandarizados más bajos, como 110 V o 100 V. El devanado primario está conectado a través del circuito de alto voltaje, mientras que el devanado secundario entrega un bajo voltaje proporcional adecuado para equipos de medición y dispositivos de control. Los transformadores de voltaje garantizan un monitoreo preciso del voltaje y brindan aislamiento entre el sistema de alto voltaje y los instrumentos sensibles.

Los transformadores de instrumentos ofrecen varias ventajas importantes. En primer lugar, mejoran la seguridad al aislar los dispositivos de medición y los operadores de los circuitos de alto voltaje y alta corriente. Esto reduce el riesgo de descarga eléctrica y daños al equipo. En segundo lugar, permiten el uso de medidores y relés estandarizados independientemente del voltaje o corriente real del sistema. En tercer lugar, mejoran la precisión de las mediciones y la confiabilidad del sistema. Los transformadores de instrumentos modernos se fabrican con núcleos magnéticos de alta calidad y devanados de precisión para lograr un rendimiento de precisión excelente.

En las subestaciones eléctricas, los transformadores de instrumentos son componentes esenciales de los sistemas de medición y protección. Los transformadores de corriente proporcionan señales a relés de protección que detectan sobrecargas, cortocircuitos y fallas a tierra. Los transformadores de voltaje suministran información de voltaje para funciones de monitoreo, sincronización y protección. Juntos, ayudan a mantener la estabilidad y seguridad de las redes eléctricas.

Las instalaciones industriales también dependen en gran medida de transformadores de instrumentos. Se utilizan en centros de control de motores, aparamenta, sistemas de gestión de energía, instalaciones de energía renovable y plantas de fabricación. Al proporcionar mediciones precisas, los transformadores de instrumentos ayudan a los operadores a monitorear el consumo de energía, mejorar la eficiencia energética y mantener el rendimiento del equipo.

Al seleccionar un transformador de instrumentos, los ingenieros consideran varios factores, incluido el voltaje nominal, la corriente nominal, la clase de precisión, la carga, el nivel de aislamiento, la frecuencia y las condiciones ambientales. Elegir el transformador correcto garantiza un funcionamiento confiable y el cumplimiento de los estándares de la industria.

Con el desarrollo de redes inteligentes y subestaciones digitales, la tecnología de transformadores de instrumentos continúa evolucionando. Los transformadores de instrumentos electrónicos y ópticos se adoptan cada vez más para sistemas avanzados de monitoreo y comunicación. Estas soluciones modernas ofrecen precisión mejorada, rangos de medición más amplios y una mejor integración con equipos de automatización y protección digital.

En conclusión, los transformadores de medida son dispositivos fundamentales en los sistemas eléctricos modernos. Al convertir de forma segura altos voltajes y corrientes en valores medibles, permiten una medición precisa, una protección eficaz y un funcionamiento eficiente del sistema. Su importancia sigue creciendo a medida que las redes eléctricas se vuelven más inteligentes, automatizadas e interconectadas.
