Mini transformador de corriente

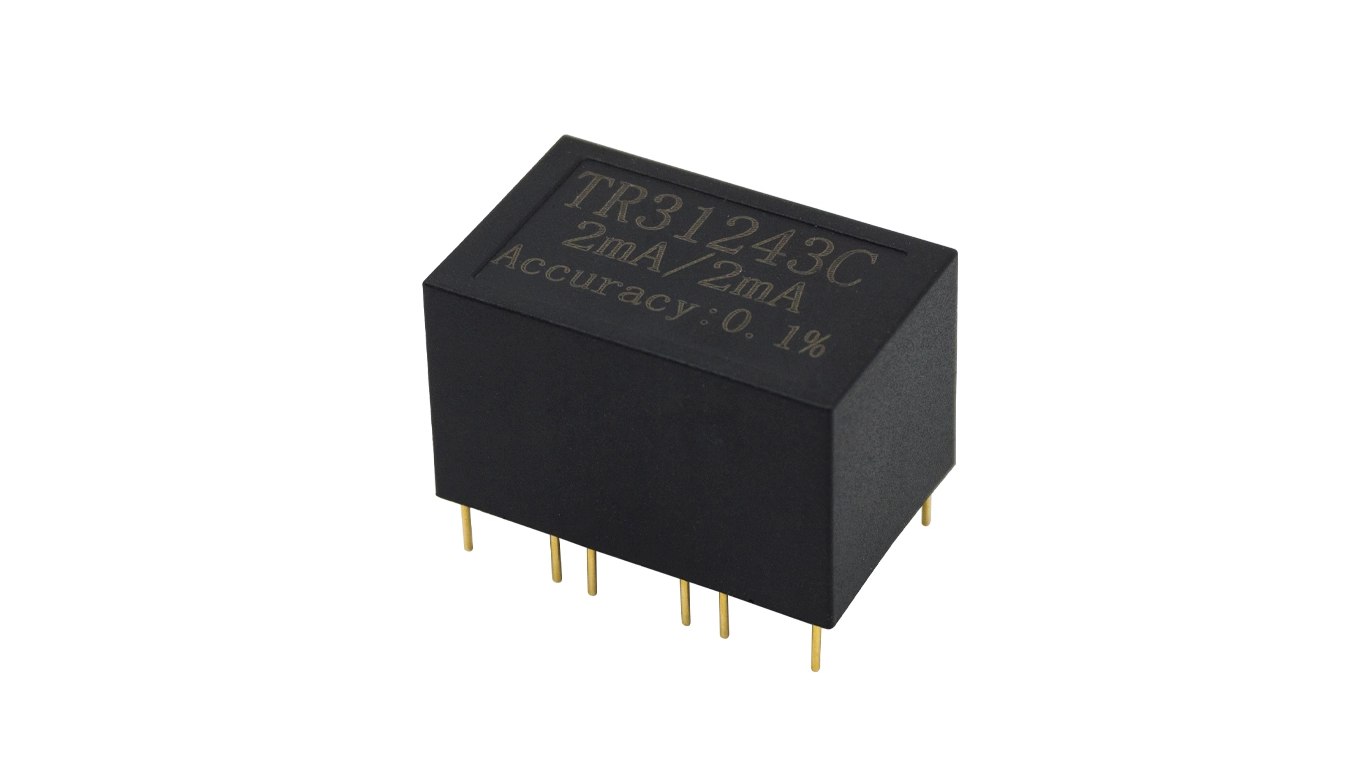

El mini transformador de corriente, a menudo abreviado como mini CT, es un derivado compacto y liviano de los transformadores de corriente electromagnéticos tradicionales, especialmente diseñado para monitoreo de baja corriente, equipos eléctricos con espacio limitado y sistemas inteligentes de medición de energía. A diferencia de los grandes CT industriales utilizados en subestaciones eléctricas de alto voltaje, los mini CT reducen los núcleos magnéticos, las estructuras de devanado y las dimensiones de la instalación, al tiempo que conservan funciones precisas de conversión de señales de corriente, lo que los convierte en un componente de detección indispensable en los sectores de electricidad inteligente, nuevas energías, electrodomésticos y control industrial. Este artículo detalla sus características estructurales, principios de funcionamiento, puntos fuertes de rendimiento clave y escenarios de aplicaciones principales.

El mecanismo de funcionamiento básico de los mini transformadores de corriente sigue la ley de inducción electromagnética consistente con los CT estándar. El devanado primario transporta la corriente alterna medida, que genera un flujo magnético alterno dentro del núcleo magnético de acero al silicio o nanocristalino. El devanado secundario induce una señal proporcional de baja corriente según la relación de vueltas. Para la mayoría de los modelos en miniatura, la corriente primaria varía de 1 A a 100 A, y la salida secundaria estándar es de 50 mA o 100 mA, lo que coincide con el rango de entrada de los chips de muestreo en medidores de energía, monitores de energía y módulos de protección. Los fabricantes adoptan núcleos de aleación nanocristalina de alta permeabilidad en lugar de acero al silicio convencional para reducir drásticamente el volumen del núcleo; Algunos diseños de mini CT de núcleo dividido incluso eliminan la necesidad de desconectar el cable principal durante la instalación, lo que mejora en gran medida la eficiencia de la construcción para proyectos de modernización.

En comparación con los transformadores de corriente tradicionales de alta resistencia, los mini CT poseen tres ventajas competitivas destacadas: miniaturización, bajo consumo de energía y alta precisión de medición. En términos de tamaño, un mini CT de tipo pasante típico mide menos de 30 mm de diámetro exterior y se integra fácilmente en disyuntores, medidores inteligentes montados en la pared y tableros de control de carga de vehículos eléctricos donde el espacio de instalación es extremadamente reducido. En segundo lugar, su núcleo de baja pérdida magnética reduce el consumo de energía sin carga por debajo de 0,1 VA, evitando el desperdicio adicional de energía en terminales de monitoreo de baja potencia. En tercer lugar, los materiales magnéticos de alta calidad reducen la corriente de excitación y el error de desplazamiento de fase, lo que permite una precisión de medición de clase 0,2 o clase 0,5, que cumple plenamente con los estándares nacionales e internacionales para la medición de electricidad comercial y el análisis de la calidad de la energía. Además, los mini CT tienen un excelente rendimiento antiinterferente; Las carcasas de resina epoxi encapsuladas protegen los devanados internos del ruido electromagnético generado por inversores, convertidores de frecuencia y fuentes de alimentación conmutadas, lo que garantiza una salida de señal estable en entornos electromagnéticos industriales complejos.

Los mini transformadores de corriente cubren una amplia gama de campos de aplicación civiles e industriales. En los equipos terminales de redes inteligentes, son unidades de detección centrales para medidores de energía inteligentes monofásicos y trifásicos, que recopilan datos de corriente de carga para liquidación de electricidad, alarma de sobrecarga y protección contra fugas. En la nueva industria energética, los mini CT monitorean la corriente de entrada y salida de pequeños inversores fotovoltaicos, centrales eléctricas portátiles de almacenamiento de energía y equipos domésticos de energía eólica, respaldando estadísticas de generación de energía en tiempo real y protección contra fallas de sobrecorriente. Para la automatización industrial, se instalan dentro de gabinetes de control PLC, servovariadores y cajas de distribución para rastrear la corriente operativa del equipo, realizar protección contra sobrecarga del motor y estadísticas de consumo de energía para los sistemas de gestión de energía de la fábrica. Los productos eléctricos de consumo también adoptan ampliamente los mini CT: los acondicionadores de aire de alta potencia, las cocinas de inducción y las pilas de carga los utilizan para detectar corrientes anormales, activar la protección de apagado y optimizar la lógica de control de eficiencia energética. Los equipos de ingeniería prefieren especialmente los mini CT de núcleo dividido para la renovación energética de edificios, ya que pueden sujetarse a cables existentes sin cortar el suministro de energía, lo que reduce el tiempo de inactividad de la construcción y los riesgos de seguridad.
