Medición de transformadores de corriente

La medición del transformador de corriente (CT) sirve como solución de detección central para una medición precisa de la energía, facturación de ingresos y seguimiento del consumo de energía en redes eléctricas, instalaciones industriales y edificios comerciales. Como categoría de transformadores de instrumentos, los CT de medición reducen las corrientes primarias altas de las líneas eléctricas a salidas secundarias bajas estandarizadas (1 A o 5 A) compatibles con medidores de energía electrónicos, al tiempo que crean un aislamiento eléctrico completo entre los circuitos primarios de alto voltaje y los equipos de medición de bajo voltaje para la seguridad operativa.

Construidos sobre inducción electromagnética, los CT de medición adoptan una estructura central compacta: el lado primario generalmente consiste en una sola barra colectora o cable que pasa a través del núcleo magnético, y el lado secundario presenta devanados finos de múltiples vueltas. En funcionamiento ideal, las corrientes primaria y secundaria mantienen una relación inversa fija con un cambio de fase insignificante. A diferencia de los CT de protección que priorizan la linealidad ante sobretensiones de falla severas, los CT de medición están diseñados para una reproducción de corriente ultraprecisa dentro de rangos de carga normales (1% a 120% de la corriente nominal), garantizando directamente un acuerdo justo de electricidad entre las empresas de energía y los usuarios finales.

La clasificación de precisión es la especificación más crítica para medir transformadores de corriente , regida por las normas IEC 61869 e IEEE C57.13. Los grados comunes incluyen 0.2S, 0.5S, 0.2 y 0.5, donde el sufijo 'S' denota un rendimiento mejorado de baja corriente para sitios con cargas ligeras fluctuantes. Un CT Clase 0.2S restringe el error de relación dentro de ±0.2% en todos los rangos de trabajo, lo que lo hace obligatorio para la medición de transferencia de custodia de la red. Estos transformadores cuentan con núcleos delgados de acero al silicio de alta permeabilidad para minimizar la pérdida de excitación y la histéresis magnética, aunque se saturarán por encima del 120 % de la corriente nominal para evitar dañar los medidores de energía emparejados durante sobrecargas temporales.

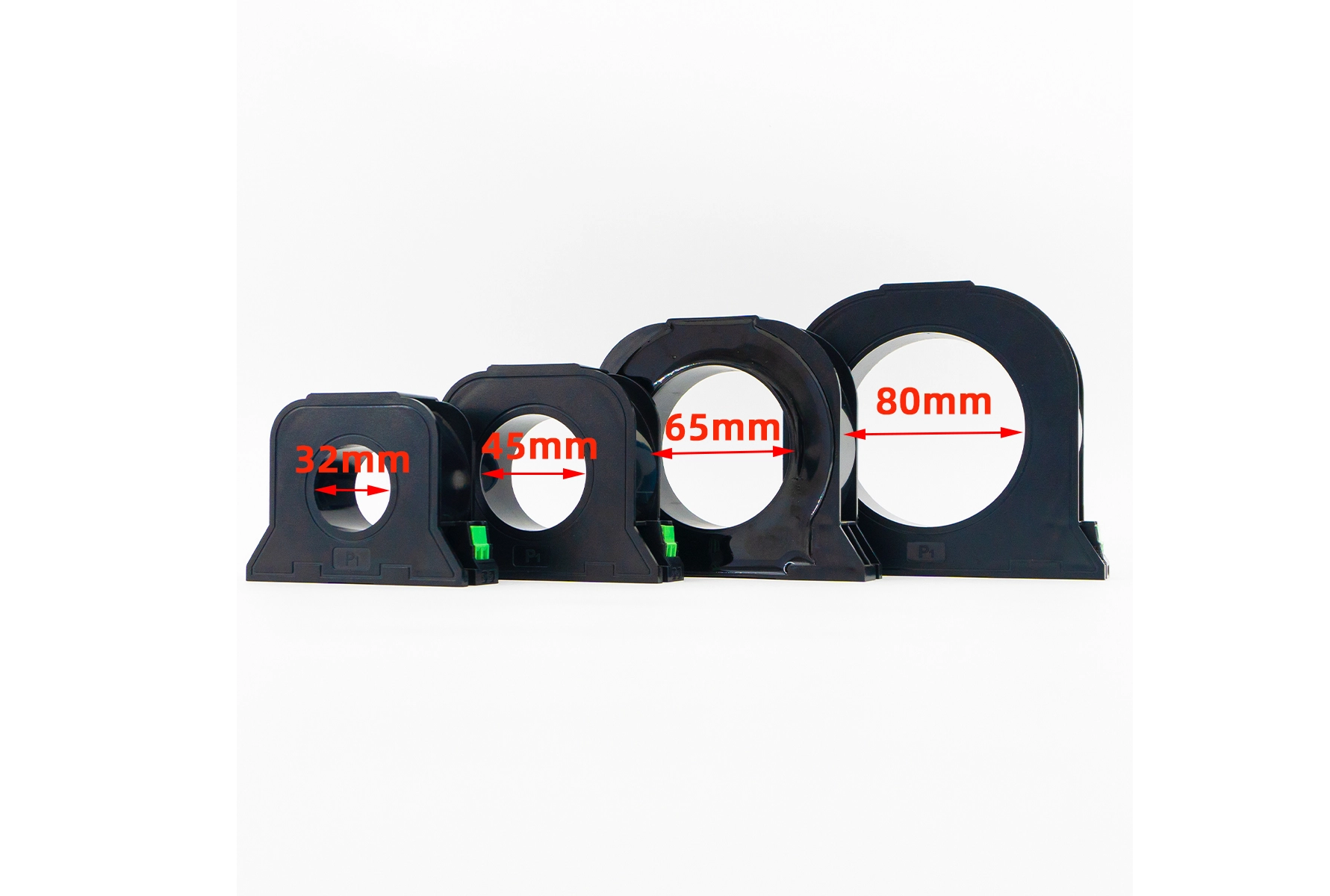

Múltiples tipos mecánicos se adaptan a diversos escenarios de instalación. Los CT de barra bobinada se adaptan a gabinetes de medición interiores permanentes, mientras que las bobinas Rogowski flexibles de núcleo dividido permiten una adaptación en vivo sin cortes de energía, ampliamente utilizadas en estaciones fotovoltaicas y cajas de distribución de bajo voltaje. Las reglas clave de instalación incluyen hacer coincidir la carga nominal del CT con la impedancia del medidor y evitar estrictamente los circuitos secundarios abiertos, lo que generaría un alto voltaje inducido letal y una degradación permanente del núcleo.
