Diseño de transformador de corriente

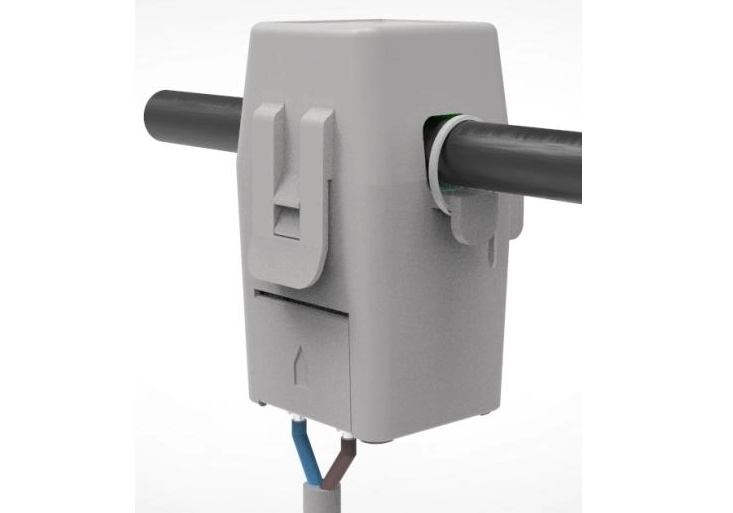

Un transformador de corriente (CT) es un transformador de instrumentos esencial que se aplica ampliamente en sistemas de generación, transmisión y distribución de energía. Su función principal es reducir la corriente alterna alta en las líneas eléctricas a una señal estandarizada de baja corriente para una medición, medición y protección de relés precisos. El diseño moderno de transformadores de corriente se centra en una alta precisión de medición, baja pérdida electromagnética, buena linealidad y una fuerte capacidad antiinterferencias para adaptarse a condiciones complejas de funcionamiento de la red.

La estructura central de un transformador de corriente consta de un núcleo magnético, un devanado primario, un devanado secundario y un embalaje aislante. En la práctica del diseño, el núcleo magnético es el componente más crítico que determina el rendimiento general. Los materiales nanocristalinos o de aleación de acero al silicio de alta calidad se seleccionan comúnmente debido a su alta permeabilidad magnética, baja pérdida por histéresis y características de saturación estable. Una sección transversal del núcleo razonable y una ruta magnética cerrada pueden reducir eficazmente las fugas magnéticas, minimizar la corriente de excitación y suprimir los errores de relación y fase durante la conversión de corriente.

La configuración del devanado es otro procedimiento de diseño clave. El devanado primario generalmente adopta una estructura de una o pocas vueltas para transportar una gran corriente del sistema, mientras que el devanado secundario está enrollado con alambre esmaltado fino en múltiples vueltas para inducir una salida de corriente baja estándar. Los diseñadores deben seguir estrictamente la relación de transformación actual para garantizar una conversión proporcional consistente entre la corriente primaria y secundaria. Mientras tanto, la distribución uniforme del devanado ayuda a evitar la saturación magnética local y mejora la estabilidad de trabajo en condiciones de cortocircuito y sobrecarga.

El control de errores es el objetivo central del diseño de TC. Los errores de corriente y el desplazamiento de fase son causados ​​principalmente por la pérdida de excitación y la saturación del núcleo. Para mejorar la precisión, los diseñadores optimizan el espesor del material del núcleo, reducen los espacios de aire y limitan la densidad del flujo magnético de trabajo dentro de la región lineal. Además, el diseño del aislamiento es indispensable. Se utilizan materiales aislantes de alto rendimiento para resistir la sobretensión del sistema, evitar descargas parciales y garantizar la seguridad operativa a largo plazo en entornos de alta tensión.
