¿Qué es un transformador de corriente tipo donut?

Un transformador de corriente tipo donut, también conocido como transformador de corriente toroidal (CT), es un dispositivo especializado diseñado para medir con precisión la corriente alterna (CA) y proteger circuitos en sistemas eléctricos. El CT tipo donut, que se distingue por su sólida estructura central en forma de anillo, no presenta ningún devanado primario discreto. En cambio, el conductor que transporta la corriente medida pasa directamente a través de su apertura central, funcionando como un primario de una sola vuelta. Este diseño único integra el conductor primario en el núcleo del dispositivo, lo que elimina la necesidad de conexiones de bobinado adicionales y agiliza la instalación tanto en construcciones nuevas como en instalaciones industriales.

El devanado secundario de un CT tipo donut se enrolla uniformemente alrededor del núcleo toroidal continuo, que generalmente está construido con materiales magnéticos de alta permeabilidad, como acero al silicio o una aleación amorfa. Esta configuración minimiza la fuga de flujo magnético, ya que el núcleo cerrado forma una trayectoria magnética continua e ininterrumpida. Por diseño, el CT reduce las corrientes primarias altas (que a menudo oscilan entre decenas y miles de amperios) a corrientes bajas estandarizadas, generalmente 5 A o 1 A, que son compatibles con medidores de servicios públicos, relés de protección y sistemas de control industrial. La estructura de núcleo cerrado garantiza una precisión excepcional, que a menudo cumple con los estándares de precisión de Clase 0,5 o superiores, junto con una baja pérdida del núcleo y una estabilidad operativa a largo plazo, lo que la convierte en la opción preferida para aplicaciones donde la confiabilidad y la fidelidad de las mediciones son críticas.

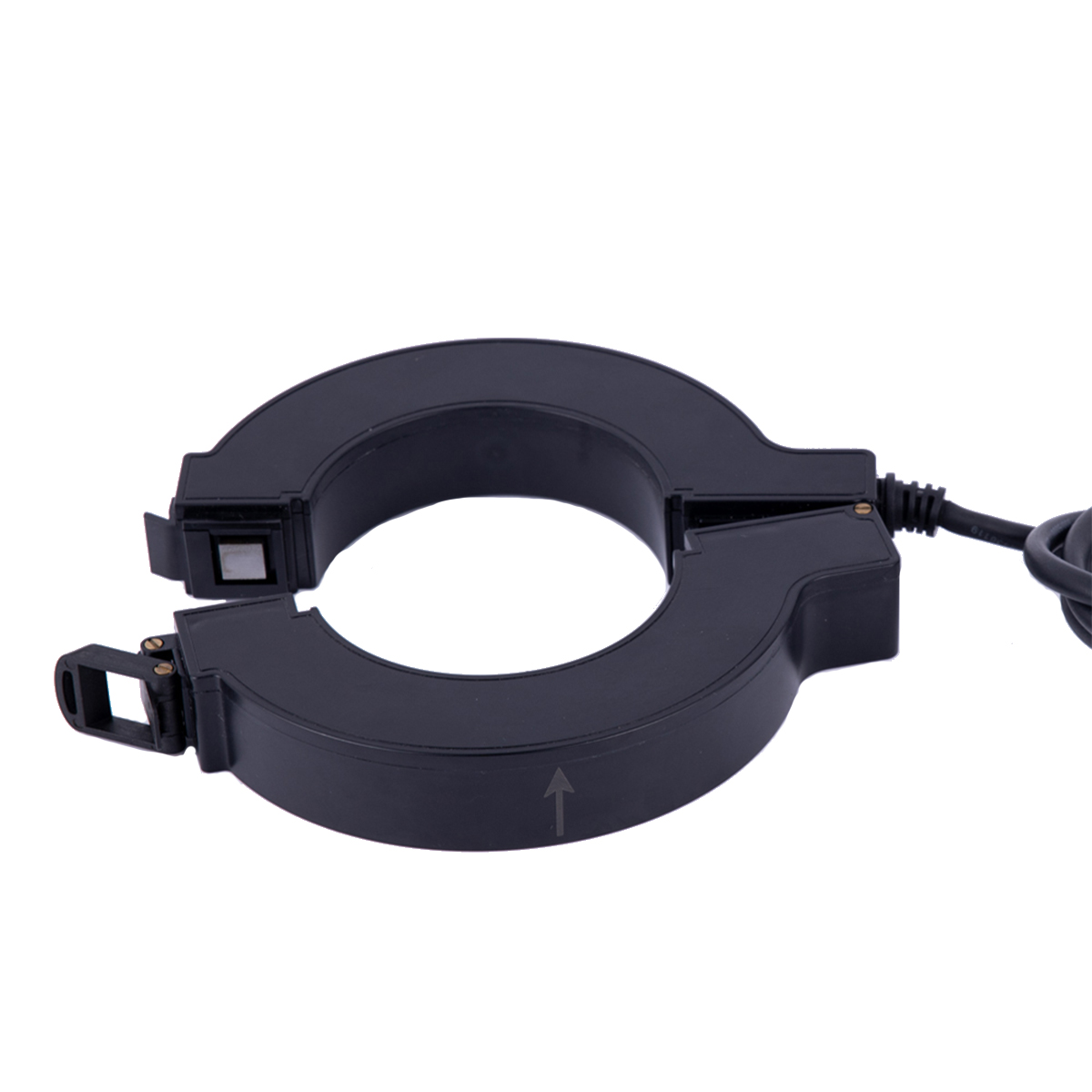

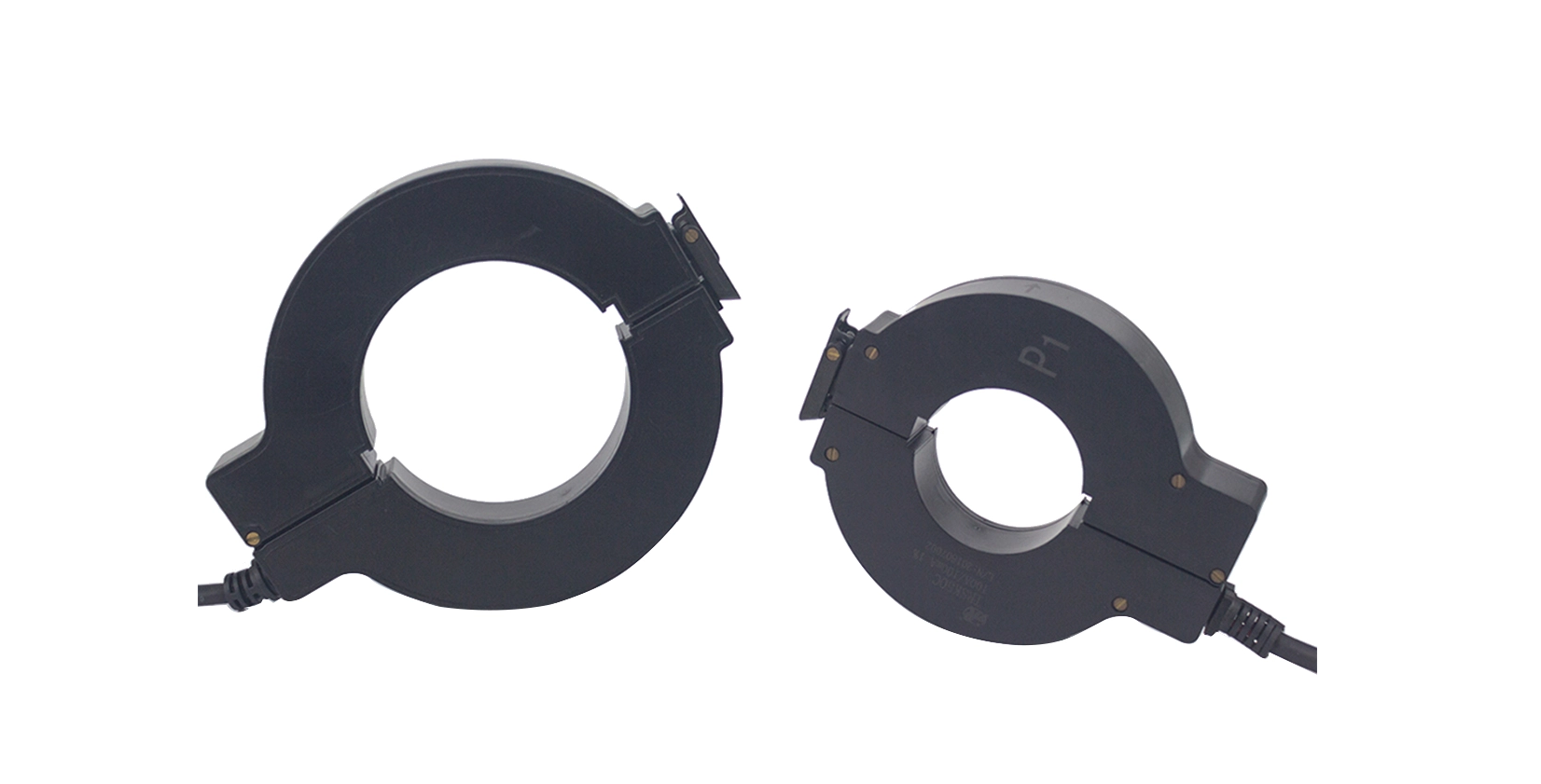

Las distinciones principales entre los transformadores de corriente de núcleo sólido y de núcleo dividido radican principalmente en su diseño estructural, requisitos de instalación y características de rendimiento. Un CT de donut presenta un núcleo sin costuras de una sola pieza que requiere que el conductor medido pase por su centro durante la instalación. Este proceso requiere una interrupción temporal del suministro eléctrico, ya que el conductor debe desconectarse para permitir el paso. Por el contrario, un TC de núcleo dividido, a menudo denominado TC con abrazadera, incorpora un núcleo articulado que se puede abrir (comúnmente en forma de C o de U) que permite la instalación alrededor de conductores energizados y activos sin interrupción de la energía. Esta instalación no invasiva hace que los CT de núcleo dividido sean ideales para modernizaciones, mantenimiento de campo y tareas de monitoreo temporal.
