¿Qué es un transductor de corriente CA?

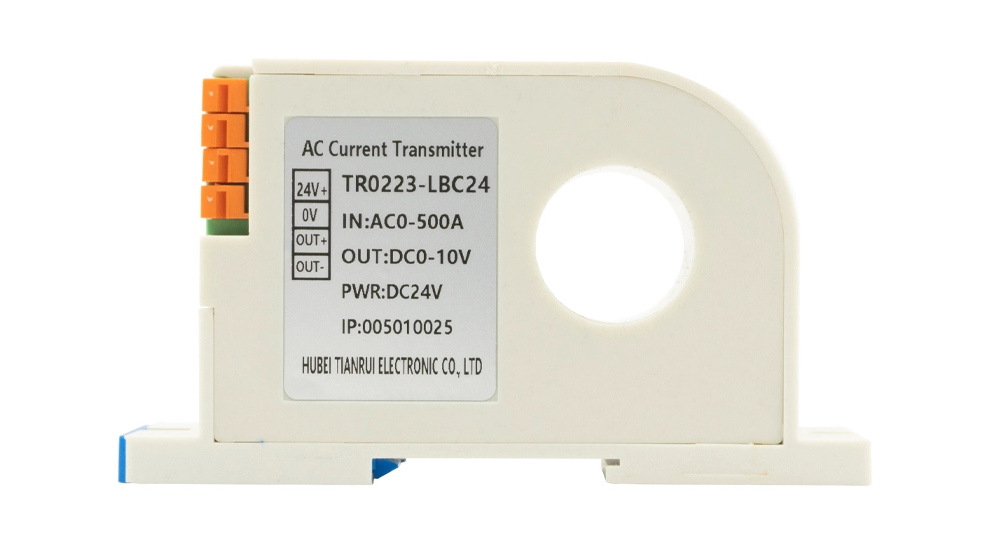

Un transductor de corriente CA , también conocido como sensor o transmisor de corriente CA, es un dispositivo electrónico especializado diseñado para convertir señales de corriente alterna (CA) de diversas magnitudes en señales de salida estandarizadas de bajo nivel (generalmente voltaje o corriente CC, como 0 a 10 V o 4 a 20 mA). Esta conversión permite una integración perfecta de mediciones de corriente CA en sistemas de adquisición de datos, paneles de control y plataformas de automatización industrial, donde se requieren señales eléctricas precisas, estables y compatibles para monitoreo, análisis y regulación.

El principio de funcionamiento básico de un transductor de corriente CA se basa en la inducción electromagnética o la tecnología de efecto Hall, según su tipo de diseño. Para los transductores inductivos (a menudo llamados transformadores de corriente para aplicaciones básicas), la corriente CA que fluye a través de un conductor primario genera un campo magnético variable en el tiempo a su alrededor. Un devanado secundario, enrollado alrededor de un núcleo magnético, intercepta este campo e induce un voltaje de CA proporcional, que luego se rectifica, filtra y amplifica para producir una salida de CC lineal. Los transductores de efecto Hall, por el contrario, utilizan un elemento Hall semiconductor colocado en el campo magnético de la corriente primaria. Cuando la corriente pasa a través del elemento Hall perpendicular al campo magnético, se genera un voltaje Hall proporcional al flujo magnético (y por tanto a la corriente alterna primaria). Este voltaje se procesa aún más mediante circuitos de acondicionamiento de señal para eliminar armónicos y ruido, lo que garantiza una salida de CC de alta precisión que refleja el valor RMS (media cuadrática) de la corriente CA de entrada.

Las características clave de los transductores de corriente CA incluyen alta precisión y linealidad, y muchos modelos de grado industrial ofrecen niveles de precisión dentro de ±0,5% del rango de escala completa. Cuentan con un excelente aislamiento eléctrico entre el circuito de entrada primario y el circuito de salida secundario, lo que evita interferencias de alto voltaje y protege a los equipos y al personal posteriores de riesgos eléctricos. Además, estos transductores están diseñados para una respuesta de frecuencia amplia (normalmente 50/60 Hz para aplicaciones estándar y hasta varios kHz para casos de uso especializados) y un rendimiento sólido en entornos hostiles, resistiendo fluctuaciones de temperatura, vibraciones e interferencias electromagnéticas (EMI). Su tamaño compacto y su fácil instalación (ya sea mediante abrazaderas, montaje en panel o configuraciones en línea) mejoran aún más su usabilidad en diversos escenarios.

Los transductores de corriente CA son indispensables en numerosas aplicaciones industriales y comerciales. En los sistemas de distribución de energía, monitorean las corrientes de carga en transformadores, aparamentas y paneles de distribución para evitar sobrecargas y garantizar la estabilidad de la red. En la automatización industrial, se integran en unidades de control de motores para rastrear el consumo de corriente del motor, lo que permite el mantenimiento predictivo y la optimización energética. También desempeñan un papel fundamental en los sistemas de energía renovable, como los inversores solares y las turbinas eólicas, donde miden las corrientes de salida de CA para monitorear el rendimiento y sincronizar la red. Más allá de los entornos industriales, estos transductores se utilizan en sistemas de gestión de edificios para monitorear el consumo de energía de los equipos HVAC (calefacción, ventilación y aire acondicionado) y en estaciones de carga de vehículos eléctricos para regular las corrientes de carga de manera segura.
